Материал:

Воздушные души - направлен со скоростью 1-3,5 м / с поток воздуха на рабочие места в горячих цехах. Его действие способствует увеличению отдачи тепла организмом человека путем конвекции и испарения.

Воздушно-тепловая завеса (рис. 3.17) у ворот служит для предотвращения поступления холодного наружного воздуха в производственное помещение. ее работа основывается на подаче подогретого воздуха к воротам с небольшими скоростями через щелевидные воздуховоды (чаще по высоте ворот). Это обеспечивает защиту людей от охлаждения.

Воздушные оазисы предназначены для обеспечения необходимых метеорологических условий согласно ГОСТ 12.1.005-88 на ограниченной площади помещения, которая отделяется со всех сторон легкими передвижными перегородками и заполняется воздухом с определенными параметрами.

Местная вытяжная вентиляция применяется в том случае, если вредные вещества можно уловить непосредственно в местах их образования, не допуская их распространения по помещению.

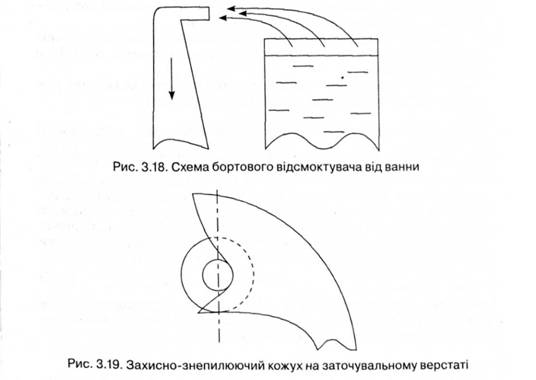

Наиболее распространенными видами вытяжных устройств являются: вытяжные шкафы (тип полного укрытия), вытяжные зонты над источниками тепло- и газовыделений; бортовые отсосов от ванн в гальванических цехах (рис. 3.18), защитно-обеспыливающие кожухи, которыми оборудуются шлифовальные, обдирочные, заточные станки (рис. 3.19).

Преимущество местной вентиляции по сравнению с общеобменной заключается в значительно меньших затратах на оборудование и эксплуатацию.

Комбинированная вентиляция - это сочетание местной и общеобменной. Такой вид вентиляции нашел наибольшее распространение в производственных помещениях.

Аварийная вентиляция - это специальная система вытяжной вентиляции "которая предназначена для быстрого удаления опасного вещества, проникающего в помещение с аппаратов при производственных неполадках и авариях.

Общие технические и санитарно-гигиенические требования к вентиляции

Количество приточного воздуха Lпр, г. ³ / ч, должен соответствовать, как правило, количества того воздуха, удаляемого Lвид, г. ³ / ч:

В некоторых случаях требуется, чтобы £ было меньше или больше Lвид. Например, при вентиляции двух смежных помещений, в одном из которых выделяются вредные вещества, для предотвращения проникновения этих веществ в второе помещение создают разрежение, обеспечивая Lпр <Lвид.

Приточный воздух необходимо подавать в те части помещения, где количество вредных веществ, выделяемых минимальна ("чистая зона"), а удалять из зоны максимальной концентрации вредных веществ и излишков тепла ("загрязненная зона"). Местонахождение "чистой зоны" определяет подачи приточного воздуха -в рабочую, верхнюю и нижнюю зоны помещения.

Место для забора свежего воздуха выбирают, учитывая направление ветра - с наветренной стороны относительно источников выбросов, подальше от мест загрязнения.

Система вентиляции не должна создавать шума на рабочих местах, который бы превышал предельно допустимые уровни.

Методы расчета производительности вентиляции

Определение производительности общеобменной вентиляции

Производительность общеобменной вентиляции или количества воздуха, поданного в помещение, L, м ³ / ч, определяется различными методами в зависимости от назначения помещения и видов вредных веществ, выделяемых. При отсутствии в помещении вредных веществ (административные и учебные учреждения) производительность общеобменной вентиляции вычисляется по формуле:

где n - количество работников; L '- расход воздуха, м ³ / ч, принимаемый по санитарным нормам (СН 245-71) в зависимости от объема помещения V, м ^{3, приходящаяся на одного работника:}

При выделении вредных веществ и тепла количество воздуха рассчитывается из условий материального баланса вредных веществ, поступающих в помещение и удаляются из него, и влаги или теплового баланса при выделении тепла.

а) При выделении паров и газов:

где G - количество вредных веществ, поступающих в помещениях, мг / ч, в результате утечек, неплотностей в оборудовании (принимается по данным технологической части проекта или из опытных данных, полученных на однотипных предприятиях); Lпр, Lвид - соответственно, количество приточного и удаляемого воздуха м ³ / ч; qпр, qвид - соответственно, концентрация вредных веществ в приточном воздухе и в том, удаляемого мг / м8; Lпр qпр - количество вредных веществ, поступающих в помещение с приточным воздухом; Lвид, qвид - количество вредных веществ, удаляются из помещения. С уравнения (3.89), принимая Lпр = Lвид = L, имеем:

Согласно ГОСТу 12.1.005-88 Суд ≤ ПДК, тогда уравнение (3.90) имеет вид:

б) При выделении лишнего (явного) тепла:

где Qяз - лишнее выделение явной теплоты, кДж / ч; с - удельная теплоемкость воздуха при постоянном давлении, кДж / кг * К; ρпр - плотность приточного воздуха, кг / м8; Твид, Тпр - соответственно температура воздуха, удаляемого и приточного, К.

в) При выделении лишней влаги:

где Gв.п. - Масса водяного пара, поступающего в помещение, г / ч; ρвид - плотность водяного пара, удаляемого из помещения, кг / м ^3;dвид, dпр - соответственно влагосодержание воздуха, удаляемого и приточного, г / кг.

В ГОСТИ 12.1.005-88 нормируется влагосодержание воздуха, а его относительная влажность и температура, по которым можно определить dвид и dпр с помощью I-d диаграммы.

г) При выделении пыли расчет производительности общеобменной вентиляции, как правило, не делается, так как пыль распространяется по помещению неравномерно и на некоторых участках помещения может наблюдаться увеличение его концентрации. Пыль следует улавливать непосредственно в месте его возникновения с помощью местных отсосов. В некоторых случаях при незначительном и рассею-вальном пылевыделением общеобменная вентиляция применяется и для борьбы с пылью (например, в типографиях, на картонажный фабриках).

д) При одновременном выделении вредных веществ, тепла и влаги принимают наибольшее количество воздуха, полученную в расчетах для каждого вида производственных выделений.

Определение необходимого количества воздуха по кратности воздухообмена:

где К - кратность воздухообмена, ч в -1 степени.

Кратность К показывает, во сколько раз в час сменится воздух в помещении. Значение кратности, приведены в справочной литературе, могут составлять 1-10 и выше, в зависимости от назначения помещения, вида и количества вредных веществ, выделяемых. Метод применяют для ориентировочных расчетов, когда не известны виды и количество вредных веществ, выделяемых.

Определение производительности местной вытяжной вентиляции

Расчет проводят, исходя из наименьшей затраты вентиляционного воздуха, которое обеспечивает максимальное поступление вредных выделений в местный отсос. Эффект всасывания характеризуется спектрами всасывания и проявляется на небольших расстояниях от всасывающих отверстий. Спектром всасывания называют семейство кривых, являются геометрическими местами точек с одинаковыми скоростями движения воздуха на разных расстояниях от отверстий (рис. 3.20).

Цифры на кривых обозначают доли скоростей в процентах от средней скорости во всасывающем отверстии. Расстояние от отверстия выражается в долях его диаметра. На рис. 3.20 видно, что на расстоянии от отверстия, равной одному диаметру, скорость всасывания составляет всего 7,5% от средней скорости во всасывающем отверстии. Учитывая затухающий характер изменения скоростей всасывания, местный отсос максимально приблизить к источнику вредных выделений и располагают в направлении их естественного движения. Например, при токарной обработке деталей из стеклопластиков эффективное удаление стружки и пыли обеспечивается в том случае, если пилостружкоприймач расположен от резца на расстоянии не более половины высоты местного отсоса.

Существует много отдельных методик по определению производительности местных отсосов Ь 9 м8 / ч. Для ориентировочных расчетов можно использовать следующую формулу:

где F - площадь открытого отверстия местного отсоса, м ^2;υ - скорость воздуха в открытом проеме местного отсоса, м / с.

Скорость воздуха в открытом проеме определяется с учетом токсичности вредных веществ, выделяемых их плотности, наличия конвенктивних потоков, конструкции местного отсоса. Рекомендуемые скорости всасывания воздуха для конкретных местных отсосов приводятся в нормативной и справочной литературе. Пример рекомендованных скоростей всасывания приведен в табл. 3.13.

Таблица 3.13. Примеры скоростей всасывания в открытых отверстиях укрытий различных типов

Тип укрытия	Род операции	Вредные вещества, выделяемых	Минимальная расчетная скорость всасывания в проеме укрытия, м / с
С нагревом
Вытяжная шкаф	Пайка оловом	Пары и аэрозоли олова	0,5
Вытяжная шкаф	Работы со ртутью	Пары ртути	1,0
Без нагревания
Пилоструж- коприймач	Токарная обработка изделий из стеклопластиков	Стружка, пыль	25
