где υ

– скорость электрона. Поэтому для величин Гi

можно напи-

сать:

Γi = νLTi , где νL =υ 2L – частота колебаний электрона в

межбарьерной области. Теперь мы видим, что Γi

есть ни что

иное, как частота ухода электронов сквозь i-й барьер, см. (3.15). Таким образом, естественная ширина резонансной линии суть

обратное время жизни квазидискретного состояния электрона в квантовой точке, имеющего соответствующую энергию.

Пики резонансного туннелирования могут быть обнаружены в эксперименте только в том случае, если их ширина меньше расстояния между ними, т.е. при γ < δ. Последнее возможно, если про-

зрачность каждого из барьеров достаточно мала.

Если падение напряжения на системе достаточно велико (рис. 23), в ее вольт-амперной характеристике (ВАХ) возникают участки с отрицательным дифференциальным сопротивлением, dIdV < 0 ,

что позволяет использовать явление резонансного туннелирования для создания генераторов в электрических цепях. Кроме того, если контролировать потенциал области между барьерами при помощи дополнительного электрода, система приобретает свойства транзистора (см. гл. 5).

Рис. 23. Возникновение участков с отрицательным дифференциальным сопротивлением в резонансных туннельных структурах

Промышленные транзисторы на эффекте резонансного туннелирования устроены много сложнее, чем рассмотренная выше принципиальная схема. Эскиз реального устройства такого типа, в котором резонансное туннелирование происходит через локализованные электронные состояния в барьере, дан на рис. 24.

36

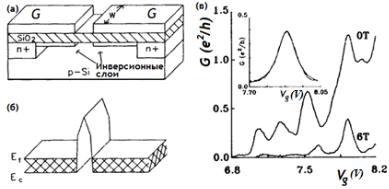

Рис. 24. Схема кремниевого полевого МОП-транзистора (Si MOSFET) (а) с расщепленным управляющим электродом, который создает потенциальный барьер в инверсионном слое (б). Зависимость кондактанса такой системы от напряжения на управляющем электроде (в) обусловлена туннелированием электронов через резонансные уровни электронов в барьере (по данным работы [10]; на нижнем графике – при наличии магнитного поля с индукцией B = 6 T)

Существуют и аналогичные устройства с двумя квантовыми ямами, так что электроны могут переходить от эмиттера к коллектору по резонансным уровням этих ям в случае, если энергии этих уровней выравниваются. При этом относительное положение резонансных уровней управляется разностью потенциалов между коллектором и базой, а плотность потока электронов, покидающих эмиттер, зависит от смещения между базой и эмиттером.

3.5.2. Локализация электронов в одномерных проводниках

Обратимся теперь к изучению поведения волновых функций электронов в одномерных проводниках. Для этого, следуя Ландауэру, представим себе эксперимент, в котором исследуется сопротивление не одной мезоскопической системы (см. рис. 22), а целого ансамбля подобных систем. Поскольку фаза содержит вклад, зависящий линейно от длины идеального проводника, соединяющего неупорядоченные области, естественно считать, что θ в таком ансамбле является случайной величиной, равномерно распределенной в интервале (0, 2π). Усредняя выражение (3.14) по фазе, получим:

37

g1 =



R1 + R2



R1

+



R2

= gOhm1 ,

(1

R1 )(1R2 )

(1

R1 )

(1

R2 )









где gOhm1 – предсказание закона Ома. Видно, что последний выполняется лишь в предельном случае барьеров высокой прозрачности, т. е. при R1,2 1.

Применим этот результат для вычисления среднего сопротивления ансамбля цепочек из n тождественных квантовых резисторов с очень маленьким коэффициентом отражения R << 1. Ясно, что при увеличении числа звеньев полный коэффициент отражения всей цепочки сначала растет линейно с ростом числа звеньев n, приближаясь к единице. Однако Rn не может стать больше единицы; поэтому при достаточно большом числе звеньев поведение среднего сопротивления цепи изменяется. Чтобы понять, как именно, добавим к такой цепи еще одно звено. Получим:

g1 =



Rn + R



Rn + R

= g1

+

R

.

(1

Rn )(1R)





n+1



Tn

n

Tn















Мы видим, что безразмерное сопротивление цепочки выросло на величину R/Tn > R. При больших п >> 1 можно считать число звеньев непрерывной переменной: dn = 1 << n. И написать:

1



g1

g1



1 d





1



T + R







n+1

n









g1

=



=

n n

= g1

+1.

R (n +1) n



R dn

Tn





(n)





Tn

(n)



























Интегрируя это уравнение и записывая n = L/L0, где L – длина всей цепочки, L0 – длина одного звена, мы видим, что





R





g1

(L) exp

L

,





L0





т.е. сопротивление одномерной цепи экспоненциально растет с увеличением ее длины. Это фактически означает, что все элек-

тронные состояния в сколь угодно слабо неидеальном и доста-

точно протяженном 1D-проводнике локализованы.

Как показано в [11], ландауэровский анализ 1D-локализации нельзя признать вполне строгим потому, что сопротивление цепочки не является подходящим объектом для усреднения при больших n. Более корректным в этом предельном случае оказывается усред-

38

нение величины ln(1 + g1 ) . В самом деле, как мы уже видели, 1+ gn1 =1+ Rn Tn =1Tn , так что ln(1 + gn1 ) = −lnTn n – именно эта величина при больших п линейно растет с ростом длины цепочки. Впрочем, физический результат при этом не изменяется.

Явление локализации волновых функций электронов в пространстве при T = 0, которое обусловлено влиянием беспорядка (а не взаимодействием электронов друг с другом) называется в литературе переходом Андерсона (см. также гл. 6). Разумеется, подобная картина является пусть и полезной, но все же идеализацией, поскольку «выключить» кулоновское взаимодействие в реальной электронной системе невозможно в принципе.

3.5.3. Последовательное соединение квантовых резисторов: последовательное туннелирование

Если барьеры на рис. 22 высокие и/или широкие, частоты ухода электронов из области между ними очень малы, так что характерное время

τ



=





=

2L





1

D

Γ +Γ

2

υ T

+T













1



1

2

которое электрон проводит в квантовой точке, может быть очень большим. Если при этом оно превосходит время дифейзинга элек-

тронов в квантовой точке: τD > τφ , резонансное туннелирование в

системе более невозможно. Соответствующий режим ее проводимости называется режимом последовательного туннелирования, поскольку следующие три события:

1)туннельный переход электрона из левого берега в квантовую точку;

2)разрушение фазовой когерентности состояния электрона в объеме квантовой точки;

3)туннельный переход электрона из квантовой точки в правый берег – могут быть упорядочены во времени, и когерентных состояний рассеяния электронов, простирающихся от левого берега системы до ее правого берега, больше не существует. Тем не менее, энергетический спектр электронов в квантовой точке еще можно наблюдать, если только выполняется условие

39

τD τφ τH δ ,

где τН – так называемое гейзенберговское время, которое определяется расстоянием между уровнями энергии электронов в квантовой точке. В этом случае для токов, которые протекают в системе из левого берега в квантовую точку, ILr , и из правого берега в

квантовую точку, IRr , можно написать:

ILr = 2e Γ1 { fL (E(r ) )(1fr ) fr (1fL (E(r ) ))} = 2e Γ1 fL (E(r ) )fr , IRr = 2e Γ2 fR (E(r ) )fr ,

где fL , fr , fR – функции распределения электронов в левом элек-

троде, в квантовой точке и в правом электроде. В случае, когда смещение на переходе не зависит от времени, для установившегося

решения (fr t = 0) заряд на квантовой точке не накапливается:

ILr + I Rr = 0,

откуда для вероятности заполнения уровня Er в квантовой точке получим

fr =

Γ1 fL (E(r )

)+ Γ2 fR (E

(r ) )

.







Γ1 + Γ2



















Соответственно, для полного тока через переход, ILrR , кото-

рый, очевидно, равен ILrR = ILr = −IRr ,

найдем окончательно:

ILrR =

2e

Γ1 2

fL (E(r) )fR

(E(r) ) .



r



Γ Γ

2













1









Мы предоставляем читателю самостоятельно убедиться в том, что последний результат равносилен закону Ома для последовательного соединения двух резисторов.

Видно, что максимумы туннельного тока в системе попрежнему соответствуют квазидискретным уровням энергии электронов в квантовой точке. Однако форма пиков на вольтамперной характеристике теперь определяется тепловым размытием фермиевских распределений fL/ R электронов в берегах.
