гера для поперечной части волновой функции, которая описывает размерное квантование электронных состояний в кольце и определяется только видом удерживающего потенциала, и одномерное уравнение Шредингера для свободного электрона на отрезке прямой 0 ≤ x ≤ L с граничным условием, явно содержащим вложенный магнитный поток:

Для вычисления тока в кольце нужны решения этого последнего – плоские волны

где ввиду (4.10) набор допустимых волновых чисел задан условием

Поэтому закон дисперсии продольного движения электронов в кольце имеет вид

Размерно-квантованные энергии поперечного движения электронов {ςm } , где m – квантовые числа, дополняющие (4.13) до пол-

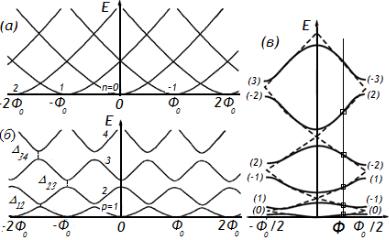

ного спектра, есть константы, несущественные для вычисления тока. Совокупность кривых (4.13) изображена на рис. 33, а. Из рисунка видно, что электронный спектр продольного движения элек-

тронов в кольце является периодической функцией магнитного потока с периодом, равным кванту магнитного потока.

Учет примесного потенциала приводит к снятию вырождения в точках пересечения ветвей функции Еп(Ф), отвечающих разным п, но не нарушает периодичности электронного спектра как функции Ф (см. рис. 33, б). И это отнюдь не случайность: дело в том, что электроны в кольце фактически находятся под действием периодического потенциала, что позволяет применить к описанию их состояния теорему Блоха. Чтобы это стало очевидным, достаточно разрезать кольцо в сечении x = 0, выпрямить его и повторить периодически на оси Ox (см. рис. 33, б).

56

как в кристалле, где ширина щели определяется фурье-компонен- той кристаллического поля для соответствующего вектора обрат-

ной решетки, в нашем случае 12 ≈2 V1 , 23 ≈2 V 2 и т. д. При этом с

ростом V(х), т.е. с уменьшением длины упругих столкновений в проводнике, зоны становятся уже, а эффективная масса электронов увеличивается. И хотя эти аргументы верны только для слабого кристаллического поля и без учета кулоновского взаимодействия электронов, тенденция к локализации носителей при переходе от слабого примесного рассеяния к сильному налицо.

Периодичность электронного спектра позволяет, следуя [20], перейти при ее изображении к схеме приведенных зон (см. рис. 33, в), где пунктиром изображен закон дисперсии электронов в идеальном кольце).

Расчет полного тока Ip (Ф) в изолированном кольце при T = 0 в нашем простом приближении сводится к вычислению суммы вкладов в ток всех его Ne электронов, занимающих низшие состояния своего спектра вплоть до энергии Ферми такой системы. Электрон в состоянии n переносит ток

К такому же результату (с точностью до постоянного множителя) приводит дифференцирование энергии n-го состояния электрона по магнитному потоку (см. (4.13):

∂En (Φ)∂Φ =( 2 m)kn (2πLΦ0 ) = (2π LΦ0 )υn = 1c (eL)υn .

Поэтому

где Е(Ф) – полная энергия электронов в магнитном поле (при T > 0 в этой формуле ее заменяет свободная энергия системы). В нашем

случае

E (Φ) = ∑En,σ (Φ)θ(EF − En,σ (Φ));

n,σ

58

здесь функция Хевисайда играет роль функции распределения электронов по энергии.

Некоторые свойства тока в кольце можно установить из общих соображений.

Заметим, например, что спектр (см. рис. 33, б) не изменяется при изменении направления магнитного поля на противоположное. Поэтому полный ток в кольце Iр (Ф) является нечетной функцией Ф (см. (4.14)). Кроме того, поскольку при значениях Ф = рФ0, где р – целое, функция Е(Ф) достигает своих минимумов, а при Ф = (р + + ½)Ф0 – своих максимумов, ток в кольце при таких значениях Ф обращается в нуль.

Наконец, при фиксированном Ф (см. рис. 33, в) производные одноэлектронных энергий по магнитному потоку растут по абсолютной величине и изменяют знак при каждом изменении квантового числа п на единицу (~ (1)n). Поэтому вклады соседних зон в (4.14) в существенной степени компенсируют друг друга, и результирующий ток в основном определяется вкладом электронов, занимающих наивысшие энергетические уровни, т.е. состояниями вблизи уровня Ферми. Соответственно, по порядку величины ток в идеальном кольце фактически переносится зарядом, равным одному электронному заряду, который движется по кольцу баллистиче-

ски, совершая полный оборот за время τ(Lb) L / υF , т. е.

Оценка (4.15) справедлива только для кольца без примесей. В диффузионном режиме время движения электрона по кольцу определяется иначе: τ(diff)L L2 D, где D υFl − коэффициент диффузии.

Соответственно, амплитуда тока, казалось бы, должна уменьшиться в меру множителя lL <<1, (см. [21]). Этот вывод, однако, неверен.

Найдем для наглядности ток в идеальном кольце при Ne = 10. В этом случае заняты состояния с n = 0,±1± 2 , двумя электронами

( σ= ± 1/ 2 ) каждое (на рис. 33, в обозначены квадратами). Для тока получим

59

где использовано соотношение между линейной плотностью электронов и энергией Ферми одномерного металла, справедливое при четных Ne:

где N имеет смысл числа полностью заполненных уровней, N = 1, 2, 3, … (рис. 34, а и б).

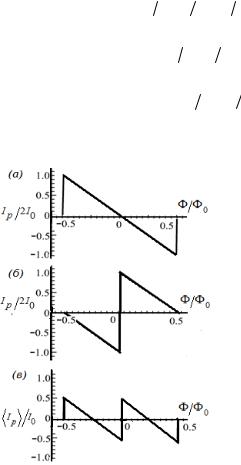

Рис. 34. Незатухающий ток в изолированном мезоскопическом кольце без примесей в зависимости от вложенного магнитного потока в пределах одного периода
