Снаряд укреплялся на поршне, который вставлялся в ствол с дульной части, после выстрела поршень от­ делялся от снаряда.

Оба орудия были гладкоствольными динамо-ре­ активными, сделаны по типу «уширенной каморы». Под стволом орудий закреплялся пристрелочный стволик калибра 20 мм у М28 и 37 мм у М29.

Легкое орудие М28 устанавливалось на треноге и при переноске на поле боя быстро разбиралось на три части, вес которых не превышал 18 кг.

Тяжелое орудие устанавливалось в кузове 1/4- тонного автомобиля на тумбовом лафете.

Этот же автомобиль перевозил шесть выстрелов и треногу, с которой можно было вести огонь с зем ­ ли. Расчет состоял из четырех человек.

Кроме того, тяжелое орудие М29 могло устанав­ ливаться на гусеничном бронетранспортере М113. Орудия М28 и М29 могли транспортироваться по воздуху и сбрасываться с парашютом.

Наш комплекс «Резеда» состоял из пусковой ус­ тановки на шасси БТР-60ПА, командирской машины на шасси БТР-60ПА и транспортно-заряжающей машины на шасси автомобиля ГАЗ-66.

ПУ имела две трубчатые направляющие. В проек­ те они именовались динамо-реактивными орудия­ ми, но, судя по проекту, все же были направляющи­ ми, а динамо-реактивными орудиями они были на­ званы по некомпетентности проектантов.

Стрельба велась неуправляемой надкалиберной твердотопливной ракетой 9М-24.

Диаметр боевой части ракеты составлял 360 мм, а диаметр двигателя — 230 мм, общая длина раке­ ты — 2300 мм.

Вес всей ракеты 9М-24 — 150 кг, вес боевой ча­ сти — 90 кг.

Максимальная дальность стрельбы — 6 км, мини­ мальная — 2 км.

Круговое вероятное отклонение — 200 м. Работы над комплексом дошли, по крайней мере,

до стадии заводских испытаний элементов системы. По плану комплекс «Резеда» предполагалось представить на государственные испытания во II квартале 1965 года. Но, по-видимому, работы по «Резеде» были прекращены до государственных ис­

пытаний.

Глава 18.

ТАКТИЧЕСКИЕ РАКЕТНЫЕ КОМПЛЕКСЫ

«ТАРАН» И «ШИПОВНИК»

В 1968 году началось проектирование тактичес­ ких ракетных комплексов «Таран» и «Шиповник» со специальными боевыми частями. Головным разра­ ботчиком по ракете было назначено КБП, а по пуско­ вой установке — КБ Ленинградского Кировского з а ­ вода. Комплекс «Таран» предназначался для танко­ вых, а «Шиповник» — для мотострелковых полков.

Согласно тактико-техническим требованиям, максимальная дальность стрельбы должна была со­ ставлять 6—8 км, а минимальная — 1—2 км. Точ­ ность стрельбы по наблюдаемым целям ±100 м, по ненаблюдаемым ±250 м. Ракета проектировалась в двух вариантах — неуправляемой и с упрощенной схемой коррекции, подобно «Луне-3».

Диаметр (калибр) боевой части 300 мм, вес бое­ вой части 65 кг, мощность заряда 0,1—0,3 кт. Стар­ товый вес ракеты около 150 кг. Двигатель твердо­ топливный. Максимальная скорость полета 500 м/с.

Пусковая установка комплекса «Таран» разме­ щалась на танке, первоначально на объекте 287, за ­ тем на Т-64А. Пусковая установка размещалась в башне, что позволяло получить круговой обстрел. Угол вертикального наведения трубчатой ПУ +10°; +50°. Боекомплект установки 2—3 ракеты. Вес ПУ с боекомплектом 37 т. Дополнительное вооружение: 10—12 ПТУРС «Таран-1», запускались из той же трубы, что и ракеты «Таран» со специальной боевой частью. Дальность стрельбы ракетами «Таран-1» — до 10 км, бронепробиваемость не менее 300 мм при попадании в броню под углом 30° к нормали. Экипаж пусковой установки 3 человека.

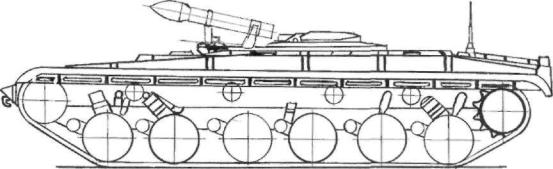

Пусковая установка комплекса «Шиповник» раз­ мещена на БМП-1. Угол вертикального наведения 120°. Боекомплект 2—3 ракеты. Вес ПУ с боекомп­ лектом 12,5 т. Дополнительное вооружение: один 12,7-мм пулемет с боекомплектом 1000 патронов. Расчет 2 человека.

В начале 1972 года работы по комплексам «Та­ ран» и «Шиповник» были прекращены. Видимо, мо­ тивировка прекращения работ была не техническая,

а политическая, поскольку Советская Армия до 1991 года так и не получила средств доставки тактических ядерных боеприпасов полкового или батальонного уровня.

Глава 19.

КОМПЛЕКСЫ ТАКТИЧЕСКИХ РАКЕТ С ПУСКОВЫМИ УСТАНОВКАМИ ТИПА «ЗАКРЫТАЯ ТРУБА»

В СССР было спроектировано несколько к о м ­ плексов тактических ракет с пусковыми установками типа «закрытая труба», но ни один из них не был принят на вооружение. Поэтому официальная клас­ сификация таких комплексов в советской и россий­ ской военной литературе отсутствует. Пусковые ус­ тановки типа «закрытая труба» можно рассматри­ вать как пушки или минометы, стреляющие активнореактивными снарядами, и как пусковые установки, стреляющие ракетами. В официальном «Словаре ракетных и артиллерийских терминов», изданном «Воениздатом» в 1989 году, говорится: «Ракета — летательный аппарат, движущийся за счет реактив­ ной силы, возникающей при отбросе части собст­ венной массы»; «Активно-реактивный артиллерий­ ский снаряд — артиллерийский снаряд, имеющий реактивный двигатель. Выстрел с таким снарядом включает: снаряд со взрывателем и гильзу с заря­ дом. Стрельба ведется из обычного орудия... После выстрела снаряда из канала ствола через опреде­ ленное время включается реактивный двигатель, ко ­ торый увеличивает скорость снаряда. За счет при­ менения реактивного двигателя дальность стрельбы увеличивается на 25—30%, но зато несколько уменьшается эффективность действия снаряда по сравнению с обычным артиллерийским снарядом та­ кого же калибра». Как видим, наши генералы дали халтурные определения ракеты и активно-реактив­ ного снаряда, по которым невозможно классифици­ ровать пусковые установки типа «закрытая труба».

По мнению автора, ракетная трубчатая пусковая установка отличается от артиллерийского орудия (пушки, гаубицы, миномета) тем, что дальность стрельбы снаряда (ракеты) при включении порохово­ го двигателя за пределами канала ствола сущест­ венно больше дальности полета того же снаряда без включения реактивного двигателя (имеется в виду, когда снаряд летит только за счет энергии, получен­ ной в канале ствола).

По-видимому, первой отечественной пусковой установкой, созданной по схеме «закрытая труба», была экспериментальная 300-мм установка на шас­ си автомобиля ЗИС-6. Установка была испытана в августе 1944 года. Направляющие установки были изготовлены в виде гладкостенных труб, имевших примитивное затворное устройство. Стрельба велась штатными 300-мм реактивными снарядами М-30. По

мнению разработчиков, использование схемы «за­ крытая труба» должно было привести к увеличению дальности стрельбы. Кстати, в проекте эта схема на­ зывалась «глухая труба». Однако на испытаниях не было получено существенного приращения дально­ сти стрельбы, и установка на вооружение не посту­ пила. Эта установка осталась на полигоне и исполь­ зовалась для проведения опытных стрельб снаряда­ ми типа М-30 и М-31.

ПРОЕКТ 56-см РАКЕТНОЙ УСТАНОВКИ

В октябре 1946 года группой немецких конструк­ торов, работавших в артиллерийско-минометной группе, подчиненной Министерству вооружений

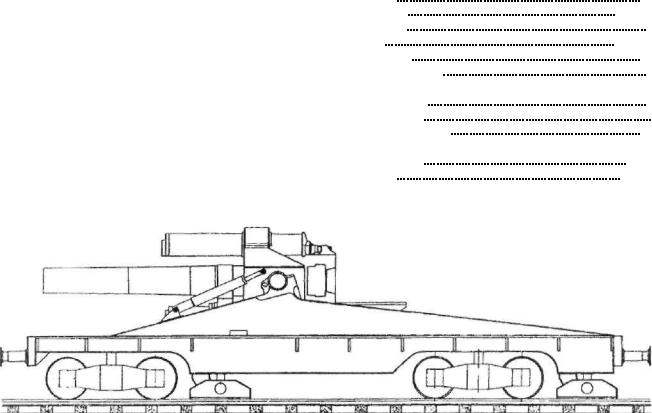

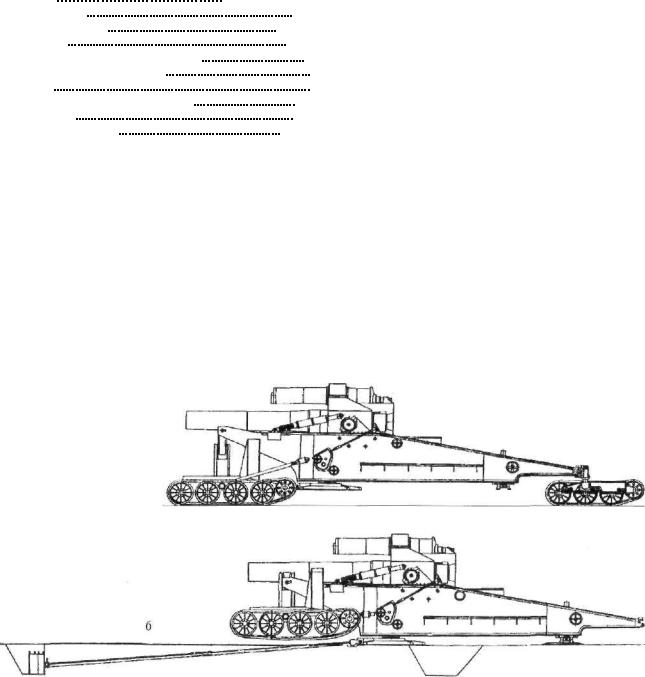

СССР, была спроектирована 56-см ракетная уста­ новка. Ее пусковая установка была разработана в двух вариантах: на железнодорожной платформе и на гусеничном ходу. Железнодорожная установка получила наименование «56-см RAK(E)».

За счет применения активно-реактивного снаря­ да конструкторам удалось создать легкую и дешевую установку, которая могла доставить к цели в два ра­ за больше тротила на дальность в два-три раза большую, чем самая крупная 406-мм пушка линкора.

56-см RAK(E) имела короткий тонкостенный ствол-моноблок с навинтным казенником. Запира­ ние канала орудия производилось массивным гори­ зонтальным клиновым затвором.

Устройство канала обычное, как у классических орудий. Нарезы мелкие (4 мм), крутизна нарезов по­ стоянная.

Противооткатные устройства были обычного ти ­ па. Тормоз отката располагался под стволом, а на­ катник — над стволом.

Особые трудности для конструкторов представ­ ляло создание мощного гидравлического уравнове­ шивающего механизма для системы с легким ство­ лом и тяжелым снарядом.

Орудие помещалось на специальную железнодо­ рожную платформу. При стрельбе установка упира­ лась на два поддона, которые с помощью гидравли­ ческих устройств опускались на рельсы и, следо­ вательно, уменьшали нагрузку на оси тележек. К а ­ ких-либо опор на грунт не предусматривалось. Таким образом, переход системы из походного положения в боевое занял бы всего несколько минут.

«Изюминкой» 56-см орудия RAK(E) был актив­ но-реактивный снаряд RS-142 со стартовым весом 1158 кг. На максимальную дальность в 94 км снаряд выстреливался из орудия под углом 50°. Заряд был невелик — всего 29,6 кг, и дульная скорость всего 250 м/с, но зато мало было и максимальное давление в канале — всего 600 кг/см2, что давало возможность создать такой легкий ствол, да и всю систему.

На расстоянии около 100 метров от дула орудия включался мощный реактивный двигатель. За 5 м и ­ нут работы его сгорало 478 кг ракетного топлива, и скорость снаряда увеличивалась до 1200—1510 м/с. Вращение снаряда усиливалось за счет действия 30

наклонных сопел диаметром 14,5 м. Снаряд достав­ лял к цели 220 кг тротила.

Габариты головной части, где помещалось взрывчатое вещество (длина 1215 мм и диаметр 545 мм), допускали размещение даже первых несовер­ шенных спецбоеприпасов.

Тактико-технические данные орудия RAK (Е)

РАКЕТНАЯ СИСТЕМА Д-80

О пусковых установках со схемой «закрытая тру­ ба» у нас после 15-летней паузы вспомнили в 1963 году, когда началось проектирование ракетной сис­ темы Д-80. В проекте пусковая установка Д-80 на­ зывалась орудием, стреляющим активно-реактив­ ным снарядом, но я по классификации, приведенной выше, буду называть ее пусковой установкой со схе­ мой «закрытая труба», а снаряд — ракетой.

Пусковая установка Д-80 состояла из трубчатой направляющей калибра 535 мм, установленной на гусеничном шасси объект 429 (харьковский тягач МТ-Т).

Ствол Д-80 имел противооткатные устройства с длинным откатом и дульный тормоз с эффективнос­ тью 58%. Длина ствола с дульным тормозом 8045 мм, то есть 15 калибров. Люлька Д-80 упиралась в поддон, опущенный на грунт.

Заряжание производилось с дульной части спе­ циальным заряжающим устройством. Разряжание — тем же механизмом. Заряжание производилось раз­ дельно: сначала снаряд, а затем вышибной заряд.

Ствол Д-80 имел 64 нареза, крутизна нарезки 15 калибров. Стрельба велась снарядами (ракетами), имевшими готовые нарезы на корпусе.

В боекомплект Д-80 входили:

а) 535-мм обычный фугасный снаряд весом 905 кг. Снаряд выбрасывался вышибным зарядом весом 144 кг на дальность от 5 до 13 км;

б) 535-мм АРС* весом 905 кг. Активно-реактив­ ный снаряд выстреливался из канала вышибными зарядами с дульными скоростями 500, 330 и 250 м/с. Максимальный вес вышибного заряда 144 кг, а мак­ симальное давление в канале 1025 кг/см2.

Активно-реактивный снаряд был снабжен мощ­ ным реактивным твердотопливным двигателем, бла­ годаря чему дальность стрельбы им была от 5 до 75 км. Вес ракетного топлива 286 кг, время работы дви­ гателя 14,8 с. Боевая часть АРС весила 450 кг. АРС должен был иметь боеголовки: фугасную, кассетную или специальную АА22, ту же самую, что и на снаря­ де 9М21Б комплекса «Луна-М».

Расчетное круговое вероятное отклонение АРС на предельной дальности составляло 550 м.

Угол вертикального наведения пусковой установ­ ки Д-80 составлял от +50° до +70°. Вертикальное на-

ведение ствола производилось гидравлическим у с т ­ ройством, работавшим за счет отбора мощности от двигателя шасси.

Кроме того, был предусмотрен и ручной привод. Угол горизонтального наведения составлял 8°. Меха ­ низм горизонтального наведения секторного типа. Прицел механического типа, взят от 122 - мм гаубицы Д-30.

Габариты пусковой установки: длина 12570 м м ; высота 3680 мм; ширина 3250 мм . Вес установки 35 т. Максимальная скорость по шоссе 60 км/ч. Р а с ­ чет 3 человека.

В походном положении снаряды (ракеты) должны были возиться на транспортно - заряжающей м а ш и ­ не, которая была спроектирована на том же шасси

НИИ-1, НИИ-24, НИИ - 125, Н И И - 1 3 , Н И И - 6 1 и д р у ­ гие организации.

10 мая 1965 года был рассмотрен аванпроект ОКБ-9. Проектанты попытались доказать п р е и м у ­ щества комплекса Д - 8 0 перед «Луной - М», посколь ­ ку комплекс Д - 8 0 проектировался в качестве д и в и ­ зионного средства.

В октябре 1968 года заводу «Баррикады» был д а ­ же дан заказ на изготовление трубы и казенника для Д-80. Но в конце 1968 года все работы по Д - 8 0 б ы ­ ли прекращены. Проект был кардинально перерабо ­ тан и получил индекс Д - 8 0 - 2 , но и новый вариант не устроил начальство.

В сентябре 1969 года О К Б - 9 предложило новый проект Д - 8 0 С . Так же как и Д - 8 0 , новая система имела 535 - мм нарезной ствол. Однако заряжание производилось теперь с казенной части, по схеме, близкой к 2 4 0 - м м миномету М - 2 4 0 . Схема была безоткатная, казенник с затвором упирались в м а с ­ сивный поддон.

Ствол был смонтирован в обойме типа карданной рамы гироскопа при помощи шарнирного устройства и мог в ней поворачиваться для осуществления г о р и ­ зонтального наведения.

Рама вращалась, и тем производилось г о р и з о н ­ тальное наведение.

Угол заряжания системы от —7° до —10°. З а р я ­ жание раздельное. Вышибной заряд в картузах п о ­ мещался в короткой (150-мм) металлической гильзе.

Механизмы вертикального и горизонтального н а ­ ведения были секторного типа, имели механизм б ы ­ строго приведения на угол заряжания.

В качестве шасси Д - 8 0 С был использован г у с е ­ ничный бронированный транспортер М Т - Л Б .

Вес ствола 3350 кг . Вес пусковой установки с 50-процентной заправкой топливом и без расчета — 15 тонн.

Расчет 3 — 4 человека.

Стрельба должна была вестись АРСами (ракета ­ ми) весом 930 кг. Дульная скорость снаряда 450 м/с. Дальность стрельбы от 5 до 65 к м . Вес боевой части 420 кг.

Рассматривались варианты применения ф у г а с ­ ных, кассетных и специальных боеголовок.

Чтобы сделать проект Д - 8 0 С более п р и в л е к а ­ тельным для начальства, конструкторы О К Б - 9 на его базе спроектировали еще несколько ракетных п у с ­ ковых установок со схемой «закрытая труба».

Среди них были:

2 8 0 - м м четырехствольная самоходная пуско ­ вая установка Д - 6 на том же шасси (то есть МТ - ЛБ) и с теми же установочными частями, что и Д - 8 0 С .

152-мм четырехствольная самоходная пуско­ вая установка Д-14 на шасси МТ-ЛБ, унифициро­ ванном с Д-80.

280-мм буксируемая пусковая установка Д-27

Ординарный нарезной ствол накладывался на

Особым достоинством системы Д-27 проектанты считали, что «это крупнокалиберное орудие, способ­ ное стрелять снарядами с ядерными зарядами, имея одинаковый вес и боевой силуэт с Д-30, заставит думать противника, что батареи 122-мм гаубиц спо­ собны отвечать ядерными зарядами».

280-мм буксируемая пусковая установка Д-105 могла стрелять АРСами (ракетами) с баллис­ тикой Д-6 по схеме Д-3. Боевой вес пусковой уста­ новки 6500 кг. По схеме Д-3 цапфы люльки отно­ сились за казенный срез ствола почти на полную длину отката, что создавало возможность почти не менять центр тяжести системы при угле горизон­ тального наведения ±30° и сохранить устойчивость системы при выстреле с однобрусного лафета.

Ни один из перечисленных проектов реализован не был. Одной из причин этого стало решение руко­ водства о прекращении работ над неуправляемыми тактическими ракетами — носителями спецбоепри­ пасов.
