Материал: Неуправляемые ракеты (1946-2002)

установка была создана на шасси плавающего тан­ ка ПТ-76 и получила индекс ЦНИИ-58 — С-119А (в ряде документов она именовалась С-123А). Кроме того, в ЦНИИ-58 были спроектированы транспортнозаряжающая машина 2ПЗ (С-120) и баллистическая пусковая установка С-121.

Транспортно-заряжающая машина 2ПЗ также была создана на шасси ПТ-76. На ней находились две ракеты и кран.

Паз направляющей под ведущий штифт ракеты ЗР-1 выполнен следующим образом: 1-й участок на длине 1150 мм имел нулевую крутизну; 2-й участок на длине 3000 мм имел прогрессивную крутизну с углом подъема, изменяющимся от 0° до 1°7'; 3-й участок на длине 2800 мм имел постоянную крутиз­ ну с углом подъема 1°7'.

Серийное производство пусковых установок и транспортно-заряжающих машин для комплекса «Марс» велось на заводе «Баррикады» в Сталин­ граде. В 1959—1960 годах заводом «Баррикады» было изготовлено 25 ПУ 2П2 и 25 транспортно-заря­ жающих машин 2ПЗ.

Для замены гусеничной ПУ была предпринята по­ пытка создания ПУ на колесном шасси. С этой целью завод ЗИЛ изготовил в 1960 году два автомобиля ЗИЛ-135Е под пусковую установку «Марс». 20 сен­ тября 1958 года ОКБ завода «Баррикады» под руко­ водством Г. И. Сергеева приступило к разработке пусковой установки Бр-217 и транспортно-заряжаю- щей машины Бр-118 на колесном шасси для ракет «Марс». Однако на вооружение эти ПУ приняты не были.

Данные пусковой установки С-122А комплекса «Марс»

Ракета ЗР-1 комплекса «Марс»

Глава 1 3 .

РАКЕТНЫЙ КОМПЛЕКС «ВИХРЬ»

Разработка тактического неуправляемого ракет­ ного комплекса «Вихрь» была начата по Постанов­ лению СМ № 189-89 от 13 февраля 1958 года. Так­ тико-техническое задание было выдано Главным артиллерийским управлением 14 апреля 1958 года за № 007589. Головным разработчиком комплекса было назначено ОКБ-670 ГКАТ, главный конструктор М.М. Бондарюк.

Ракета «036» была создана на базе опытных ра­ кет «025» и «034». Эскизный проект ракеты «036» был утвержден 30 июня 1958 года, и КБ приступило к выполнению технического проекта. Испытания ра­ кеты проводились с 1958 года на полигоне во Владимировке (под Астраханью).

Ракета «036» имела цилиндрический корпус с ло­ бовым воздухозаборником прямоточного воздушнореактивного двигателя с центральным телом, созда­ вавшим два скачка уплотнения, за которым распола­ галась боевая часть, затем — бак горючего с систе­ мами подачи и в хвостовой части — двигатели.

На ракете была применена двигательная уста­ новка интегральной схемы, при которой стартовый двигатель находился внутри маршевого прямоточ­ ного воздушно-реактивного двигателя. Реактивная струя стартового двигателя проходила через камеру сгорания прямоточного двигателя, как на ракете «034».

Стартовый двигатель ПРД-61 с тягой 6570 кг был разработан в КБ-2 завода № 51 ГКАТ. Маршевый двигатель РД-036 с тягой около 1000 кг был разра­ ботан в ОКБ-670. Двигатель работал на бензине Б-70.

Стабилизация ракеты осуществлялась четырехперым крестообразным оперением трапециевидной формы и медленным проворотом ракеты в полете.

Максимальная дальность стрельбы ракеты «036» — 70 км, минимальная — 20 км. Рассеивание при максимальной дальности составляло 700 м. Максимальная высота траектории 16,9 км. Макси­ мальная скорость полета 970—1000 м/с.

Стартовый вес ракеты 450 кг. Полная длина 6056 мм. Диаметр корпуса 364 мм. Размах оперения

800мм.

ВНИИ-24 для ракеты «036» была разработана осколочно-фугасная боевая часть весом 100 кг, со­ державшая 45 кг взрывчатого вещества.

12 ноября 1957 года ОКБ завода «Баррикады» приступило к проектированию пусковой установки Бр-215 для ракет «Вихрь». Бр-215 была создана на базе автомобиля ЯАЗ-214. В 1957—1958 году был изготов­ лен ее опытный образец, кото­ рый прошел испытания на по­ лигоне Капустин Яр. На ПУ бы­ ли смонтированы шесть спи­ ральных направляющих для

ракет типа «Вихрь». Вес ПУ с ракетами 18 тонн. Мак­ симальная скорость движения ПУ — 55 км/ч, запас хода по шоссе — 850 км.

Вслед за ракетой «036» в ОКБ-670 была разработана ракета «036А». Она отличалась установкой более мощного

маршевого двигателя РД-036А с тягой 1100—1200 кг. Остальные данные были при­

близительно теми же, что и у ракеты «036».

В 1958—1959 годах было произведено 30 пусков ракет «034», «036» и «036А».

Глава 14.

РАКЕТНАЯ СИСТЕМА «ЛУНА»

Проектирование комплекса «Луна» было начато в 1953 году в Московском институте теплотехники под руководством Н.П. Мазурова, а полномасштабные работы — в 1956 году. В 1961 году комплекс был принят на вооружение. Целью разработки нового комплекса было увеличение дальности стрельбы по сравнению с «Филином» и «Марсом», которые усту­ пали «Честному Джону»*.

Первоначально разработчики спецзаряда пред­ ложили конструкцию, которую можно было размес­ тить в головной части диаметром 415 мм. Поэтому ракета «Луна» ЗР9 проектировалась с калиберной головной частью как для спец­ заряда, так и для осколочнофугасного боеприпаса. Однако в процессе разработки разме­ ры и вес спецзаряда сущест­ венно увеличились, и работы по ракете ЗР9 продолжались только в варианте с осколоч­ но-фугасной головной частью ЗН15.

Для ядерного заряда п р и ­ шлось делать новую ракету ЗР10 с более тяжелой надкалиберной головной частью ЗН14. Ракетный двигатель обеих ра­ кет был одинаков. Твердотоп­ ливный двигатель имел два сопловых блока и две камеры, подобно ракете ЗР-1 комплек­ са «Марс». За счет меньшего веса и лучшей аэродинамики боеголовки ракета ЗР9 имела большую дальность стрельбы, чем ЗРЮ (44,5 км против 32,2 км). Двигательная установка была спроектирована НИИ-1 и НИИ-125.

В серийное производство ракета ЗРЮ была запу­ щена в 1961 году.

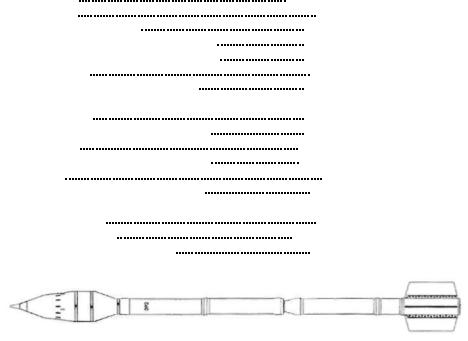

Ракета «036» комплекса «Вихрь»

Пусковая установка для ракеты «Луна» была со ­ здана в ЦНИИ-58 и получила индекс ЦНИИ — С-123А и индекс ГРАУ — 2П16. Гусеничное шасси для пусковой установки (объект 906) было создано на базе ПТ-76 в КБ Волгоградского тракторного з а ­ вода.

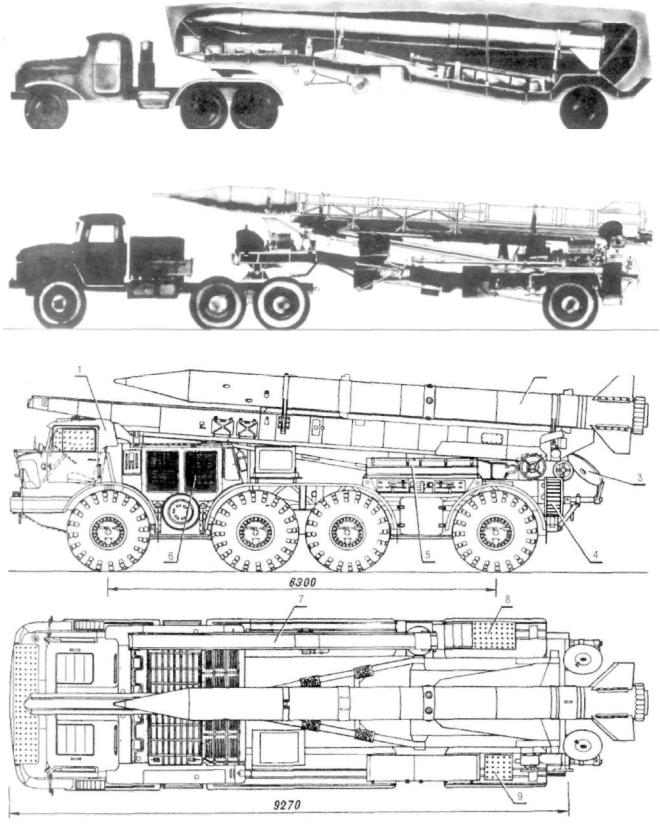

Комплекс «Луна» в целом получил индекс ГРАУ — 2К6. В состав комплекса входили: пусковая установ­ ка 2П16, транспортная машина 2У663 (специальный полуприцеп с тягачом ЗИЛ-157В с двумя ракетами ЗР9 или ЗРЮ), а также автомобильный кран К-51 грузоподъемностью 5 т. Так как ресурс по километ­ ражу ходовой части был невысок, то при перевозке на большие расстояния пусковая установка 2П16 ус­ танавливалась на специальный полуприцеп и транс­ портировалась седельным тягачом МАЗ-535В.

В конце 1962 года в ходе Карибского кризиса комплексы «Луна» и «Онест Джон» оказались на грани боевого применения. Двенадцать пусковых ус­ тановок 2П16 с ракетами ЗРЮ были доставлены на Кубу. А ракеты «Онест Джон» с ядерными боеголов­ ками вошли в состав американских сил вторжения, приготовленных к броску на остров Свободы.

Тактическая ракета ЗР8 комплекса «Луна»

Тактическая ракета ЗРЮ комплекса «Луна>

Ракета ЗР9 комплекса «Луна»

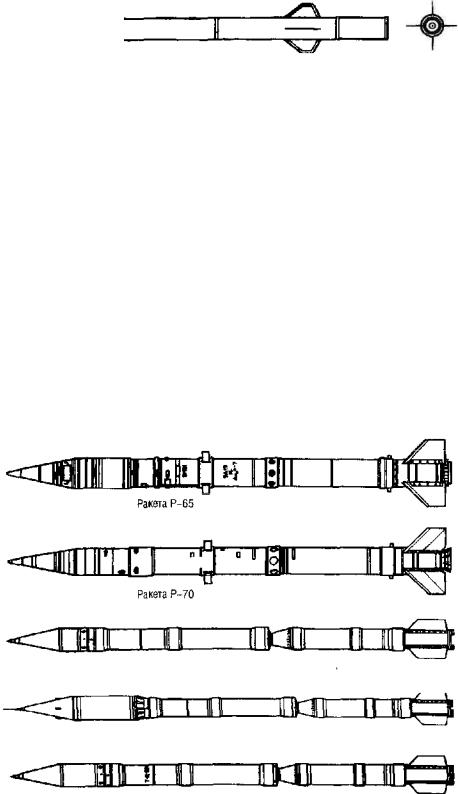

Ракеты комплекса «Луна>

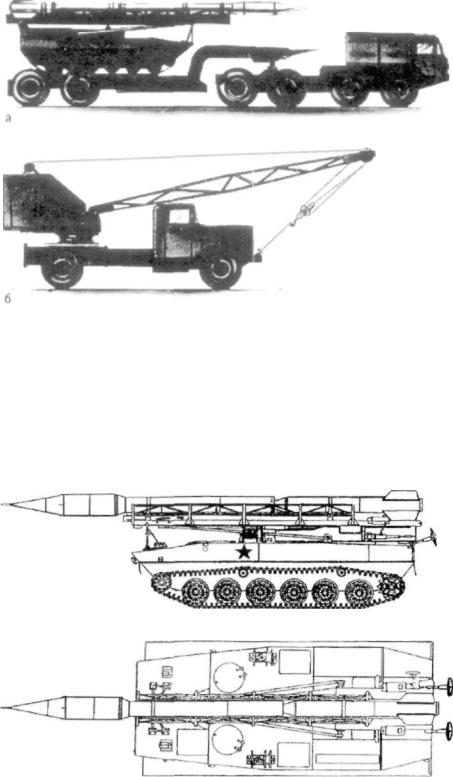

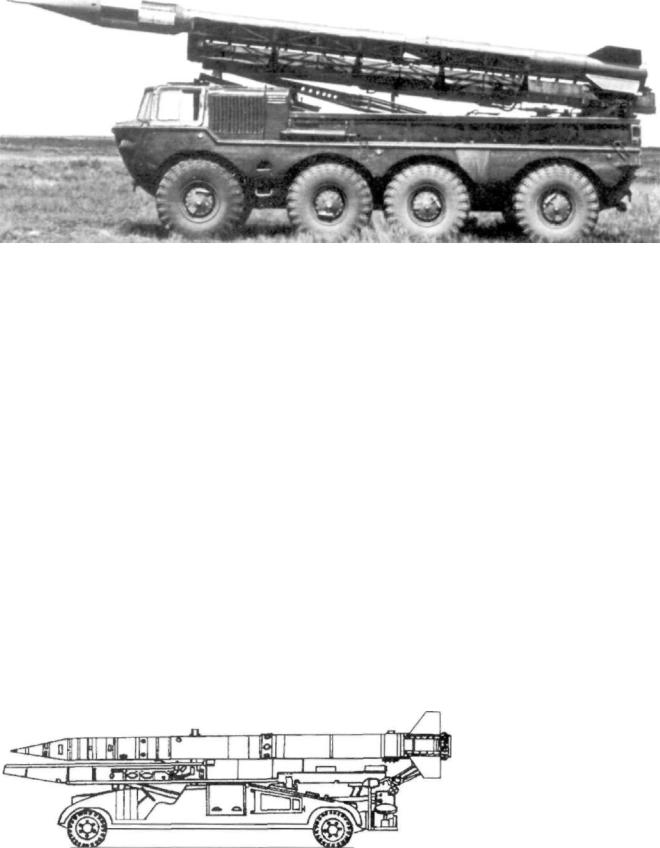

Пусковая установка 2П21 комплекса «Луна>

Технические характеристики пусковой установки 2П21 (плавающей):

—вес автомобиля ЗИЛ-134 (изделие 135) — 9700 кг;

—двигатель — два V20BK карбюраторных шес­ тицилиндровых верхнеклапанных мощностью по 120

л.с;

—максимальная скорость — 40 км/ч;

—тип кузова: плавающий герметичный цельно­ металлический корпус со встроенной рамой;

—в связи с превышающей расчетной грузоподъ­ емностью автомобиля за счет установки артилле­ рийской части водоходные качества автомобиля ут­ рачены.

В связи с созданием комплекса «Луна-М» Поста­ новлением СМ № 694-233 от 15 июня 1963 года ра­ боты по пусковым установкам 2П21 были прекраще­ ны, «как по устаревшему образцу».

Глава 15.

РАКЕТНАЯ СИСТЕМА «ЛУНА-М»

16 марта 1961 года вышло Постановление СМ № 247-104 о создании ракетного комплекса 9К52

«Луна-М». Основной задачей разработки комплекса было увеличение дальности стрельбы тактической ракетой до 65 км. Согласно Постановлению, в со­ став комплекса входили ракеты с несколькими голо­ вными частями: ядерной, химической и фугасной. На всякий случай Постановлением было задано проек­ тирование двух пусковых установок — колесной и гусеничной. Головным исполнителем работ был на­ значен Московский институт теплотехники.

Ракета 9М21Ф имела фугасную боевую часть 9Н18Ф, снаряженную 200 кг сильного взрывчатого вещества ТГА-40/60. Взрыватель неконтактного действия. При разрыве 9Н18Ф образовывалось око­ ло 15000 осколков.

Ракета 9М21Б оснащалась специальной боевой частью АА22 с радиовзрывателем. Позже появились ракеты 9М21Б1 с более мощной боевой частью АА38.

Ракета 9М21Г оснащалась химической боевой частью 9Н18Г. Разработка 9Н18Г отставала от гра­ фика, и на вооружение ракета 9М21Г поступила не ранее конца 1965 года.

Уже в ходе работ над «Луной-М» в НИИ-24 была разработана ракета 9М21А с агитационной головной частью 9Н18А. Первые летные испытания 9М21А бы­ ли проведены в марте 1964 года.
