зом, что пять стволов внутреннего ряда, не выступа­ ющие за пределы корпуса, приобрели прямой пе­ редний срез. Доработанные пусковые получили наи­ менование УБ-16-57УД.

В 1968 году на вооружение ВВС поступили оче­ редные модификации самолетных блоков УБ-16- 57УМП с иной конструкцией переднего обтекателя. Она стала такой же, как на самых первых УБ-16-57, с той лишь разницей, что стволы внутреннего ряда с прямыми кромками выступали вперед, а внешнего с косыми кромками не выступали за границы конусно­ го обтекателя. Выбранная схема (серия «П») оказа­ лась настолько удачной, что изменения в нее больше не вносили. В 1973 году после небольших переделок появилась новая модификация УБ-16-57УМП-73.

Несколько слов стоит сказать и об «экзотичес­ ких» пусковых установках для ракет типа С-5. Так, например, опытный истребитель-перехватчик П-1, созданный в 1957—1958 годах в ОКБ П. О. Сухого, был вооружен пятьюдесятью ракетами С-5, которые располагались в носовой части под открывающими­ ся при стрельбе створками. Но на деле оказалось, что удачной может быть лишь атака неуправляемых ракет бомбардировщиков или самолетов в плотном строю. Полет ракет к цели длится 5—10 с, и манев­ ренный противник может легко уклониться от попа­ дания.

70—90-х годов, включая Ближний Восток, ИраноИракскую войну, войны в Эфиопии, Анголе и др.

В ходе боевых действий в Афганистане выясни­ лось, что кумулятивная ракета С-5К в горах не усту­ пает осколочным ракетам. Кумулятивная боевая часть выбивала острые обломки камней, которые поражали не хуже осколков.

Согласно наставлениям, эффективная дальность стрельбы ракетами С-5 1600—1800 м, но вертолеты часто стреляли почти в упор в окна домов и амбра­ зуры укреплений.

Тем не менее поражающая способность ракет ти­ па С-5 была мала, особенно при действии по защи­ щенным целям. Фугасное действие неуправляемых ракет, содержащих всего 200 г взрывчатого вещест­ ва, было слабым, часто С-5 вязли в глине стен и дувалов. Легкие осколки сохраняли убойную силу лишь в нескольких метрах, на излете они не могли пробить толстые ватные халаты «мишеней», и в отчетах от­ мечалась «высокая живучесть целей при ударе оско­ лочными боеприпасами».

Глава 6.

70-мм СНАРЯД АРС-70 «ЛАСТОЧКА»

потребовало оборудовать системой АРС-70 истре­ битель МиГ-17Ф, что и было сделано.

Заводские испытания системы АРС-70 прошли в июне 1955 года. Всего было выполнено 155 назем­ ных и воздушных пусков снарядов «Ласточка» со взрывателем В-463А.

В первой половине 1955 года системой АРС-70 был оборудован истребитель МиГ-19, получивший заводское обозначение СМ-2А. Самолет был осна­ щен прицелом АСП-5Н второго варианта, сопряжен­ ным с радиодальномером «Радаль-М», и прибором управления стрельбой ПУ-2. Но государственные испытания системы проведены не были, и спустя два года работы по «Ласточке» прекратили. Хотя в 1957 году ОКБ-16 успешно завершило заводские испыта­ ния снарядов АРС-70М улучшенной баллистики со взрывателем В-5М.

Глава 7.

СЕМЕЙСТВО РАКЕТ С-8

Разработка ракет С-8 была начата ОКБ-16 (КБ Точного машиностроения) согласно Постановлению СМ № 648-241 от 24 августа 1965 года. Постановле­ нием был определен срок подачи ракеты на государ­ ственные испытания — IV квартал 1969 года. Завод­ ские испытания ракеты С-8 были закончены в 1969 году, но на совместные испытания С-8 была пред­ ставлена лишь в 1971 году.

Ракета С-8 сохранила принципиальную схему и компоновку ракеты С-5. Для улучшения точностных характеристик шесть перьев стабилизатора при вы­ ходе ракеты из трубы принудительно раскрывались газовым поршнем под действием отбираемых из ка ­ меры сгорания твердотопливного двигателя порохо­ вых газов. В раскрытом положении перья фиксиро­ вались. (Люфты в навеске оперения С-5, необходи­ мые для их свободного раскрытия, снижали кучность стрельбы.)

В сложенном положении узел стабилизатора уло­ жен между шестью соплами твердотопливного дви­ гателя ракеты и закрыт стаканом, срывающемся при пуске. Для быстрого разгона и раскрутки более тя ­ желой ракеты С-8 тяга твердотопливного двигателя по сравнению с двигателем ракеты С-5 увеличена, а время его работы сокращено до 0,69 секунды. Мак­ симальная скорость ракеты 680 м/с. Рассеяние С-8 в полете и круговое вероятное отклонение составляет 0,3% дальности, а дистанция эффективного пуска — 2000 м.

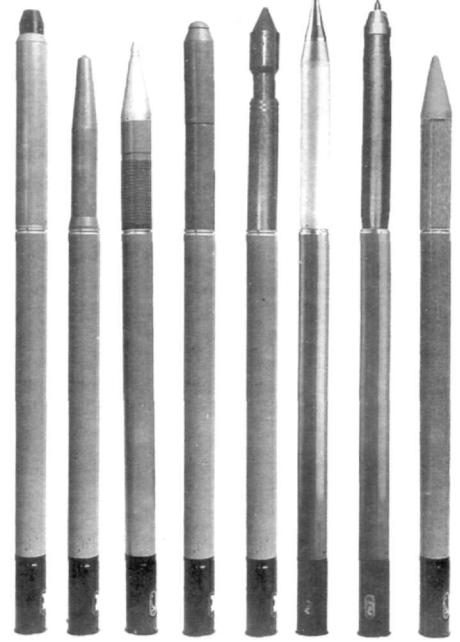

На основе базовой конструкции С-8 с универ­ сальной кумулятивно-осколочной боевой частью было разработано несколько модификаций раке­ ты — С-8М с модернизированной боевой частью усиленного осколочного действия и твердотоплив­ ным двигателем, имеющим увеличенное время ра­ боты.

В октябре—декабре 1969 года прошли заводские испытания ракеты С-8КОМ с кумулятивно-осколоч­ ной БЧ. Государственные испытания С-8КОМ про­ шли в 1970 году, и в том же году было начато серий­ ное производство на кировском заводе «Сельмаш» Министерства машиностроения.

Полная длина ракеты С-8КОМ — 1570 мм. Стар­ товый вес ракеты 11,3 кг. Кумулятивно-осколочная боевая часть весом 3,6 кг содержит 900 г взрывчато­ го вещества. Согласно рекламным проспектам, при попадании по нормали С-8КОМ может пробить 400 мм брони. На самом деле эта величина вряд ли пре­ вышает 300 мм. По другому проспекту — толщина брони, пробиваемой под углом 30°, — 350 мм. Ско­ рость ракеты до 600 м/с. Дальность пуска ракет 1300—4000 м. Диапазон скорости самолета-носи­ теля при боевом применении ракет С-8 всех типов — 166—330 м/с.

Ракета С-8Т имела кумулятивно-осколочную бо­ евую часть, существенно большую, чем у ракеты С-8КОМ. Длина ракеты С-8Т составляла 1680 мм. Стартовый вес ракеты 15 кг, вес боевой части 6,6 кг, вес взрывчатого вещества 1,6 кг. Скорость ракеты максимальная 460 м/с, дальность стрельбы 1300— 4000 м. По рекламному проспекту ракета пробивает 360—400-мм броню за динамической защитой. (В таких случаях товарищ Сухов говорил: «Это вряд ли!»)

Ракета С-8С имеет боевую часть, несущую 2000 стреловидных поражающих элементов, для пораже­ ния живой силы. На конечном участке полета стрелы выбрасываются вперед вышибным зарядом. Ракета С-8БМ имеет бетонобойную боевую часть проника­ ющего действия, пробивающую слой железобетона толщиной до 0,8 м.

Длина ракеты С-8БМ — 1540 мм. Головная часть ракеты имеет калибр 68 мм. Стартовый вес ракеты 15,2 кг. Боевая часть весом 7,41 кг содержит 600 г взрывчатого вещества. Максимальная скорость ра­ кеты 450 м/с. Дальность пуска ракеты 1200—2200 м. Ракета пробивает железобетонную стенку толщиной 0,8 м.

Ракеты С-8Д и С-8ДМ имеют боевую часть с объемно-детонирующей смесью. 2,15 кг жидких ком­ понентов взрывчатого вещества смешиваются и об­ разуют аэрозольное облако объемно-детонирующей смеси. Взрыв по фугасному действию эквивалентен 5,5—6 кг тротила. Длина ракеты С-8ДМ — 1670 мм. Стартовый вес ракеты 11,6 кг. Вес боевой части 3,63 кг, вес объемно-детонирующей смеси 2,15 кг. Ско­ рость ракеты 580 м/с, дальность 1300—4000 м.

Ракеты С-80 и С-80М осветительные. Их длина 1632 мм. Стартовый вес 12,1 кг. Вес боевой части 4,3 кг. Горючий состав весом 1,0 кг дает силу света порядка 2 млн свечей в течение 30 секунд. Ско­ рость ракеты до 570 м/с, дальность стрельбы 1300— 4000 м.

Ракета С-8П и ее модификация С-8ПМ предназ­ начались для создания пассивных помех РЛС про­ тивника. Длина ракеты 1625 мм. Стартовый вес

Глава 8.

РАКЕТЫ СЕМЕЙСТВА С-13

Разработка 122-мм ракеты С-13 «Тулумбас» бы ­ ла начата согласно решению Комиссии по военнопромышленным вопросам при Совмине СССР от 24 августа 1973 года в Новосибирском институте при­ кладной физики Министерства машиностроения.

Ракета С-13 «Тулумбас» с шестиствольным пла­ стиковым универсальным блоком орудий УБ-13, разработанном в НПО «Горизонт», поступила на на­ земные государственные испытания только в 1979 году.

На заключительном этапе испытаний С-13 в 1980—1982 годах в ГК НИИ ВВС на государственные летные испытания поступили пятиствольные блоки Б-13Л 122-мм орудий, разработанные в МКБ «Вым­ пел» для применения корректируемых снарядов С-13Л «Тулумбас-Л».

На вооружение ракета С-13 была принята осенью 1983 года.

Ракета С-13 предназначена для борьбы с укреп­ ленными объектами и прочными сооружениями — дотами, укрытиями, аэродромными капонирами и взлетно-посадочными полосами.

Сохранив основные конструктивные решения С-8 (размещение перьев стабилизатора в сложенном по­ ложении между сопел твердотопливного двигателя, их принудительное раскрытие и фиксация), С-13 имеют улучшенную баллистику и точность. В сло­ женном виде перья стабилизатора удерживаются внутри задней части корпуса, открывающейся при пуске по перфорации стенок.

Бетонобойная боевая часть ракеты С-13 способ­ на пробить земляное перекрытие толщиной до 3 м или свод из армированного железобетона толщиной до 1 м.

Ракета С-13Т имеет проникающую двухмодульную боевую часть, срабатывающую внутри атакуе­ мого объекта после пробития его защитного слоя (до 6 м земли или 1 м железобетона). При попадании во взлетно-посадочную полосу из строя выводится до 20 м2 поверхности.

Ракета С-13-ОФ имеет осколочно-фугасную бо­ евую часть, дающую при разрыве 450 осколков ве­ сом 25—35 г, способных пробить броню БТР и БМП.

Ракеты С-13 и С-13Т имеют боевую часть умень­ шенного диаметра (90 мм против 122 мм основной части ракеты).

Все типы ракет С-13 рассчитаны на боевое при­ менение с самолета при скорости 166—330 м/с.

Пуск ракеты типа С-13 производится из пятиза­ рядного блока Б-13Л. Длина блока 3558 мм, диа­ метр 410 мм. Вес пустого блока 160 кг.

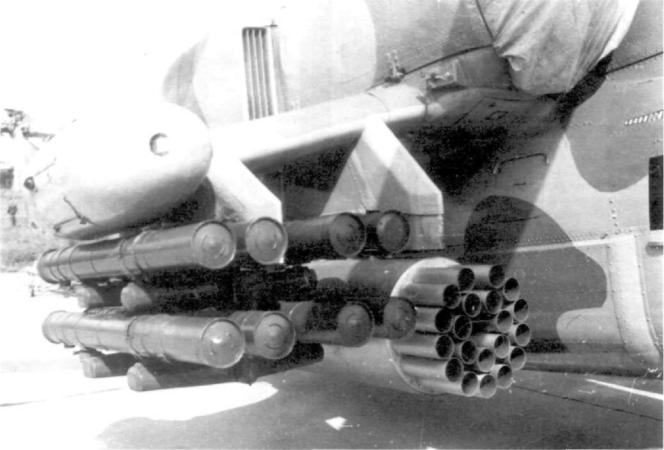

Ракетами типа С-13 оснащены самолеты Су-17М1, Су-17М2, Су-17МЗ, Су-17М4, Су-24, Су-25, Су-27, МиГ-23 и МиГ-27 и вертолеты Ми-8, Ми-24, Ми-28 и Ка-252 в блоках Б-8М1 (Б-8В20А).

На выставке МАКС-99 были представлены раз­ работки по теме «Угроза», которые предусматрива­ ют оснащение неуправляемых ракет типа С-5, С-8 и С-13 управляемыми головными частями с импульс­ ными двигателями коррекции.

Глава 9.

220-мм ЗАЖИГАТЕЛЬНО-ОСКОЛОЧНЫЙ СНАРЯД АРЗОС-212

В 1946 году КБ-2 МСХМ было поручено изучить конструкцию немецкого реактивного снаряда R-100BS. Этот снаряд был разработан фирмой «Рейнметалл-Борзиг» для стрельбы по плотному строю американских или английских тяжелых бом­ бардировщиков.

Калибр снаряда R-100BS составлял 220 мм, дли­ на — 2000 м, вес БЧ — 35 кг, а стартовый вес — 105 кг. БЧ снаряжалась 320 зажигательными звездками и 10 кг ВВ, помещенного позади звездок. Звездки представляли собой стальные колпачки-резервуа­ ры, наполовину залитые легковоспламеняющейся жидкостью.

БЧ имела электрический (с конденсатором) или механический дистанционный взрыватель. В обоих случаях установка времени срабатывания произво­ дилась пилотом из кабины. Расстояние до цели оп ­ ределялось с помощью бортового радиодальномера. При срабатывании взрывателя и детонации ВВ з а ­ жигательные звездки выбрасывались вперед в теле­ сном угле 30°.

Снаряд R-100BS был снабжен пороховым двига­ телем, развивавшим тягу 6 т в течение 0,7 с. Снаряд развивал собственную скорость 440 м/с (без учета скорости самолета). Эффективная дальность стрель­ бы была до 2000 м. В полете снаряд стабилизиро-

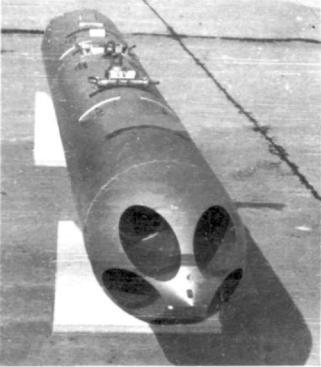

Пусковой блок Б-13Л

вался крыльями, имевшими небольшой наклон и со­ здававшими вращение снаряда в полете.

Снаряд R-100BS прошел испытания в 1943 году и был принят на вооружение. Выпущена серия из 1000 снарядов, большинство из которых было использо­ вано в ходе боевых действий против англо-амери­ канских бомбардировщиков.

Отечественный аналог немецкого снаряда осна­ стили электрическим взрывателем, позже получив­ шим название ЭВ-46. Пороховой двигатель по кон­ фигурации напоминал немецкий, но порох имел иной химический состав. Первоначально отечественный снаряд именовали АБРС-220 — автоматический бортовой реактивный снаряд калибра 220 мм. За ­ тем, в середине 1946 года, ему присвоили наиме­ нование ОАРС-210 «Рист» — осколочный авиаци­ онный реактивный снаряд калибра 210 мм. В вари­ анте вооружения самолета Ту-2 снаряд назывался АРЗОС-212 «Барс».

В ходе летных испытаний выяснилась малая эф­ фективность снаряда. В результате соударения в воздухе открытых колпачков (звездок) происходило разбрызгивание горящей зажигательной смеси. В итоге ничего, кроме чудовищной вспышки перед са­ молетом, спустя доли секунды остающейся далеко позади, насмерть перепуганный пилот противника ощутить не успевал.

Наш снаряд давал больше осколков, чем немец­ кий, но они имели существенно меньшую скорость, поскольку наши конструкторы уменьшили вес гексогена в снаряде с 10 до 5,3 кг. Соответственно ухуд­ шилось и осколочное действие снаряда.

На вооружение АРЗОС-212 так и не поступил.
