В 1966 году на вооружение ВМФ для комплектации РГБ-60 был принят неконтактный взрыватель ВБ-2 акустическо го активного принципа дейст вия с радиусом реагирования до 6 м. Он размещается в кор пусе УВД-60 и используется в комбинации с ним.
Противолодочные системы «Смерч» получают целеуказа ние от корабельных ГАС или от системы «Дозор — Тюльпан». От ГАС пеленг и дистанция до подводной лодки передаются в систему ПУСБ, которая выра батывала углы горизонтально го и вертикального наведения РБУ.
Электрические силовые приводы наводят установки по непрерывно выработанным уг лам и удерживают их на этих углах при стрельбе.
Значения глубины взрыва бомб вводятся во взрыватели с помощью приборов управле ния стрельбой, дистанционно по команде с ГКП. Стрельба может быть залповая или оди ночная, из одной или двух ус тановок. РГБ совершают полет по баллистической траектории и приводняются на заданной дистанции.
В момент приводнения бом бы взрыватель УДВ-60 взво дится и обеспечивает взрыв боевой части бомбы при ударе ее о цель или на установленной глубине. Скорость погружения в воде РГБ-60 составляет 11,6 м/с, РГБ-10— 11,8 м/с.
Взрыв одной бомбы вызы вает срабатывание взрывате лей бомб залпа в радиусе до 50 м для РГБ-60 и в радиусе до 100 м для РГБ-10. После выст
рела из последнего ствола весь пакет стволов уста новки автоматически приводится в положение заря жания.
Системой «Смерч-2» вооружались надводные корабли проектов 61, 1134, 1134А, 1134Б, 1135, 1123, 1124, 58, 56У, 35, 57, 56А, 204, 159А и др.; системой «Смерч-3» — надводные корабли проектов 61, 1134, 1134А. 1134Б и 956. Обе системы разработаны Мос ковским институтом теплотехники МОП, главный конструктор В. А. Масталыгин.
Установки РБУ-6000 и РБУ-1000 серийно изго товлялись в г. Свердловске на заводе УЗТМ.

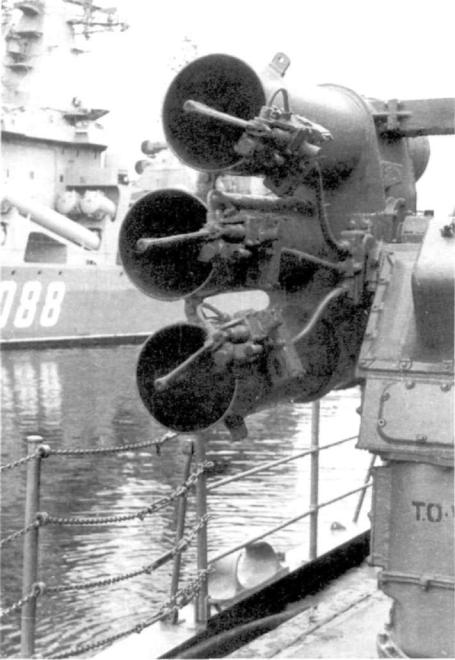

Установка РБУ-1000 «Смерч-3»
Глава 7.
ПРОТИВОТОРПЕДНЫЙ КОМПЛЕКС РКПТЗ-1
(«УДАВ-1М»)
В 80-х годах в КБМ был разработан реактивный комплекс противоторпедной защиты РКПТЗ-1, кото рый получил экспортное название «Удав-1М». Поми мо уничтожения торпед комплекс может применяться против подводных лодок и подводных диверсантов. Система ПУС комплекса связана с гидроакустически ми станциями. Пусковая установка имеет 10 труб, по-

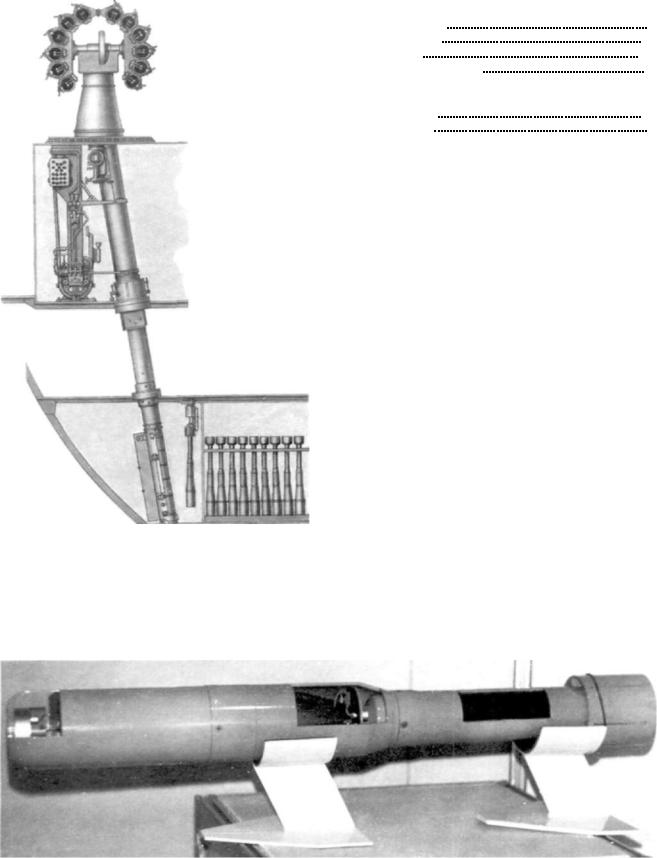

Установка РБУ-6000 «Смерч-2». Схема подачи боеприпасов
дача ракет автоматизированная конвейерного типа. Комплекс РКПТЗ-1 установлен на атомном крейсере «Калинин» («Адмирал Нахимов») проекта 1144.
Данные комплекса РКПТЗ-1 («Удав-1М»)
Калибр ракеты, мм |
300 |
Длина ракеты, мм |
2200 |
Вес ракеты, кг |
232.5 |
Вес пусковой установки, т |
14.7 |
Время реакции (с момента обнаружения цели), с ...не более 15 Дальность стрельбы, м:
максимальная |
3000 |
минимальная |
100 |
Глава 8.
ПРОТИВОЛОДОЧНЫЙ РАКЕТНЫЙ КОМПЛЕКС РПК-5 «ЛИВЕНЬ»
В 1982 году на вооружение надводных кораблей принят противолодочный ракетный комплекс РПК-5 («Ливень»), являющийся дальнейшим развитием ре активных противолодочных систем типа «Смерч» (РБУ-1000 и РБУ-6000).
Противолодочная ракета комплекса РПК-5 явля ется подводным гравитационным снарядом, име ющим акустическую активную систему самонаве дения.
Движение ракеты в воде и наведение ее на цель осуществляется путем управляемого планирования ракеты под силой тяжести и по командам от системы самонаведения с помощью рулей.
Испытания комплекса РПК-5 показали более вы сокую его эффективность по сравнению с РБУ-1000 и РБУ-6000.
Комплекс РПК-5 разработан в Московском ин ституте теплотехники МОП, за его создание группа сотрудников во главе с Н.П. Мазуровым (главный конструктор) удостоена Государственной премии
СССР.
Разработка комплекса «Ливень» была начата по решению Военно-промышленной комиссии при Со вете Министров СССР от 2 июля 1969 года. Эскиз ный проект комплекса был сдан в III квартале 1971 года.
Реактивный снаряд комплекса «Удав»
|
|
|
|
|
Таблица № 24А |
|
Данные реактивных бомбометных установок |
|
|||
|
|
|
|
|
|
Название установки |
|
«Ураган» |
«Смерч» |
«Смерч-2» |
«Смерч-3» |
|
|
|
|
|
|
Индекс установки |
|
РБУ-1200 |
РБУ-2500 |
РБУ-6000 |
РБУ-1000 |
Индекс бомбы |
|
РГБ-12 |
РГБ-25 |
РГБ-60 |
РГБ-10 |
Год принятия на вооружение |
1955 |
1957 |
1961 |
1961 |
|
Дальность стрельбы, м: |
|
|
|
|
|
максимальная |
1200 |
2500* |
5800 |
1000 |
|
минимальная |
400 |
550* |
300 |
100 |
|
Вес бомбы, кг |
73 |
84 |
113 |
97 |
|
Вес ВВ, кг |
30 |
25,8 |
23 |
100 |
|
Калибр, мм |
251,7 |
212 |
212 |
300 |
|
Длина бомбы, м |
1240 |
1350 |
1830 |
1800 |
|
Скорость погружения в воде, м/с |
6,25 |
11.0 |
11,6 |
11.8 |
|
Глубина действия, м |
350 |
350 |
450 |
450 |
|
Скорострельность в залпе, выстр./с |
2,5 |
3,2 |
2,4 |
2,0 |
|
Вес пусковой установки, кг |
620 |
3460 |
3100 |
2900 |
|
Число стволов в ПУ, шт. |
!:» |
16 |
1? |
6 |
|
Габариты ПУ, м: длина |
1380 |
|
2000 |
2165 |
|
ширина |
1115 |
|
2250 |
2000 |
|
высота |
1100 |
|
1700 |
2030 |
|
Число ПУ на корабле, шт. |
|
2—4 |
2 |
2—4 |
2 |
Марка взрывателя |
|
кдв |
УДВ-25 |
УДВ-60, ВБ-2 |
УДВ-60 |
|
|
|
|
|
|
' По другим источникам дальность стрельбы РБУ-2500 от 50 до 2800 м.
Раздел V. НЕУПРАВЛЯЕМЫЕ РАКЕТЫ ВВС
Глава 1.
ТУРБОРЕАКТИВНЫЕ СНАРЯДЫ ТРС-82
ИТРС-132
В1943 году в НИИ-3 под руководством Е.А. Пе чорина были разработаны авиационные турбореак тивные снаряды ТРС-82 и ТРС-132. После войны НИИ-3 реорганизовали, и все его специалисты по реактивным снарядам были переведены в НИИ-1 НКБ. В 1950 году ими проведена модернизация ра кет ТРС-82 и ТРС-132.
Таблица № 25
Данные турбореактивных снарядов изготовления 1950 года
Данные снарядов |
|
ТРС-82 |
ТРС-132 |
|
|
|
|
Калибр, мм |
82 |
132 |
|
Длина снаряда, мм |
410 |
715 |
|
Полный вес снаряда, кг |
4,82 |
25,3 |
|
Вес боевой части, кг |
2,1 |
12,6 |
|
Вес ВВ, кг |
0,36 |
0,26 |
|
Вес топлива в двигателе, кг |
1,06 |
3,7 |
|
Максимальная скорость, м/с |
275 |
285 |
|
Радиус сплошного поражения, м |
7—9 |
9—10 |
|
Рассеивание при стрельбе по назе м- |
|
|
|
ным целям, тысячных дальности |
6 |
6 |
|
Снаряды не имели оперения, а стабилизирова лись вращением. Так, скорость вращения ТРС-132 доходила до 204 об./с.
Для стрельбы по воздушным целям ракеты ТРС-82 и ТРС-132 комплектовались дистанционны ми трубками: АГДТ-а (авиационная головная дис танционная трубка с капсюлем-детонатором), ТМ-4а и ТМ-24а.
Опытный 82-мм авиационный турбореактивный снаряд ТРС-82М «Винт» разработки 1946 г.
i
Опытный 85-мм авиационный турбореактивный снаряд ТРС-85 «Термостат»
При стрельбе по наземным целям применялись головные контактные взрыватели: ГВМЗ-1 и AM.
ТРС-82 и ТРС-132 были приняты на вооружение под индексами С-2 и С-3. Однако в Управлении опытного строительства авиационной техники отка зались от финансирования их серийного производ ства из-за их «недостаточной огневой мощи». В ито ге снарядами ТРС-82 с головными механическими взрывателями В-390 вооружили небольшую партию флотских истребителей.
По разным причинам работы по |
ТРС-82 и |
ТРС-132 затянулись почти на 12 лет. |
|
В 1958 году проходил испытания |
вертолет |
Ми-1МУ, на кронштейнах которого были установле ны две кассеты с двенадцатью турбореактивными снарядами ТРС-132.
Глава 2.
ТУРБОРЕАКТИВНЫЙ СНАРЯД ТРС-85
Постановлением СМ № 2543-1224 от 30 декабря 1954 года была задана разработка турбореактивно го снаряда ТРС-85. Головным исполнителем назна чили филиал НИИ-1 МОП. Вес снаряда составлял 5,5 кг. Его осколочно-фугасная БЧ оснащалась взрывателем В-430.
Работы над ТРС-85 велись параллельно в мор ской авиации и в ВВС. В 1954 году была начата мо дернизация серийного истребителя морской авиа ции МиГ-17 в самолет-штурмовик.
Заводские испытания МиГ-17 с ракетами ТРС-85 были проведены в мае—июне 1955 года, а государ ственные испытания проведены с 18 октября 1955 года по 16 июня 1956 года.
Для стрельбы снарядами ТРС-85 была сконстру ирована оригинальная балочная пусковая установка Б-374, которая состояла из двух блоков реактивных орудий. В каждом блоке размещалось по пять ство лов (трубчатых направляющих). В каждом стволе по мещалось по три снаряда. А всего в двух блоках — 30 снарядов. Стрельба могла вестись залпами по два снаряда с интервалом между залпами 0,1 секунды. Вес пусковой установки Б-374 — 190 кг, вес тридца ти снарядов ТРС-85 — 165 кг.
Пусковая установка Б-374 устанавливалась на истребителе МиГ-17. После окончания стрельбы летчик при необходимости мог сбросить оба блока пусковой установки.
С 29 сентября 1955 по 12 марта 1957 года испы тания ТРС-85 на флотских истребителях МиГ-17 были продолжены на полигоне под Феодосией.
Параллельно ВВС испытывали ТРС-85 на двух истребителях СМ-2Д и СМ-9 (модификации МиГ-19). На каждый самолет установили по четыре трех ствольных 9-зарядных орудийных блока типа «408/3», прицел АСП-5Н, радиодальномер и прибор управле ния стрельбой. В июле—августе 1957 года проведе ны заводские испытания в объеме 10 полков. С 23 октября 1957 года начались стрельбы ракетами, а в сентябре того же года — совместные испытания.
На вооружение снаряды ТРС-85 не поступили. Одной из причин этого была необходимость истре бителю притормаживать перед выстрелом, чтобы не напороться на свою же ракету. Вообще-то все тур бореактивные снаряды мало подходили для реак тивных самолетов. В отличие от оперенных реактив ных снарядов, они были очень критичны к скорости самолета-носителя и требовали четкого ее согласо вания с собственной частотой вращения на активном участке траектории. Таким образом, успешно стре лять турбореактивными снарядами можно было только в строго ограниченном скоростном диапазо не. Превышение скорости самолета-носителя при водило к кувырканию снаряда после старта, по скольку стабилизация вращением вокруг продольной оси переставала давать эффект. Дальнейшее нара щивание частоты вращения турбореактивным сна рядом уже не спасало положения, а руководство ВВС и Артиллерийского управления ВМФ не устраивало намеренное ограничение скорости носителя.
Кроме того, тупиковый путь развития схемы тур бореактивного снаряда заключался и в невозмож ности наращивать огненную мощь боеприпасов та кого типа. Даже незначительное увеличение длины снаряда требовало согласования с его частотой вра щения на траектории, которое строго зависело от уг ла наклона оси сопел коллектора. Увеличение же ча стоты вращения было чревато потерей дальности стрельбы. Именно поэтому все турбореактивные снаряды были относительно короткими. Малейшее изменение соотношения габаритов неизбежно нару шало центровку турбореактивного снаряда (к этой характеристике они были очень критичны) и стаби лизацию в полете.
Глава 3.
ПРОТИВОТАНКОВАЯ РАКЕТА С-ЗК
В 1960 году на вооружение была принята неуп равляемая ракета С-ЗК (КАРС-160) кумулятивного действия. Основное назначение ракеты — борьба с танками.
Надкалиберная боевая часть С-ЗК весом 7,3 кг имеет комбинированное (кумулятивное и осколоч но-фугасное) поражающее действие для борьбы с бронетехникой, сооружениями и живой силой. Она может пробить по нормали броню толщиной до 345 мм, а осколочная оболочка при разрыве образо вывает до 500 осколков весом около 1 грамма.
Длина ракеты 1500 мм, диаметр боевой части 134 мм, диаметр корпуса 85 мм, размах оперения 240 мм.
Стартовый вес ракеты 23,5 кг. Взрыватель кон тактный ЭВУ-84.
Запуск ракет С-ЗК производится с авиационного пускового устройства АПУ-14У, применявшегося на Су-7Б и других самолетах. АПУ-14У имеет своеоб разную конструкцию — консольную «елочку», позво лявшую разместить семь неуправляемых авиацион ных ракет С-ЗК.
Такое устройство АПУ вызвано необходимостью разнести на подвеске ракеты, имевшие крестооб разное оперение большого размаха. АПУ обеспечи вает залповый пуск ракет с «нулевых» направляю щих и является, скорее, сбрасывателем неуправля емых авиационных ракет.
Несмотря на невысокую скорость ракет при схо де с пусковых устройств (6—7 м/с), большая площадь оперения позволяет достичь неплохой точности по падания: круговое вероятное отклонение С-ЗК со ставляет 0,35% от дальности, и при залпе с дистан ции 2000 м ракеты укладываются в круг диаметром 7 метров.
Ракета развивает максимальную скорость 370 м/с. Табличная дальность стрельбы 2000 м.
Ракета была достаточно несовершенной, а эф фективность ее — спорной. Тем не менее ракета С-ЗК выпускалась сравнительно в больших количе ствах. Так, в 1964 и 1965 годах ВВС заказывали по 6400 ракет в год.

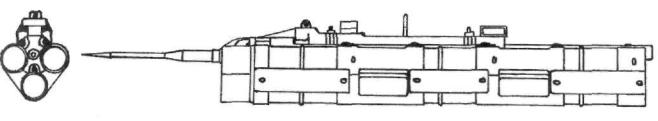

Опытный трехствольный 9-зарядный орудийный блок модели 408 для стрельбы снарядами ТРС-85
