ним. Глубина срабатывания ВБ-1М до 400 м.
Системой «Смерч» воору жались эскадренные минонос цы проектов ЗОбис, 56 и сторо жевые корабли проекта 50.
Данные РПУ-2500 приве дены в таблице № 24А на стра нице 129.

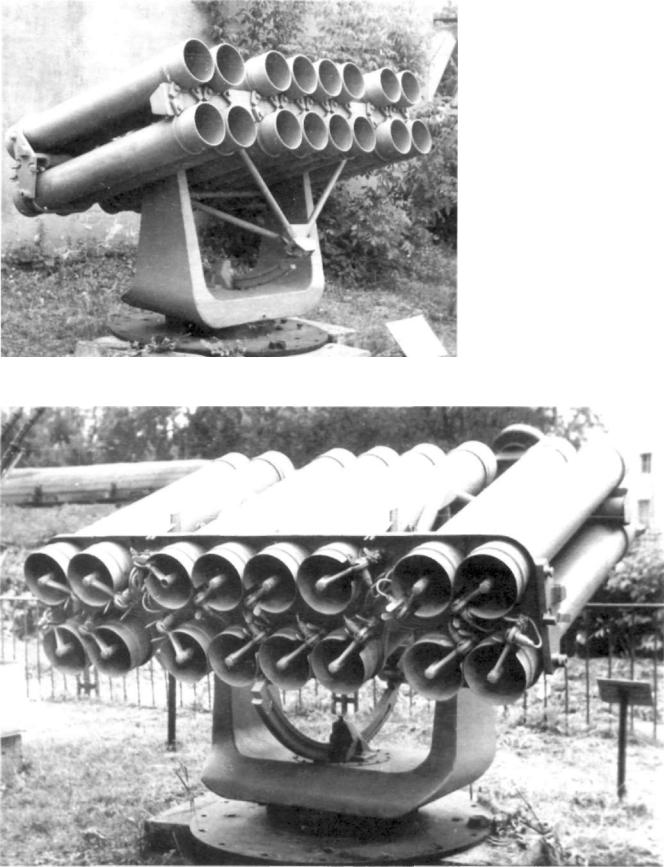

Установка РБУ-2500 (вид спереди)
Установка РБУ-2500 (вид сзади)
Глава 5. |
время атаки) вырабатывались ПУСБ системы |
РЕАКТИВНАЯ ПРОТИВОЛОДОЧНАЯ СИСТЕМА |
«Смерч». |
«БУРУН» |
Дальность стрельбы РПС «Бурун» составляла |
|
90—114 м. РКБ весит 180 кг, вес взрывчатого веще- |
В 1957 году на вооружение |
|
ВМФ была принята реактивная |
|
противолодочная система «Бу |
|
рун», созданная в Московском |
|
институте Теплотехники МОП, |
|
главный конструктор Н.П. Ма |
|
зуров. Система «Бурун» пред |
|
назначалась для залповой |
|
стрельбы глубинными реак тивными кормовыми бомбами (РКБ) по подводной лодке про тивника, находящейся в под водном положении за кормой атакующего корабля. Она ус танавливалась вместо кормо вых бомбосбрасывателей для нанесения удара по подводной лодке после атаки ее с помо щью системы управления стрельбой «Смерч» и пересе чения атакующим кораблем предполагаемого курса под водной лодки-цели.
Система «Бурун» представ ляла шестиствольную ненаводящуюся реактивную установ ку, размещаемую на корме противолодочного корабля для выстреливания РКБ за корму корабля. Стволы калибра 302 мм расположены вертикально в два ряда и закреплены при помощи болтов за кронштейны к основанию пакета. В верти кальной плоскости стволы с о единены между собой болтами.
Данные для стрельбы (мо мент выстреливания, курс и

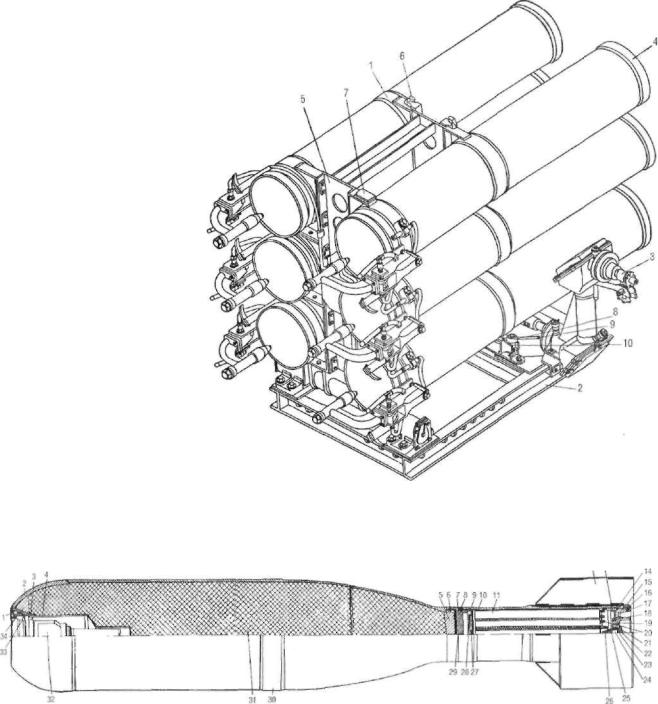

Реактивная установка «Бурун»:
1 — пакет стволов; 2 — рама; 3 — подъемный механизм; 4 — ствол; 5 — осно вание пакета; 6 — крюк; 7 — площадка для угломера; 8 — гайка; 9 — рукоятка; 10 — винт
12 13
Реактивная бомба РБК к установке «Бурун»:
1 — прижимное кольцо; 2 — корпус; 3 — головная втулка; 4 — оболочка; 5 — тротиловая пробка; 6 — винт; 7 — дно; 8 — винт; 9 —держатель; 10 — реактивная камера; 11 — пороховой заряд; 12 — стабилизатор; 13 — кольца; 14 — винт; 15 — гайка; 16 — винт; 17 — кольцо герметизации; 18 — кольцо; 19 — сопловая крышка; 20 — диафрагма; 21 — корпус свечи; 22 — изолятор; 23 — контакт; 24 — пиропатрон; 25 — пружина; 26 — наконечники; 27 — воспламени тель; 28 — лапка; 29 — прокладка; 30 — центрующий поясок; 31 — взрывчатое вещество; 32 — взрыватель; 33 — прокладка; 34 — тротиловая пробка

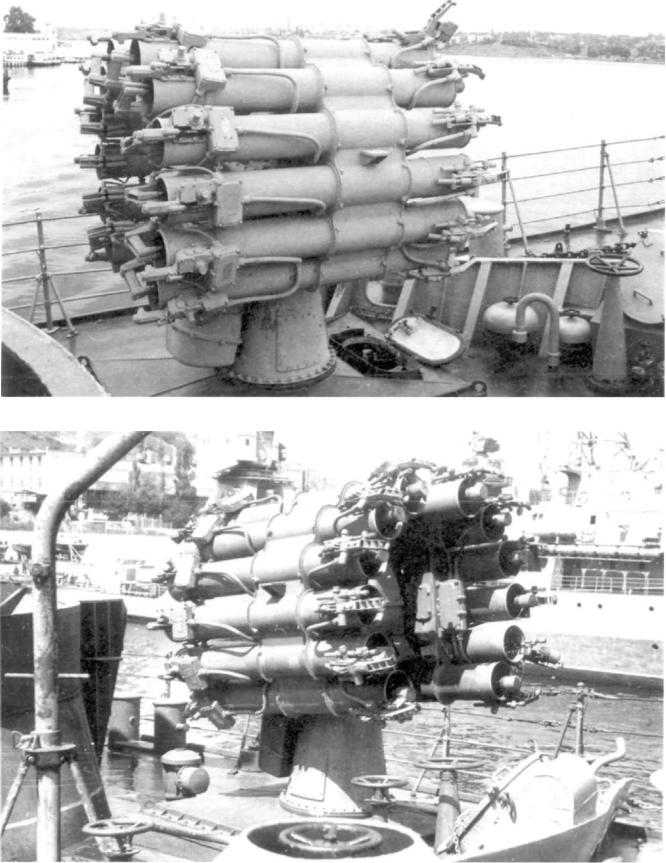

Установка РБУ-6000 «Смерч-2»
Установка РБУ-6000 «Смерч-2>
ства 101 кг марки ТГАГ-5 или МС 31. В РКБ установ лен взрыватель контактно-дистанционный, обеспе чивающий взрыв бомбы на глубинах до 355 м, и аку стический неконтактный взрыватель активного принципа действия ВБ-1М с радиусом реагирования 6 м. Скорость погружения РКБ в воде 11,4 м/с.
Системой «Бурун» вооружались эскадренные ми ноносцы проекта 56.
Глава 6.
РЕАКТИВНЫЕ БОМБОМЕТНЫЕ УСТАНОВКИ РБУ-6000 «СМЕРЧ-2» И РБУ-1000 «СМЕРЧ-3»
Общим и существенным недостатком реактивных бомбометов, разработанных и принятых на воору жение ВМФ в первое послевоенное десятилетие, яв лялось их ручное заряжание, что затрудняло много разовое использование бомбометов в свежую пого
ду и при волнении.

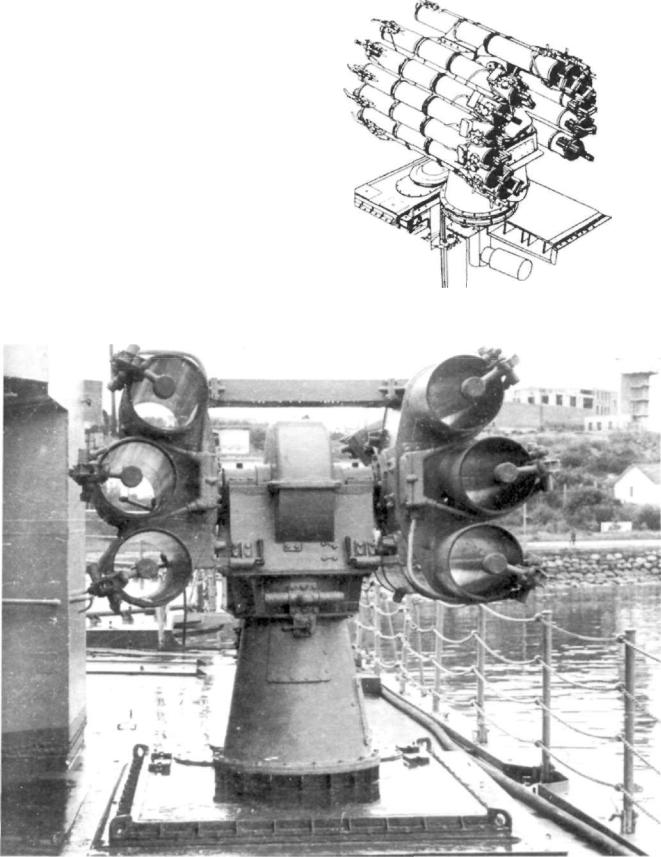

Установка РБУ-6000 «Смерч-2»
Установка РБУ-1000 «Смерч-3>

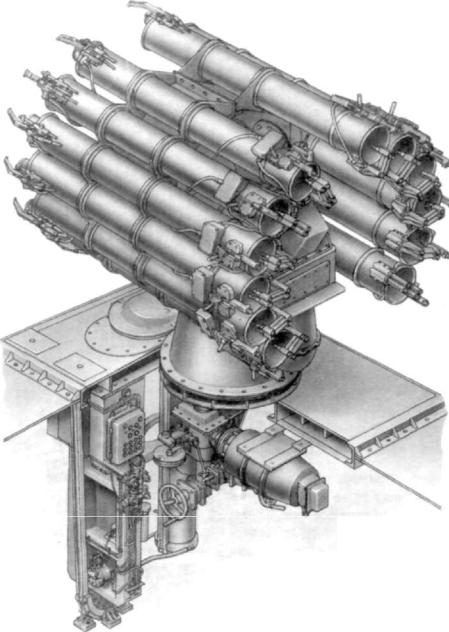

Установка РБУ-6000 «Смерч-2»
В 1961 году на вооружение принимаются новые, более совершенные реактивные бомбометные уста новки с механическим заряжанием «Смерч-2» и «Смерч-3» для залповой и одиночной стрельбы РГБ-60 и РГБ-10 по подводным лодкам и торпедам. Обе системы были разработаны в Московском ин ституте теплотехники.
Система «Смерч-2» включает дистанционную наводящуюся РБУ-6000, заряжающее устройство, глубинные бомбы РГБ-60 с взрывателем УДВ-60, систему ПУСБ «Буря» с приставкой «Зуммер».
Система «Смерч-3» включает дистанционно на водящуюся РБУ-1000, заряжающее устройство, глу бинные бомбы РГБ-10 с взрывателем УДВ-60, сис
тему ПУСБ «Буря» с пристав кой «Зуммер». ПУСБ «Буря» управляет огнем до четырех РБУ-6000. Время реакции с момента обнаружения подвод ной лодки до начала стрельбы 1—2 минуты.
РБУ-6000 представляет со бой стационарную, наводящу юся в двух плоскостях пуско вую установку с двенадцатью радиально расположенными стволами.
Под установкой в подпалубном помещении располага ется погреб с глубинными бом бами. Заряжание и разряжание пакета стволов производится с помощью заряжающего уст ройства, в которое бомбы из погреба подаются специаль ным подъемником. Выход об служивающего персонала на палубу для этой цели не тре буется.
После заряжания послед него ствола РБУ автоматичес ки переходит в режим наведе ния. После израсходования всех бомб она также автома тически переходит в положе ние «заряжание» — пакет стволов опускается на угол 90° и разворачивается для заря жания очередного ствола по курсовому углу.
Предельные углы наведе ния РБУ-6000 в вертикальной плоскости —15°, +60°; в гори зонтальной плоскости по кур совому углу — от 0° до +180°.
Скорость приводов наведе ния в автоматическом режиме 30 град./с, а в ручном — 4 град./с.
Боевое применение уста новки возможно при волнении до 8 баллов.
РБУ-1000 устроена аналогично, но имеет не 12, а 6 стволов.
Вместо ПУСБ «Буря» управление РБУ-6000 и РБУ-1000 может вестись от комплекса приборов уп равления стрельбой противолодочным оружием «Пурга».
РГБ-60 и РГБ-10 являются неуправляемыми ре активными снарядами с фугасными боевыми частя ми и реактивными двигателями на твердом топливе. Взрыватель УДВ-60, предназначенный для исполь зования в РГБ-60 и РГБ-10, обеспечивает подрыв боевых частей бомб при ударе о цель и на заранее установленной глубине в пределах от 15 до 350 м.
