Материал: Неуправляемые ракеты (1946-2002)

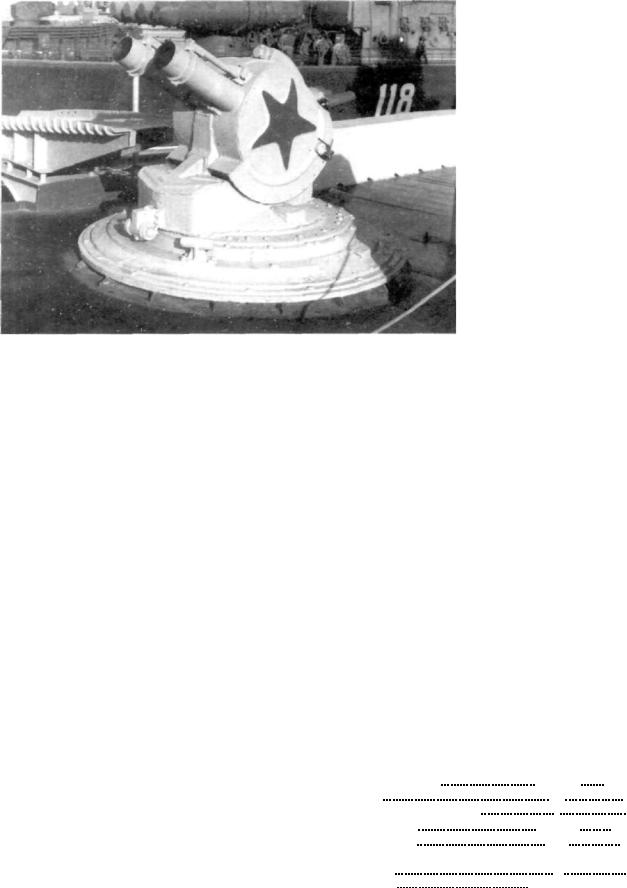

Корабельная пусковая установка ЗИФ-121

Согласно заключению комиссии, комплекс «ЗИФ-121-Терция», состоящий из турбореактивных снарядов пассивных радиолокационных помех типа ТСП-41, установка ЗИФ-121 и счетно-решающая система «Терция» государственные испытания вы ­ держали.

Установка ЗИФ-121 была принята на вооруже­ ние в 1969 году под индексом ПК-2.

Работы над снарядами — постановщиками теп­ ловых помех шли довольно бестолково. Первона­ чально создавались 140-мм снаряды в комбиниро­ ванном варианте, которые одновременно ставили и радиолокационные, и тепловые помехи. Но разра­ ботка таких снарядов была прекращена в 1962 году.

Был и поплавковый вариант снаряда тепловых помех, но ему отказали в финансировании.

На 1963 год 140-мм снаряды с горючими вещест­ вами для создания теплового (инфракрасного излу­ чения) находились в стадии изготовления полигон­ ной партии.

Рассмотрим устройство установки ЗИФ-121. Она представляет собой установку турельного типа с двумя открытыми направляющими трубами для пус­ ков 140-мм снарядов.

Подача снарядов из турникетов в направляющие трубы, установка времени срабатывания дистанци­ онных трубок (ТМР-44) и наведение установки по вертикали и горизонту осуществляется автоматиче­ ски, дистанционно от системы «Терция».

Загрузка снарядов в турникеты производится вручную из кранцев, расположенных вокруг установ­ ки в подпалубном помещении корабля. Обслужива­ ние установки при боевом использовании произво­ дится личным составом, состоящим из командира установки и двух заряжающих.

Наведение установки по уг­ лам вертикального и горизон­ тального наведения, вырабо­ танным системой «Терция», осуществляется при помощи дистанционного электронноследящего привода (ЭСП- ЗИФ-121).

Установка времени сраба­ тывания дистанционных трубок ТМР-44 снарядов на траекто­ рии по выработанным систе­ мой «Терция» данным произ­ водится при помощи дистанци­ онного электронно-следящего привода автоматического ус­ тановщика трубок (ЭСП-АУТ).

Установка ЗИФ-121 состо­ ит из верхней (надпалубной), нижней (подпалубной) враща­ ющихся частей и опорного ос­ нования.

Верхняя часть установки представляет собой газообте­ каемую конструкцию в виде

станка-лодыги, внутри которого на двухстороннем вертикальном шаровом погоне установлены люлька

ицапфа.

Кцапфе через промежуточные кольца прикреп­ лены направляющие трубы для пуска снарядов. На верхней части установки размещена часть механиз­ мов, обеспечивающих наведение труб на углы заря­ жания и стрельбы, а также механизм автоматическо­ го выброса неисправных снарядов.

Опорное основание представляет собой литой барбет, при помощи которого установка крепится к уравнительному кольцу. С барбетом скреплен ша­ ровой погон горизонтального наведения.

Нижняя часть установки состоит из механизмов, обеспечивающих работу всей установки в автомати­ ческом цикле, и включает в себя два автоматических установщика трубок, два турникета для загрузки снарядов на установку, системы электрооборудова­ ния, пневмооборудования и т. д.

Все эти механизмы смонтированы на общей ра­ ме, которая верхним фланцем крепится к шаровому погону.

Подпалубная часть установки закрыта съемным цилиндрическим кожухом с окнами для загрузки снарядов в турникеты и работы с механизмами уста­ новки вручную.

*Для корабля проекта 1208.

Данные снаряда Т С П - 4 1

* В большинстве документов снаряд называется М-140Ф, но такой индекс вносит путаницу — это снаряд М-14 оско­ лочно-фугасный, а не снаряд М-140 — фугасный.

Позже в боекомплект установки З И Ф - 1 2 1 были введены снаряды ТСП - 47, ТСТ - 47 и ТСТВ - 47 .

Снаряд — постановщик ложной радиолокацион ­ ной цели (ЛРЦ) Т С П - 4 7 при срабатывании в з а д а н ­ ной точке траектории образует облако дипольных отражателей с эффективной поверхностью р а с с е и ­ вания (ЭПР), близкой к ЭПР корабля в диапазонах длин волн, соответствующих диапазонам длин волн

радиолокационных головок самонаведения у п р а в ­ ляемых ракет противника. Для перекрытия в о з м о ж ­ ных диапазонов длин волн снаряд имеет несколько вариантов исполнения.

Снаряд — постановщик тепловых помех ТСТ - 47 образует при срабатывании облако тлеющих п и р о ­ технических элементов, характеристики излучения которых имитируют характеристики излучения к о ­ рабля в инфракрасном диапазоне длин волн.

Дальность постановки радиолокационной и т е п ­ ловой ложных целей — до 6000 м, высота постанов ­ ки — до 1000 м.

Снаряд — п о с т а н о в щ и к телевизионных помех ТСТВ - 47 при срабатывании выбрасывает контейнер, который, приводнившись, образует с помощью п о ­ плавкового устройства черно - белое аэрозольное облако над поверхностью воды, обеспечивая о п т и ­ ческий контраст и отражение лазерного излучения. Дальность постановки облака — 6000 м.

Основные характеристики снарядов

В настоящее время в Новосибирском институте прикладной физики для установки З И Ф - 1 2 1 р а з р а ­ ботан новый комбинированный снаряд.

Снаряд комбинированных оптических, тепловых, телевизионных и лазерных помех образует а э р о ­ зольное облако, обладающее оптическим контрас ­ том, инфракрасным излучением в рабочих д и а п а з о ­ нах длин волн современных головок самонаведения и способностью отражать лазерное излучение. И с ­ пользуемые принципы формирования аэрозольного

ложные цели с различными характеристиками и н ­ фракрасного излучения, лазерного отражения и п р о ­ странственно-временного развития облака в в и д и ­ мом диапазоне длин волн.

Глава 4.

К О М П Л Е К С Н Е У П Р А В Л Я Е М О Г О Р Е А К Т И В Н О Г О О Р У Ж И Я А - 2 2 3 «СНЕГ»

Основанием для разработки корабельной п у с к о ­ вой установки З И Ф - 1 2 1 М было решение Комиссии Совета Министров по в о е н н о - п р о м ы ш л е н н ы м в о ­ просам от 15 марта 1971 года. Конструктивные р а з ­ работки З И Ф - 1 2 1 М утвердили 13 января 1972 года.

Две опытные установки были изготовлены в 1974 году. Один из образцов прошел заводские испытания с 21 ноября 1974 по июнь 1975 года.

Государственные корабельные испытания опыт­ ного образца комплекса А-223 «Снег» были произ­ ведены с 13 по 22 августа 1975 года на головном речном артиллерийском корабле проекта 1208 (за­ водской № 201) на реке Амур в районе Хабаровска. В состав комплекса «Снег» входили: опытный обра­ зец установки ЗИФ-121 М (выпуска 1974 года) и опытный образец системы ПУС «Искра-1208». Сис­ тема ПУС «Искра-1208» обеспечивала наведение пусковой установки при дальности цели до 10 км, скорости корабля от 0 до 25 м/с и скорости цели от 0 до 30 м/с. Вес ПУС «Искра-1208» — 1230 кг. Управ­ ление огнем возможно с дальномерного поста или с главного командного пункта корабля. Дальномерновизирное устройство «Люмен» с лазерным дально­ мером предполагалось установить после освоения его промышленностью.

В ходе испытаний было выполнено 10 стрельб. Из них по видимой береговой цели — 5, по невидимой береговой цели — 4 и видимой морской цели — 1.

Средняя скорострельность составила 12—16 вы ­ стрелов в минуту, то есть 6—8 выстрелов в минуту на ствол. Все стрельбы по видимым береговым целям успешные. По видимой морской цели выполнена од­ на стрельба по щиту 5 х 2,15 м. Цель была накрыта, но попаданий в цель не отмечено.

Пусковая установка ЗИФ-121М мало отличается от своего прототипа. Основным отличием является отсутствие автоматического установщика трубки, так как осколочно-фугасные снаряды не имели дистан­ ционных взрывателей.

В пусковой установке ЗИФ-121 длительный огонь по понятным причинам не предусмотрен. Но при со ­ здании ЗИФ-121 М возникли серьезные трудности с обеспечением теплового режима при длительной стрельбе. В конце концов, пришли к режиму 20 зал­ пов, затем перерыв в течение 2—3 минут для охлаж­ дения от системы водяного охлаждения.

В боекомплект установки ЗИФ-121 М входит штатный армейский снаряд М-14-ОФ, доработан­ ный в части обеспечения безопасности эксплуатации в условиях воздействия сильных электромагнитных полей, создаваемых корабельными радиоэлектрон­ ными системами.

По сравнению с установками WM-18 и БМ-14-17, стреляющими также снарядами М-14-ОФ, основны­ ми преимуществами установки ЗИФ-121М являются:

а) возможность ведения стрельбы на ходу в ус­ ловиях качки;

б) исключается необходимость выхода личного состава на палубу для стрельбы и заряжания;

в) более высокий темп стрельбы; г) малые размеры верхней (надпалубной) части

установки и ее бронирование снижали вероятность поражения установки и боезапаса.

В ходе испытаний на корабле проекта1208 ком­ плекс А-223 «Снег» испытания выдержал и 17 сен­ тября 1975 года был рекомендован к принятию на

вооружение речных артиллерийских кораблей про­ екта 1208. В 1977 году комплекс был принят на во­ оружение.

Глава 5.

ПУСКОВАЯ УСТАНОВКА КЛ-101 (ПК-16)

С 82-мм ТУРБОРЕАКТИВНЫМ ПРОТИВОРАДИОЛОКАЦИОННЫМ СНАРЯДОМ РУПП-82*

Установка КЛ-101 и снаряды помех разрабаты­ вались по Постановлению СМ № 832-372 от 21 ию­ ля 1959 года.

Эскизно-технический проект установки КЛ-101 был выполнен ОКБ-43 и утвержден в сентябре 1960 года. Дальнейшая отработка установки КЛ-101 про­ изводилась ОКБ-34 в связи с ликвидацией ОКБ-43, согласно приказу от 11 января 1961 года.

Опытный образец, в который вошли одна уста­ новка правого исполнения и пульт управления, был изготовлен заводом № 7 в октябре 1961 года и про­ шел заводские испытания в ноябре того же года.

По результатам заводских испытаний ЦКБ-34 и завод № 7 доработали опытный образец, который в январе—феврале 1962 года прошел государственные полигонные испытания. На государственных испы­ таниях был выявлен ряд конструктивных недостатков комплекса, и он вновь был направлен на доработку.

Согласно приказу ГКОТ от 20 ноября 1963 года, в январе 1964 года работы по КЛ-101 (РУПП-82) бы­ ли переданы из ЦКБ-34 в ЦКБ-7. После новой дора­ ботки КЛ-101 прошла в мае 1963 — январе 1964 го­ да новые полигонные испытания.

В декабре 1965 года установка КЛ-101 была смонтирована на тральщике ТЩМ-827 (проекта 254- К), на котором с 22 по 24 декабря 1965 года была проведена первая проверка установки стрельбой. Результаты были неудовлетворительные, и потребо­ вались новые доработки. После доработки КЛ-101 была смонтирована на ТЩМ-135 (проекта 254) в ап­ реле 1966 года для проведения государственных ко­ рабельных испытаний.

Эти испытания были проведены с 20 мая по 20 июня 1966 года, причем КЛ-101 запускались как со снарядами радиолокационных, так и тепловых по­ мех. Доработка комплекса затянулась, и окончатель­ но комплекс ПК-16 был принят на вооружение в 1971 году.

Пусковая установка КЛ-101 представляет собой пакет с 16 направляющими трубами с консольным креплением на цапфе и вертикальной стенке. Уста­ новка имеет электрический (дистанционный) и руч­ ной приводы открывания передней крышки и ручной привод вертикального наведения.

Установка имеет только вертикальное наведение, которое может производиться в пределах от 0° до

60° с фиксированным положением пакета через 10°. Для управления стрельбой разработан специаль­ ный пульт, управляющий работой двух пусковых уста ­ новок (правого и левого борта). Пульт обеспечивает:

— автоматическую стрельбу при любой з а д а н ­ ной последовательности схода снарядов со с к о р о с т ­ рельностью 2 выстрела в секунду;

— автоматическую стрельбу одиночными с н а р я ­ дами и очередями по 2 и 3 снаряда через устанавли ­ ваемые интервалы времени в пределах от 20 до 100 секунд;

- полуавтоматическую стрельбу одиночными снарядами при любой заданной последовательности схода.

Пульт может обеспечивать стрельбу как из о д ­ ной, так и из двух установок одновременно.

Приведение заряженной установки в боевую г о ­ товность производится без выхода личного состава на верхнюю палубу и заключается в установлении на пульте заданного режима стрельбы и открывании передней крышки. Боевое обслуживание заряженной установки производится одним номером.

82-мм турбореактивные снаряды помех состоят из ракетного двигателя, примененного от штатного снаряда ТРОФС - 82, и головной части, выполняемой

вдвух вариантах, отличающихся видом снаряжения:

—головная часть, содержащая контейнер с м е ­ таллизированными д и п о л ь н ы м и отражателями — для постановки ложных радиолокационных целей;

—головная часть, содержащая систему ф а к е л - парашют со специальным составом, создающим при действии снарядов ложные тепловые цели.

Снаряды комплектуются дистанционной трубкой ТМР-44.

Ложные радиолокационные цели могут выстав ­ ляться на дальностях от корабля в пределах от 0,5 до 3,5 км, а тепловые цели — на дальностях от 2 до 3,5 км. Возможные высоты постановки ложных целей — от 100 до 1600 м.

Снаряды радиолокационных помех в з а в и с и м о с ­ ти от типа отражателей могут образовывать ложные цели, эффективно действующие в диапазоне волн от 2 до 12 см в течение 5 — 10 минут (в зависимости от метеоусловий).

Снаряды тепловых помех создают ложные цели, эффективно действующие в диапазоне длин волн 2—5 микрон в течение 50 — 80 секунд.

Испытания проводились с использованием с н а ­ рядов ТСП-60 в снаряжении с Д О С - 1 5 * при стрель ­ бе в дрейфе и на ходу корабля в условиях волнения моря около двух баллов и скорости ветра на высоте постановки дипольных облаков около 15 м/с.

Радиолокационные наблюдения и и з м е р е н и я производились на РЛС А Р С О М - 2 (длина волны 3,2 см), расположенной на берегу на высоте 25 м над уровнем моря.

* ДОС-15 — дополнительный отражатель длиной 15 мм. Кроме ДОС-15, ракета ТСП-60 снаряжалась ДОС-50, ДОС-10-13-16. ДОС-15-16-17-19 и ДОС-19-22-26.

Все снаряды ТСПР - 60 при проведении испытаний действовали безотказно и образовывали дипольные облака в заданной области пространства.

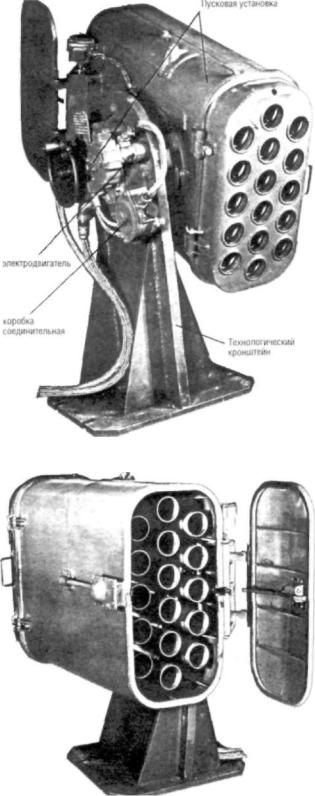

Пусковая установка КЛ-101

Пусковая установка КЛ-101 (с открытой крышкой)

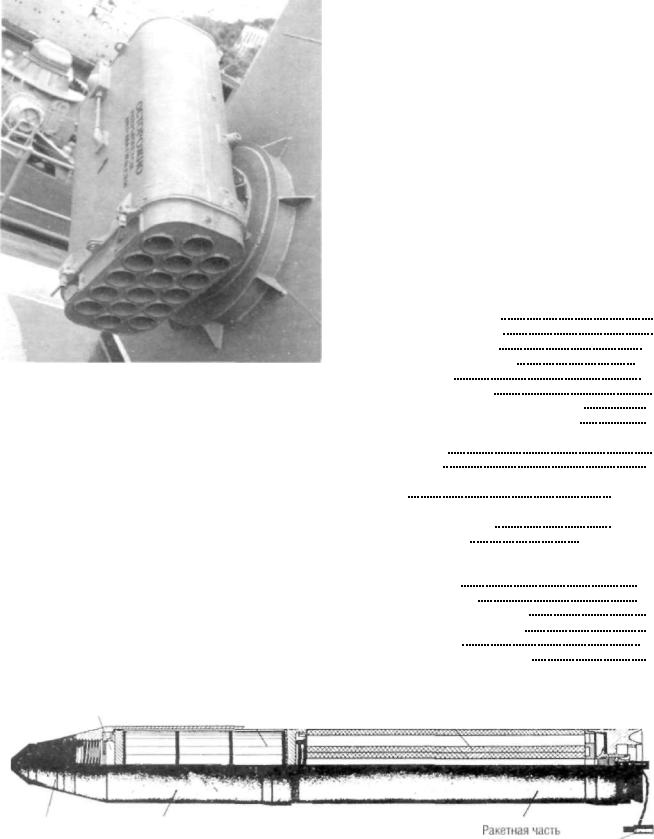

Пусковая установка ПК-16

В ходе испытаний было определено, что радиоло ­ кационная имитация корабля (имитация по средней мощности отраженных сигналов) возможна с п о м о ­ щью дипольного облака, образуемого д в у м я - ч е - тырьмя снарядами ТСП - 60 .

Измерения эффективной поверхности рассеива ­ ния дипольных облаков производились в условиях практического отсутствия явлений интерференции, в результате чего увеличение мощности отраженных от дипольных облаков сигналов не происходило.

Вусловиях же наблюдения дипольных облаков с воздуха, а также с кораблей, удаленных на большие расстояния, мощности отраженных от облаков с и г ­ налов могут оказаться больше измеренных на и с ­ пытаниях значений.

Входе испытаний снарядов тепловых помех с п у ­ сковой установки К Л - 1 0 1 запускались снаряды ч е р ­ тежа 1 1 0 8 - М , снаряженные г о р ю ч и м в е щ е с т в о м ,

выделяющим сильное инфракрасное излучение ( т и ­ па «47»). Было установлено, что: сигнал от ложной тепловой цели в диапазоне длин волн 2—3 микрона превышает сигнал от тральщика проекта 254 в 2 0 — 25 раз, от малого противолодочного корабля проек ­ та 201 - Т — в 35 — 40 раз; в диапазоне длин волн 3— 5 микрон соотношение сигналов соответственно 22 и 38 при эффективном времени действия 60 — 63 с е ­ кунды. Откуда был сделан вывод о достаточной э ф ­ фективности имитации всех этих кораблей с п о м о ­ щью одного 8 2 - м м снаряда чертежа 1108 - М . Время эффективного действия ложной тепловой цели было в пределах 50 — 80 секунд.

По результатам корабельных испытаний К Л - 1 0 1 была рекомендована к принятию на вооружение в В М Ф . В В М Ф первоначально предполагалось К Л - 1 0 1 присвоить шифр ПРК - 168, но затем передумали и остановились на шифре П К - 1 6 .

Комплекс П К - 1 6 размещен на кораблях проектов 206МР, 1135, 1135М, 6 1 , 61М, 1241, 1124 и других.

Данные установки П К - 1 6 ( К Л - 1 0 1 )

Пороховой заряд ракетной части
