- робочий процес на різних режимах і основні правила експлуатації доїльних установок, відмінності в роботі та конструкції.

2.1.2 Ознайомитись:

з порядком і правилами комплектування доїльної установки АДМ-8А для доїння 100 і 200 корів;

будовою та роботою доїльної установки УДМ-200 «Брацлавчанка», АД-100Б

Скласти звіт та захистити роботу.

2.2 Оснащення робочого місця

2.2.1 Фрагмент діючої доїльної установки АДМ-8А та УДС-

3Б.

2.2.2 Наочні стенди.

2.2.3 Методичні вказівки до лабораторної роботи №13.

2.3 Теоретичні відомості 2.3.1 Доїльні установки АД-100Б, ДАС-2В і УДС-В (рис. 1)

призначені для машинного доїння 100 корів в переносні доїльні відра при прив'язному утриманні корів. Вони складається з дев'яти доїльних апаратів, вакуум-проводу (трубопроводів 1″ і 11/2″), візка для перевезення фляг, пристрою промивання, шафи запасних частин, вакуумної установки (УВУ60/45). Доїльний агрегат обслуговують чотири дояри з двома доїльними апаратами кожен.

Технологічний процес роботи доїльного агрегату складається

знаступних операцій: а) підготовка до доїння; б) доїння; в) транспортування молока в молочне відділення; г) промивання і дезінфекція доїльного апарату.

Пристрій промивання монтують в мийному або молочному приміщенні ферми. Для обмивання зовнішніх поверхонь апаратів і ополіскування доїльної апаратури є два розбризкувачі, які рукавами (завдовжки 2,5 м) з'єднуються з водопроводом.

У режимі доїння роботу доїльного агрегату засновано на принципі відсмоктування молока доїльним апаратом з цистерни дійки вимені корови під дією розрідження (вакууму), що створюється в системі трубопроводів вакуумним насосом.

236

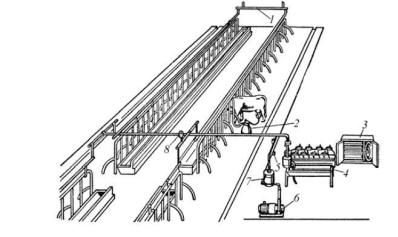

1 - вакуум-провід; 2 - доїльний апарат; 3 - шафа для зберігання дійкової гуми і запасних частин; 4 - установка для промивання апаратів; 5 - вакуум-регулятор; 6 - вакуумна установка; 7 - вакуумбалон; 8 – вакуумметр.

Рисунок 1 - Доїльні установки із збором молока в доїльні відра

Процес промивання здійснюється таким чином. Після закінчення доїння доїльну апаратуру, поверхні відер і кришок від молока обмивають з розбризкувачів.

Потім доїльні стакани апаратів опускають у відра (по два в кожне відро) і фіксують шайби колектора доїльного апарату в положення "Промивання". На штуцер з внутрішньої сторони кришок встановлюють насадки, опускають їх у відра і фіксують кришки дугами на горловині відра. Встановлюють їх на кронштейни колекторних труб, а магістральні вакуумні шланги підключають до кранів колекторної труби вакуум-проводу пульсопідсилювачів. У пластмасові відра, які встановлені на підлозі, заливають по 8 л гарячої води (55…65 °С) з мийно-дезінфікуючими засобами і відкривають крани на колекторній трубі.

Регулювання величини розрідження в системі здійснюється шляхом збільшення або зменшення кількості регулювальних шайб. Для збільшення розрідження додаткові шайби навісити, для зменшення -зняти. За показниками стрілки індикатора визначається запас продуктивності вакуумного насоса. Стрілка індикатора запасу

237

вакууму має бути за третьою міткою по вертикалі (подача повітря не більше 15 м3/год.).

Доїльну установку ДАС-2В призначено для тих же цілей, що і установка АД-100Б. Відмінність полягає в тому, що ДАС-2В комплектується уніфікованими доїльними апаратами АДУ-1 і вакуумними насосами УВУ60/45.

2.3.2 Доїльну установку АДМ-8А (рис. 2) призначено для механізації доїння корів у стійлах, транспортування видоєного молока в молочне відділення, індивідуального або групового (від 50 корів) обліку, фільтрації, охолодження та подачі його в місткості для тимчасового зберігання. Доїльну установку випускають у двох виконаннях АДМ-8А- 2 і АДМ-8А- 1, які обслуговують відповідно

200 і 100 корів.

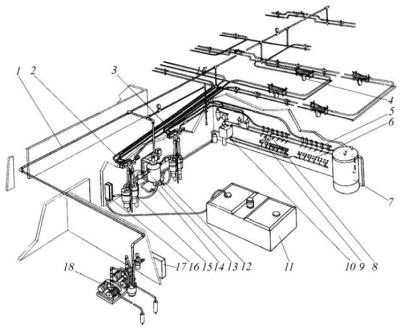

1 – вакуум-провід; 2 - перемикач; 3 - молокопровід; 4 - пристрій підйому; 5 – молоко-вакуумний кран; 6 - пристрій промивання; 7 - електроводонагрівач; 8 - пристрій зоотехнічного обліку молока (УЗМ-1А); 9 - доїльна апаратура; 10 - автомат промивання; 11 - резервуар молока; 12 - молочний насос; 13 - молокоприймач; 14 - фільтр; 15 - дозатор молока; 16 - охолодник молока;17 - шафа запасних частин; 18 - установка вакуумна УВУ-60/45А

Рисунок 2 – Доїльна установка АДМ-8А

238

Установка складається з наступних основних вузлів (див. рис. 1): уніфікованої вакуумної установки УВУ-60/45А 18, молоко- 3 і вакуум-проводів 1, доїльної апаратури, лічильників групового та індивідуального (УЗМ-1А) 8 надою, а також дозаторів молока 15, молокоприймача 13, фільтра 14, пластинчатого охолодника 16, молочного насосу 12, пристрою для піднімання молоко - та вакуумпроводів 4, автомату промивання молочної лінії 10, перемикача 2 та шафи запасних частин 17. Стійлові ланки вакуум-проводу і молокопроводу розташовують в стійловому приміщенні. Молокоприймач, молочний насос, дозатори, автомат промивання розташовують в спеціальному приміщенні (молочній); вакуум-насоси - у вакуум-насосній.

Уніфіковану вакуумну установку УВУ-60/45А (рис. 3) приз-

начено для створення робочого вакууму у системі вакуум-проводів. По вакуум-проводу (виготовлений із стальних оцинкованих труб) підводиться робочий вакуум до пульсатора доїльних апаратів, а також до молокоприймача.

1 - двигун; 2 - вакуум-насос; 3 - маслянка; 4 - рама

Рисунок 3 - Вакуумна установка УВУ 60/45

Вакуум-регулятор підтримує постійність вакууму в системі шляхом відкриття клапана регулятора при вакуумі вище за норму і закриття - при його зниженні.

Вакуум-регулятор АДМ 08.000 (рис. 4) застосовують на усіх доїльних установках уніфікованого ряду. Він складається з двох частин: власне регулятора і індикатора резерву подачі вакуумнасоса. Клапан 1 спирається на сталеве сідло 2, вмонтоване в пластмасову кришку 3. При ввімкненому вакуум-насосі перепад тисків, діючий на клапан, урівноважується вантажем - сталевими шайбами 5. Для збільшення чутливості регулятора вантаж підвішено до кла-

239

пану на пружині 4. Для гасіння коливань пружини вантаж знизу обладнано амортизуючими шайбами 7, зануреними в масло. У прозорий ковпак 6 заливають близько 0,4 кг дизельного масла. У міру забруднення (приблизно 1 раз на місяць) масло в регуляторі міняють.

Прапорець 9 індикатора резерву подачі вакуум-насоса показує кількість резервного повітря (на шкалі 10 є три мітки, відповідні 5, 10 і 15 нм3/год.) від загальної подачі вакуумного насоса.

Прапорці індикаторів у вакуумних насосів під час доїння повинні знаходитися нижче за третю мітку шкали, тобто повітря повинно підсмоктуватися більше 15 нм3/год.

1 - клапан; 2 - сідло; 3 - кришка; 4 - пружина; 5 - шайби (вантаж); 6 - ковпак; 7 - шайби амортизуючі; 8 - основа індикатора продук-

Рисунок 4 - Регулятор вакууму АДМ 08.000

Вакуум-проводи служать для передачі вакууму до місць видоювання корів. Для цього використовують водогазопровідні оцинковані труби. Магістральні ділянки вакуум-проводу доїльної установки виготовляють з труб з умовним проходом 40 мм, а робочі ділянки (уздовж стійл корівника в місцях доїння тварин) - 25 мм. На вакуум-проводі встановлено три вакуумметри 4 для контролю вакууму в системі: в приміщенні вакуум-насосної, в молочному відділенні молокоприймача і в центральному проході корівника.

За рахунок того, що більшість типів вакуумних насосів відкачують із вакуумної системи повітря порціями, вакууметричний тиск, який встановлюється в системі, має постійну і змінну складові (пульсації). Для згладжування пульсацій вакууму у систему включають додаткову місткість – вакуумний балон (рис. 5) з відкидним шарнірно закріпленим дном. Він виконує також функцію відстійника, де збираються волога і бруд, що потрапляють у вакуумпровід з повітрям або випадково молоко внаслідок переповнення
