Материал: МЕХАНІЗОВАНІ ТЕХНОЛОГІЇ В ВИРОБНИЦТВІ СІЛЬСЬКОГОСПОДАРСЬКОЇ ПРОДУКЦІЇ ТДАТУ

2 ВКАЗІВКИ ДО ВИКОНАННЯ РОБОТИ

2.1 Програма робіт

2.1.1 Вивчити призначення, будову та принцип дії:

–стійлового обладнання для утримання ВРХ: ОСК-25, ОСК25А, ОСК-Ф-27, ОСП-Ф-26;

–обладнання для напування ВРХ: АП-1А, ПА-1А, АГК-4Б.

2.1.2 Ознайомитись з:

–обладнанням для утримання ВРХ без прив’язі;

–обладнанням для утримання телят;

–тенденціями розвитку обладнання для утримання ВРХ в Західній Європі.

Скласти звіт та захистити роботу.

2.2 Оснащення робочого місця

2.2.1 Методичні вказівки до лабораторної роботи №1. 2.2.2 Автонапувалки АП-1А, ПА-1А 2.2.3 Наочні стенди.

2.2.4 Інструкція з охорони праці на робочому місці. 2.2.5 Література.

2.3 Теоретичні відомості

На території України найбільшого поширення знайшли прив’язний і безприв’язний способи утримання великої рогатої худоби. Крім того, для телят практикується утримання у клітках і станках.

Прив’язний спосіб утримання худоби в минулому був традиційним і до теперішнього часу використовується на багатьох фермах (особливо молочного напрямку). Цей спосіб утримання відзначається простотою організації робіт, і поряд з цим, забезпечує добрі умови по догляду за тваринами, краще враховує їх індивідуальні особливості, сприяє раціональному використанню кормів та підвищенню їх продуктивності.

Безприв’язний спосіб утримання худоби сприяє застосуванню сучасних засобів механізації, кращій організації і спеціалізації праці, що дозволяє підняти продуктивність праці і знизити трудомісткість вироблюваної продукції. Безприв’язно-боксове утримання – це найбільш досконала форма безприв’язного утримання худоби. Корівники при даному способі утримання найбільш повно відповідають фізіологічним потребам тварин і зоогігієнічним нормативам. При безприв’язному утриманні головним елементом технології

6

являється організація повноцінної безперебійної годівлі. При такому способі утримання використовуються спеціально обладнані бокси, в яких корови відчувають себе найбільш комфортно (рис. 1).

Рисунок 1 – Корівник для безприв’язного утримання худоби, який обладнано боксами

Відомо, що продуктивність корів молочного напряму залежить від циркуляції крові через вим’я тварини. Чим більше крові пройде через вим’я, тим більше молока буде давати корова. Тому продуктивна корова молочного напрямку повинна по можливості більше лежати. У цьому випадку лактаційна функція корови буде максимальною. В якості підстилки в боксах можуть використовуватись солома, річковий пісок, перероблена тверда фракція гною або спеціальні мати чи матраци. Мат або матрац представляє собою пресований лист, що виготовлено за спеціальною технологією з перероблених відходів поліпропилену або інших матеріалів. Всередині мата розміщені кабелі для обігріву його поверхні. Це гарантує рівномірну подачу тепла по всьому мату (рис. 2).

Рисунок 2 – Електричні мати (трикутний і прямокутний) для корів

7

Останнім час на тваринницьких фермах України успішно використовується закордонний досвід встановлення механічних щіток для чищення корів (рис. 3). Щітки здійснюють не тільки чищення корів, але і виконують масажні функції.

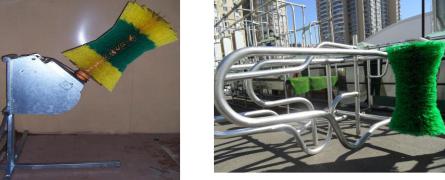

Рисунок 3 – Щітки для чищення корів

2.3.1 Стійлове обладнання

Важливе значення при прив’язному утриманні худоби має обладнання прив’язі, яка повинна обмежувати поздовжні переміщення тварин, але не заважати їх відпочинку, споживанню корму та води. Прив’язі бувають індивідуальні і групові; жорсткі (рамні, хомутові) і ланцюгові (двоабо трикінцеві); ручні, напівавтоматизовані і автоматизовані.

Стійлове обладнання ОСК-25 призначено для групового прив’язування і відв’язування корів. Воно складається з трубчастої рами з водопроводом для напування тварин, кронштейнів для кріплення вакуумта молокопроводів і механізмів для групового та індивідуального прив’язування і відв’язування 25 корів (рис. 4, а).

Верхня труба рами одночасно є і водопроводом. До вертикальних трубчастих стояків за допомогою кронштейнів прикріплюють автонапувалки, до верхньої водопровідної труби на повзунах – шийну трубчасту раму, яка фіксує корову в стійлі. Рама має два шарніри, які забезпечують певні можливості переміщення корови у стійлі (під час годівлі, напування, лежання). Повзуни всіх шийних рам з’єднані між собою штангами з фіксатором і механізмом привода, тягами та ланцюгами. Фіксатори штанги постійно зчеплені з повзунами. Привод повзунів здійснюється вручну за допомогою важеля, приводної зірочки і ланцюга. При повороті важеля повзуни розхо-

8

дяться в різні боки і розкривають шийні рами, відв’язуючи всю групу корів. Поворотом важеля механізму привода в протилежному напрямку закривають шийні рами і прив’язують корів.

а – групова жорстка прив’язь ОСК-25: 1 – автонапувалка; 2 – кар-

кас; 3 – механізм прив’язування-відв’язування; 4 – кронштейн; 5 - привод прив’язі; 6 – обмежувальний ланцюг; 7 – шийна рама;

б – групова ланцюгова прив’язь ОСК-25А: 1 – стійлова рама; 2 – обме-

жувач (на дві голови); 3 – кронштейн; 4 – регулювальна планка; 5, 6 – розподільник

Рисунок 4 – Стійлове обладнання для утримання корів на прив’язі

Обладнання ОСК-25А на відміну від ОСК-25 дозволяє при відв’язуванні залишати окремих корів на прив’язі, а також відв’язувати окремих корів без розфіксації всієї групи. В ОСК-25А комплект шийних рам замінено на вертикальний і охоплюючий ланцюги, а механізми прив’язування з приводними штангами - на механізм відв’язування. Ланцюгова двокінцева прив’язь (рис. 4, б) складається з вертикального довгого ланцюга: знизу він кріпиться до підлоги стійла, а зверху фіксується на брусі стійлової рами. Вертикальний ланцюг проходить крізь нижнє і верхнє кільця короткого ланцюга - ошийника, який при підніманні і опусканні тварини ковзає по вертикальному ланцюгу.

Обладнання стійлове ОСК-Ф-27 забезпечує індивідуальне прив’язування, групове та індивідуальне відв’язування корів, кріп-

9

лення молокота вакуумних трубопроводів і підведення води. Порівняно з ОСК-25А дозволяє залишати будь-яку кількість тварин на прив’язі без додаткових ланцюгів при груповому відв’язуванні. Має зручнішу і безпечнішу прив’язь тварин при їх підході до годівниці. Прив’язування здійснюється з боку кормового проходу і для цього скотарю не потрібно заходити в стійло. Трубу прив’язі розміщено над годівницею і запобігає виходу тварини через годівницю в кормовий прохід, а також контакту ланцюга з підлогою і забрудненню його.

Збірне стійлове обладнання ОСП-Ф-26 призначено для само-

прив’язування корів, групового та індивідуального їх відв’язування, а також для кріплення молокота вакуумпроводів, забезпечення тварин водою.

Секція обладнання складається із стійлової рами (рис. 5), яка має стояки з кронштейнами для кріплення молочного і вакуумного трубопроводів, основи з напувалками, що виконує функцію водопроводу, огорожі і прив’язі з пасткою.

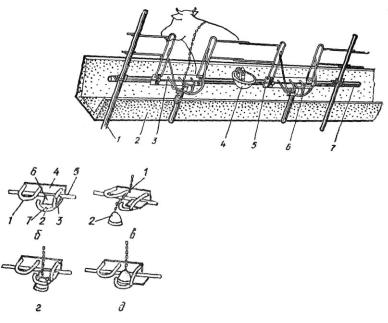

а– загальний вид: 1 – стояк; 2 – годівниця; 3 – тяга; 4 – напувалка; 5 - пастка; 6 – плечовий обмежувач; 7 – водопровід; б – будова пастки: 1 – замкнута напрямна; 2 – відкрита напрямна; 3 – підтримувальний кронштейн; 4 – монтажна плита; 5 – тяга; 6 – пластина; 7 – петля; в – схема автоматичного прив’язування: 1 – лан-

цюг; 2 – гумовий тягар; г, д – відповідно зафіксоване і розфіксоване положення

Рисунок 5 - Стійлове обладнання з автоматичною прив’яззю ОСП-Ф-26

10
