Очищене молоко поступає в охолоджувач 22. Першу половину охолодника (до розподільної пластини) молоко заповнює через один простори між пластинами, піднімаючись вгору. Потім крізь верхній отвір розподільної пластини молоко переходить в другу половину охолодника, заповнює через один простори між пластинами і опускається вниз. Охолоджене молоко виходить патрубком

16.

Вода в охолодник подається з холодильної установки трубопроводом 20. Вона надходить в інші простори між пластинами (не заповнені молоком) спочатку другої половини охолодника, піднімаючись вгору, потім верхнім отвором розподільної пластини переходить в другу половину охолодника, опускається вниз і виходить з охолодника через патрубок 15. Рухаючись між пластинами, вода охолоджує молоко. При цьому зустрічний рух потоків (молоко і вода) дозволяє мати нижчу температуру молока при тій же температурі води. Гофрована форма пластин збільшує площу теплообміну, сприяє завихренню потоків води та молока, що приводить до інтенсивного теплообміну.

До початку роботи установку необхідно промити теплою водою (температура 50…60 0С (323…333 0К). Потім вмикають насос для подачі води та молочний насос 3. Очищення молока потрібно починати з таким розрахунком, щоб закінчити його не пізніше, ніж через 10…15 хвилин після закінчення доїння корів.

Охолодник промивають після кожної зміни, а очисний барабан через кожні 2,5 години роботи. При митті пластинчастого охолодника шланги 4 та 6 з'єднують між собою, у ванну 36 заливають воду з температурою 30 0С (303 0К), шланг 2 опускають у ванну 1, вмикають насос 3. Вода насосом подається в охолодник, проходить між пластинами шляхом руху молока і шлангом 16 відводиться на злив. Після промивання водою, охолодник протягом 15 хвилин промивають мийним розчином в циркуляційному режимі. Потім у ванну заливають чисту воду і промивають нею протягом 10 хвилин. Деталі барабана-очисника, приймально-відвідного пристрою та молочного насоса миють вручну, спочатку в теплій воді, потім в розчині, знову в теплій воді, а прополіскують в чистій проточній воді.

Дезинфекцію очисника-охолодника проводять влітку через день, а взимку один раз на 5 днів. При дезинфекції використовують

291

0,1% розчин гіпохлорита натрію або гіпохлорита кальцію. Один раз на місяць пластинчастий охолодник розбирають і чистять вручну. Для цього відкручують гайки на стягувальних болтах, відсувають плиту 21 до упору на штангах і по черзі чистять пластини. Потім збирають пластини в пакет, закручують гайки стягувальних болтів і промивають охолодник водою.

Таблиця 2 - Технічна характеристика очисника-охолодника ОМ-1

Танк-охолодник ТО-2А призначений для охолодження та зберігання молока. Він складається (рис. 7) з кришки 2 із заливною горловиною 1, корпусу з зовнішнім кожухом 12, молочної цистерни 13, мішалки 4 з електроприводом, молочного крана 10. Молочна цистерна танка омивається холодною водою або іншим холодоагентом, що подається в сорочку танка патрубком 7. Після цього вода відводиться з танка через патрубок 11.

Танк обладнаний мірною лінійкою 6 та термоконтактним давачем 3 температури молока.

Теплоізоляційний шар 8 зменшує теплообмін з навколишнім середовищем і сприяє збереженню заданої температури молока всередині цистерни.

Таблиця 3 - Технічна характеристика танка охолодника ТО-2А

292

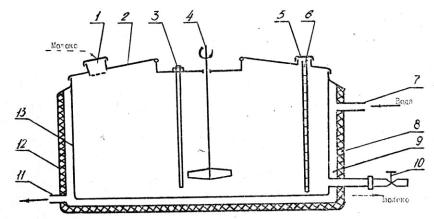

1 – заливна горловина, 2 – кришка, 3 – термоконтактний давач, 4 – мішалка, 5 –кришка мірної лінійки, 6 – мірна лінійка, 7 – патрубок для подачі охолоджуючої рідини, 8 – термоізоляція, 9 – водяна сорочка, 10 – молочний кран, 11 – патрубок для відводу охолоджуючої рідини, 12 –кожух

Рисунок 7 – Структурна схема танка охолодник молока ТО-

2А

2.3.3 Пастеризатори

Для знищення небажаних мікроорганізмів в молоці його пастеризують. Пастеризаційно-охолоджувальна установка ОПФ-1-300 призначена для очищення, пастеризації та охолодження молока.

Вона складається (рис. 8) з пластинчастого теплообмінного апарату 1, відцентрового очисника 2, трубчастого витримувача молока 6, вирівнювального бака 4, молочного насоса 3, насоса для гарячої води 7, бойлера 8, інжектора 9, перепускного клапана 10, пульта управління 5.

Пластинчастий апарат, в свою чергу, складається з п'яти теплообмінних секцій: І та ІІ - регенерації, ІІІ – пастеризації, ІV та V - охолодження. Секції розділені між собою розподільними плитами зі штуцерами для підведення і відведення відповідних рідин.

293

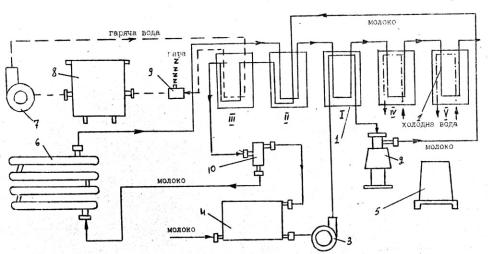

1 – пластинчастий теплообмінний апарат, 2 – очисник, 3 – молочний насос, 4 –вирівнювальний бак, 5 – пульт керування, 6 – витримувач молока, 7 – насос водяний, 8 – бойлер, 9 – інжектор, 10 – перепускний кран

Рисунок 8 – Конструктивно-функціональна схема пастериза- ційно-охолоджувальної установки ОПФ-1-300

Робочий процес установки проходить таким чином. Моло-

ко подається у вирівнювальний бак 4. Постійний рівень молока (повинен бути не менше 300 мм) підтримується поплавковим пристроєм, для запобігання потрапляння повітря в насос 3. З бака 4 молоко насосом 3 направляється в першу секцію регенерації. В цій секції молоко попередньо нагрівається потоком гарячого молока, що надходить із секції пастеризації через другу секцію регенерації. Потім нагріте до З7…40 0С (310…313 0К) молоко виходить із першої секції і поступає в молокоочисник. Очищене від домішок молоко з очисника потрапляє в другу секцію регенерації, де нагрівається молоком, що виходить з секції пастеризації. Після цього молоко переходить в секцію пастеризації, де нагрівається гарячою водою до заданої температури 900С (363 0К). З пастеризатора молоко електрогідравлічним перепускним клапаном 10 направляється у витримувач 6 і знаходиться там 300 секунд, а потім послідовно проходить другу і першу секції регенерації, де частково віддає тепло зустрічнім потокам молока.

294

Далі молоко подається послідовно в четверту та п'яту секції охолодження, де охолоджується водяним і розсольним холодоносіями до температури 5…6 0С (278…281 0К).

Режими роботи установки контролюються і регулюються автоматично. Перепускний клапан 10 автоматично переводить потік молока на повторну пастеризацію при його температурі нижче 3630К. Вода для пастеризації підігрівається в бойлері 8 парою, що поступає через інжектор 9 з паропроводу, а потім подається водяним насосом 7 - в секцію ІІІ установки. Регулювання подачі пари здійснюється автоматично електрогідравлічним регулюючим клапаном, встановленим на подаючому паропроводі, залежно від температури молока. При зниженні його температури подача пари збільшується, а при підвищенні - зменшується.

Таблиця 4 - Технічна характеристика ОПФ-1-300

Пастеризатор ОПД-1М призначено для теплової пастеризації молока та вершків.

Він складається (рис. 9) з корпусу 20, молочної ванни 3, витискувального барабана 2, приймальної молочної лійки 6, парової камери 4, паропроводів 8, трубопроводів конденсату 12, запобіжного клапана 15, валу 17, трубопроводу для відведення молока з триходовим краном 9. Привод валу 17 здійснюється від електродвигуна пасовою передачею.

Барабан 2 та молочна ванна 3 мають форму зрізаного конуса і виготовлені з нержавіючої сталі. На зовнішній поверхні ванни знаходяться сльозникові кільця 14, якими стікає конденсат. Ванна вміщена в сталевий циліндр, між стінками ванни є парова оболонка 4. В середині ванни на вертикальному валу 17 установлено пустотілий витискувальний барабан 2. Величина зазору між стінками барабана та ванни становить приблизно 5 мм і регулюється довжиною втулок 18. На боковій поверхні витискувального барабана є чотири спірально розміщених виступи висотою 2-3 мм, які при
