чних домішок. Сепаратор має також пристрій для нормалізації молока за жирністю.

Сепаратор (рис. 4) складається із станини 19, приймальновідвідного пристрою 8, барабана 3, приводного механізму 1.

1 – приводний механізм, 2 – зубчасте колесо, 3 – барабан, 4 – напірний диск для вершків, 5 –напірний диск для відвійок, 6 – патрубок відвійок, 7 – вентиль, 8 – приймально-відвідний пристрій, 9 – патрубок вершків, 10 – напірна камера, 11 – розділювальна тарілка, 12 – верхня тарілка, 13 – кришка барабана, 14– затяжне кільце,15– прокладка,16– основа барабана, 17– верхній підшипник,18– вертикальний вал,19– радіально-упорний підшипник, 20– станина, 21– шестірня, 22– горизонтальний вал, 23– тахометр

Рисунок 4 - Структурна схема сепаратора ОСП - 3

Станина в верхній частині має чашу, а в нижній - масляну ванну. В чаші розміщений барабан та приймально-відвідний пристрій, в масляній ванні - приводний механізм. На нижній частині станини змонтований електродвигун.

Приймально-відвідний пристрій призначений для подавання молока в барабан та відведення під напором вершків та відвійок з барабана. Пристрій складається з поплавкової камери 8, центральної трубки, напірних дисків для відведення вершків та відвійок, патрубків відведення вершків 9 та відвійок 6. Приймально-

286

відвідний пристрій має вентилі 7 для регулювання жирності вершків.

Барабан складається з основи 16, кришки 13 та затяжного кільця 14. В барабані розмішені тарілкотримач, нижня тарілка, пакет проміжних тарілок, верхня 12 і розділювальна тарілка 11.

Герметичність між кришкою та основою забезпечується гумовою прокладкою 15. Зверху до кришки барабана за допомогою затяжного кільця притискається кришка напірної камери 10.

Привод складається з фрикційної відцентрової муфти, горизонтального 22 та вертикального 18 валів. Відцентрова муфта передає обертання від електродвигуна на горизонтальний вал. Зубчасте колесо 3 входить в зчеплення з вертикальним валом 18, а шестірня 21 обертає тахометр 23, за допомогою якого визначається частота обертання барабана.

Процес розділення молока в даному сепараторі майже такий, як і в сепараторі СОМ-3-1000, лише відведення вершків та відвійок з барабана дещо інше. В барабані між верхньою 10 та розділювальною 9 тарілками встановлено напірний диск 4 для вершків, а в напірній камері 8 (рис. 4) - диск 5 для відвійок. Напірні диски мають канали, направлені по спіралі від периферії диска до центрального отвору. Для проходу відвійок в горизонтальній перегородці горловини барабана є вертикальні отвори. Вершки та відвійки, що обертаються разом з барабаном, захоплюються дисками і виводяться під тиском з сепаратора. Напірні диски створюють тиск 150…250 кПа.

Жирність вершків регулюється вентилями на виході вершків та відвійок. Пристрій для нормалізації молока встановлюють в приймально-відвідному обладнанні (рис. 5).

Для нормалізації жирності молока краном 4 відповідну частину вершків направляють з'єднувальною трубкою 3 в корпус нормалізатора 7, яким виходять відвійки. Тут вершки змішуються з відвійками і нормалізоване молоко відводиться патрубком 8. При нормалізації молока відхилення за вмістом жиру не повинно перевищувати 0,1% .

287

1 – патрубок для відвійок, 2 – патрубок для вершків, 3 – з’єднувальна трубка, 4 – регулювальний кран, 5 , 6 – вентилі регулювання жирності вершків, 7 – корпус нормалізатора, 8 – патрубок для виходу нормалізованого молока, 9 – патрубок для виходу вершків

Рисунок 5 – Пристрій для нормалізації молока

Таблиця 1 - Технічна характеристика сепараторів

2.3.2 Охолодники молока

Молоко охолоджують та очищують від механічних домішок, щоб збільшити період зберігання його в свіжому вигляді.

Очисник-охолодник ОМ-1А призначений для відцентрового очищення та охолодження молока. Він складається (рис. 6) з відцентрового очисника 9, пластинчастого водяного охолодника 22, шлангів для молока та води.

288

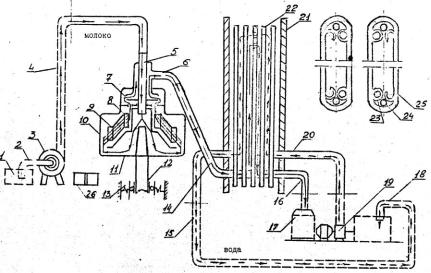

1 – ємність для молока, 2 – патрубок молочний, 3 – насос молочний, 4 – шланг, 5 – трубка молочна, 6, 14 – патрубок очищеного молока, 7 – напрямний диск, 8 – тарілкотримач, 9 – очисний барабан, 10 – кришка, 11 – основа, 12 – вертикальний вал, 13 – верхня опора вала, 15,18 – трубопровід води, 16– патрубок охолодженого молока, 17– молочний танк, 19– насос водяний, 20– трубопровід холодної води, 21– плита, 22– пластини, 23– отвір пластини, 24– отвір для штанг, 25– гумова прокладка, 26–ванна

Рисунок 6 – Конструктивно-функціональна схема очисника-охолодника молока ОМ-1А

До складу відцентрового очисника (рис. 6) входять очисний барабан 9, приймально-відвідний пристрій 5, 6, приводний механізм. Барабан складається з основи 11, кришки 10, тарілкотримача 8, пакета тарілок, напрямного диска 7. Зазор між тарілками - 1 мм. В барабані очисника-охолодника ОМ-1А замість пакета тарілок встановлена крильчаста вставка. Приймально-відвідний пристрій забезпечує подачу молока в очисний барабан та відведення з барабана очищеного молока.

Приводний механізм складається з електродвигуна, редуктора, вертикального валу 12 (веретено), горизонтального валу з фри- кційно-відцентровою муфтою, пульсатора, за допомогою якого контролюють частоту обертання барабана. При включенні пульсатора

289

натисканням кнопки ведуть відлік: 47…49 поштовхів в хвилину, що відповідає робочій частоті обертання барабана. Барабан кріпиться на веретені гайкою.

Пластинчастий охолодник має пакет пластин 22 та дві плити 21. Крізь отвори 24 пластин та плит проходять дві штанги. За допомогою болтів та гайок пластини та плити збираються в один пакет. Кожна пластина має чотири технологічні отвори: два верхніх і два нижніх. Розподільна пластина, що установлюється в середині пакету, має тільки два верхніх отвори. На пластини наклеєні гумові прокладки, які забезпечують відповідний зазор між пластинами, а також перекривають в кожній пластині ліві або праві отвори. При складанні пакету ліві і праві пластини чергують, що забезпечує утворення двох систем каналів. Кожна з цих систем сполучається двома отворами пластин зверху і знизу. Пластини мають рифлену форму, що збільшує поверхню теплообміну і забезпечує інтенсивне перемішування молока, яке рухається між пластинами. Холодоагентом, що використовується в охолоднику, є вода, яка подається з водоохолодної або теплоохолодної установки.

Робочий процес очисника-охолодника. Вмикається елект-

родвигун приводу і барабан починає набирати необхідні оберти. Молоко в очисник подається насосом 3, на вихідному патрубку якого встановлюють спеціальний штуцер, що пропускає 1000 л молока за годину. З приймально-відвідного пристрою молоко надходить в барабан очисника. Центральною молочною трубкою 5 і каналом тарілкотримача 6 молоко потрапляє в простір між пакетом тарілок барабана 9 і кришкою 10. Під дією відцентрової сили всі домішки видаляються з молока і відкидаються до кришки барабана. А молоко під тиском нових порцій вертикальними каналами між тарілкотримачем, а також кришкою барабана підіймається вгору. Далі молоко проходить крізь направляючий диск 7 і шлангом 6 подається в охолодник. Під час проходження молока між тарілками відбувається додаткова його очистка від домішок. Домішки сповзають з тарілок і прилипають до стінок кришки барабана. В процесі роботи очисника на стінках кришки барабана поступово накопичується шар домішок, зазор між кришкою та барабаном зменшується і виділення домішок припиняється. Тому через 2,5 години роботи очисник необхідно зупиняти, розбирати і мити.
