2. ВКАЗІВКИ ДО ВИКОНАННЯ РОБОТИ

2.1 Програма роботи

2.1.1 Вивчити:

-призначення, будову та принцип дії сепараторів СОМ-3- 1000, ОСП-3 та „Мотор Січ - 500” [1, с. 237...248 ; 2, с.

191...193; 4];

-призначення, будову та технологічний процес очисників-

охолодників молока ОМ-1А, ТО-2А [1, с. 248...250]; - пастеризаційно-охолодні установки: будову та принцип

дії ОПФ-1-300, ОПД - 1М [1, с. 221...234].

Скласти звіт та захистити роботу.

2.2 Оснащення робочого місця

2.2.1 Методичні вказівки до лабораторної роботи №15. 2.2.2 Молочні сепаратори СОМ-3-100 та ОСП-3.

2.2.3 Обладнання для очищення, охолодження та пастеризації молока ОМ-1А, ТО-2А, ОПФ-1-300 та ОПД-1М.

2.2.4 Наочні стенди.

2.2.5 Інструкція з охорони праці на робочому місці. 2.2.6 Література.

2.3 Теоретичні відомості 2.3.1 Сепаратори молока

До складу молока входять більше сотні різних компонентів. Вони поділяються на дві основні частини – вершки та відвійки. Вершки складаються з молочного жиру у вигляді жирових кульок різного розміру (1-10 мікрон). До складу відвійок входить вода, білки, молочний цукор та ряд інших речовин.

Сепаратор СОМ-3-1000 призначений для розділення молока на дві фракції: вершки та відвійки. Сепаратор (рис. 1) складається з корпусу 6, встановленого на станині 11, барабана 5, приймальної камери з поплавком 1, центральної трубки 2, збірника вершків 3,

281

збірника відвійок 4 та приводного механізму, який включає вертикальний вал 13, шестерню 8, клинопасову передачу 9, електродвигун 12 з фрикційною муфтою.

Барабан сепаратора (рис. 2) складається з корпусу 1, пакета тарілок 3, тарілкотримача 4, верхньої розділювальної тарілки 7 з отвором 6 для виходу вершків, ущільнювального гумового кільця 8. Тарілки мають шипи висотою 0,35…0,4 мм та отвори. Завдяки цьому в зібраному пакеті тарілок між ними утворюються зазори та вертикальні канали 9. Між пакетом тарілок та тарілкоутримувачем також утворюються вертикальні канали 5.

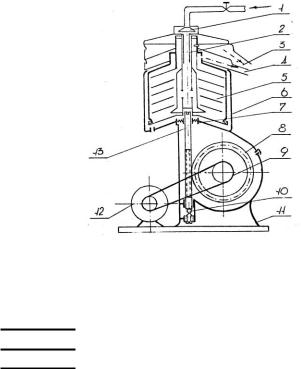

1 – поплавок, 2 – центральна трубка, 3 – збірник вершків, 4 – збірник відвійок, 5 – барабан, 6 – корпус, 7 – верхня опора валу, 8 – шестірня, 9 – клинопасова передача, 10 – нижня опора валу, 11 – станина, 12 – електродвигун, 13 – вертикальний вал

–Молоко

–Вершки

–Відвійки

Рисунок 1 – Структурна схема сепаратора СОМ-3-1000

Барабан встановлюється на вертикальному валу (веретені), що обертається в двох опорах. Верхньою опорою (рис. 1) 7 є радіальний однорядний підшипник, розміщений в пружній плаваючій обоймі. Це полегшує подолання критичної частоти обертів. Нижня опора 10 складається з дворядного радіального підшипника, одно-

282

рядного упорного підшипника, сферичної шайби, упорного гвинта та гайки.

1 – корпус, 2 –центральна трубка, 3 – пакет тарілок, 4 – тарілкотримач, 5–вертикальний канал, 6 – отвір для виходу вершків, 7 – верхня роздавальна тарілка, 8 – ущільнювальне кільце, 9 – вертикальний канал, 10 – канал для відвійок, 11 – кришка барабана, 12 – отвір для виходу відвійок, 13 – гайка

Рисунок 2 – Конструктивно-функціональна схема барабана сепаратора СОМ-3-1000

Фрикційна муфта відцентрової дії забезпечує плавний розгін барабана під час пуску сепаратора. Молочний посуд призначений для приймання молока та відведення вершків та відвійок.

Під час роботи сепаратора молоко з молокопроводу надходить у приймальну камеру. Рівень молока в ній регулюється поплавком. З поплавкової камери молоко центральною трубкою 2 (рис. 2) і крізь отвори тарілкотримача надходить під нижню тарілку з вертикальними каналами 9 і заповнює простір між тарілками барабана. Під дією відцентрової сили фракції молока з різною швидкістю рухаються до периферії барабана. Важчі (з більшою густиною) відвійки та механічні домішки рухаються з більшою швидкістю, притискуються до внутрішньої поверхні верхньої тарілки барабана і виходять за межі тарілки. Легші (з меншою густиною) вершки

283

рухаються з меншою швидкістю. Вони осаджуються на зовнішню поверхню нижньої тарілки і рухаються до центру барабана. Таким чином між кожною парою тарілок утворюються два протилежно направлені потоки. Вершки біля тарілкотримача піднімаються вгору і виходять крізь спеціальний отвір 6 барабана. В просторі 10 між кінцями тарілок та кришкою барабана механічні домішки відкладаються на стінках кришки барабана, а відвійки піднімаються каналом 10 вгору і крізь отвір 12 виходять в молочний посуд.

Найкраще сепарувати свіже неохолоджене молоко, а холодне слід підігрівати. Оптимальна температура сепарування молока 35…45 0С (308…318 0К). При зниженні температури в'язкість молока збільшується, білок і жир стають тягучими, що ускладнює відокремлення вершків. В разі значного збільшення температури (вище 45 0С) жирові кульки плавляться і робота сепаратора стає неможливою.

Забруднення та підвищення кислотності молока збільшують в'язкість і розділення погіршується. В сепараторі можна регулювати співвідношення вершків та відвійок в межах від 1/4 до 1/12 за допомогою положення гвинта-каналу 4 (рисунок 3) барабана. При вкручуванні гвинт 4 наближається до осі обертання барабана і відбір вершків відбувається в зоні з меншим напором. Вершків виходить менше, але жирність їх вища. При викручуванні регулювальний гвинт віддаляється від осі обертання і відбір вершків здійснюється із зони більшого напору. Вершків виходить більше при меншій жирності.

Регулюється також положення отвору для виходу вершків відносно кромки їх збірника. Нижній край отвору 6 (рис. 2) повинен бути на 2-3 мм вище кромки збірника. Якщо ця величина буде меншою, тоді вершки можуть потрапляти в збірник відвійок. Це регулювання виконується за допомогою гвинта нижньої опори вертикального валу 13 (рис. 1).

Перед сепаруванням молоко доцільно очищати. Домішки, що випадково потрапляють у молоко, маючи більшу від вершків густину, виходять разом з відвійками і відкладаються у кришці барабана. Тому періодично (приблизно через кожні 2 години роботи) внутрішню порожнину барабана треба очищати від бруду.

284

Молоко

вершки

відвійки

вихід вершків

відвійки

вихід відвійок

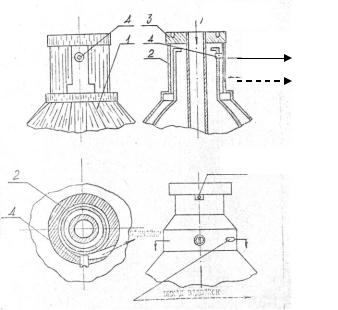

1– кришка барабана сепаратора, 2 – верхня тарілка, 3 – гайка, 4 – регулювальний гвинт

Рисунок 3 - Конструкція регуляторів жирності вершків

Після роботи, не зупиняючи сепаратора, слід подати в барабан три-чотири літри відвійок, щоб видалити з нього залишки вершків. Потім крізь сепаратор пропускають холодну воду (температура 15…18 0С), розбирають барабан і промивають його. Всі деталі сепаратора, що контактують з молоком, треба промити й просушити. Промивають спочатку теплою водою, а потім прополіскують у гарячій.

Гумові кільця миють у теплій воді. Їх треба оберігати від попадання на них мінерального масла, яке швидко руйнує гуму.

При збиранні барабана необхідно складати тарілки відповідно до порядку номерів, щоб пакет тарілок був щільно затиснутим за допомогою затяжної гайки, яка загвинчується проти годинникової стрілки. В противному разі барабан буде обертатись нерівномірно, що може привести до аварії.

Сепаратор ОСП-3 призначений для розділення молока на вершки та відвійки. Одночасно відбувається очищення їх від механі-
