положення. Доїння, додоювання корови, знімання і виведення доїльного апарата з-під вимені корови виконується автоматично. Пропускна спроможність установки 60…65 корів за годину.

Далі оператор впускає корів у другу секцію і повторює перелічені операції. Видоєних корів оператор випускає зі станка, відчинивши вихідні ворота. У звільнений станок впускає наступну корову. Так технологічний процес повторюється до завершення доїння групи корів.

2.3.3 Доїльний агрегат УДА-100 «Карусель».

Круговий доїльний зал «Карусель» (рис. 8) був сконструйований і побудований вперше на молочній фермі Уолкон-Гордон (штат Нью-Джерсі, США). На установках типу «Карусель» оператори обслуговують станки зсередини або ззовні.

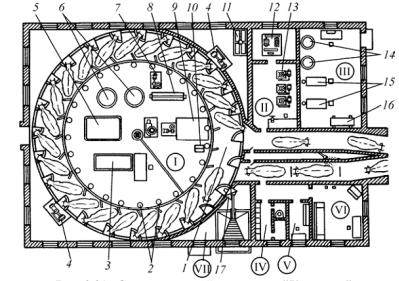

I – доїльний зал; II – машинне відділення; III – котельна; IV – кімната відпочинку; V – лабораторія; VI – гардероб і санвузол; VII – кормове відділення; 1 – доїльний станок; 2 – доїльні апарати; 3 – шафа для запасних частин; 4 – привід конвеєра; 5 – бак для відвійок; 6 – бак для молока; 7 – сепаратор; 8 – охолодник; 9 – молокоприймальний бак; 10 – пульт керування; 11 – бак-акумулятор холоду; 12 – холодильна машина; 13 – вакуумний насос; 14 – електроводонагрівач; 15 – паровий котел; 16 – бойлер; 17 – бункер-дозатор комбікормів

Рисунок 8 – Схема розміщення обладнання доїльного агрегат УДА-100 «Карусель» із станками типу «Ялинка»

271

Доїльна установка являє собою кільцевий конвеєр (внутрішній діаметр – 12 м, зовнішній – 15 м) на платформі якого розміщено 16 доїльних станків. Потужність приводу платформи 4 кВт від мо- тор-редуктора 4 з безступінчастим варіатором, що забезпечує частоту обертання платформи: один оборот за 6...14 хв. До складу агрегату входять також кормороздавач, маніпулятори доїння, молокопровід, вакуумна установка з повітропроводом, пункт санітарної обробки вимені, системи електропроводів та керування.

Автомат керуванням доїння забезпечує:

обмивання вимені теплою водою з використанням щіток;

керування конвеєром за допомогою 6 датчиків;

зупинку платформи, якщо корова за період її оберту не повністю віддала молоко (маніпулятор доїння не зніме доїльні стакани

здійок), або ж не встигла зайти в станок із санітарного пункту чи зійти з платформи після доїння;

реєстрацію звільнення платформи коровою;

вмикання в роботу обладнання (розбризкувача води, щіток, обдування теплим повітрям) санітарної обробки корів;

закривання воріт санітарного пункту.

Доїльна установка УДА-100 «Карусель» з доїльним майданчиком карусельного типу, на якому розміщуються корови і знаходиться доїльне устаткування, призначена для безперервного доїння корів на молочнотоварних фермах і комплексах промислового типу, транспортування видоєного молока в молочне приміщення, фільтрації, охолоджування його і подачі в ємність для зберігання; дозволяє доїти корів в ритмі конвеєра, що створює умови для автоматизації процесу доїння. Пропускна спроможність установки 100 корів за годину. Оператори, що обслуговують поголів’я знаходяться всередині установки.

Якнайкращі умови для застосування установки – на фермах з безприв’язним утриманням тварин. На доїльній установці передбачені наступні технологічні операції: підготовку установки до доїння; підгін корів на переддоїльний майданчик; впуск корів на переддоїльний майданчик; впускання корів на установку УОВ-Ф-1 для автоматичної санобробки вимені за допомогою циліндрових щіток 1 (рис. 9); впускання корови в доїльний верстат конвеєра; здоювання перших струменів молока і надівання доїльного апарату; автоматизоване доїння, додоювання, знімання доїльного апара-

272

ту після припинення молоковіддачі; вимір молока, надоєного від кожної корови (при контрольних доїннях); транспортування молока в молочне приміщення; фільтрацію молока; охолоджування молока і подачу його в ємність для зберігання; випуск корови з доїльного верстата після закінчення доїння і знімання доїльного апарату; промивання і дезінфекцію доїльної установки.

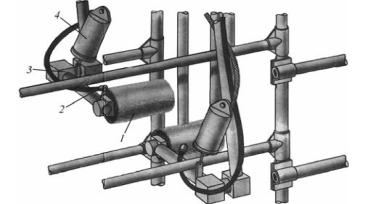

1 – циліндрова щітка; 2 – шланг для подачі води; 3 – привід; 4 – пневмоциліндр

Рисунок 9 – Фрагмент установки УОВ-Ф-1 для обмивання вимені

Під час доїння агрегат УДА-100 обслуговують оператор і скотар. Відповідно до графіка, скотар підганяє чергову групу корів на переддоїльний майданчик і направляє їх в пункт санобробки доїльного агрегату.

При вході чергової корови в доїльний станок на платформі оператор на пульті керування дозатором встановлює задану норму видачі комбікорму. Потім він піднімає головку пневмодатчика, встановлює її на скобу, а доїльні стакани – на дійки корови і регулює підвісну частину доїльного апарата так, щоб забезпечити однаковий натяг усіх молочних трубок.

У режимі доїння, молоко від доїльних апаратів по двох незалежних кільцевих молокопроводах поступає в молокоприймальник, і далі відкачується молочними насосами в ємність для зберігання молока.

Машинне додоювання корів і знімання доїльних стаканів із вимені виконується автоматом без участі оператора. В пункті сан-

273

обробки обмивання вимені наступної корови почнеться лише після того як відповідний датчик просигналізує про вихід з платформи чергової корови.

Промиванням установки керує система автоматичного промивання, уніфікована з доїльною установкою АДМ-8А. Миючий розчин або вода з бака промивання поступають до технологічної лінії, встановленої на кільцевій платформі, звідки через доїльну апаратуру поступає на два кільцеві молокопроводи і потім в молокоприймальник. Для промивання пластинчастий охолоджувач доїльної установки УДА-100А підключається між молочним насосом і баком для промивання. Промивання здійснюється під тиском, що створюється молочним насосом, а вода або миючий розчин поступає до бака промивання, а потім, залежно від програми, в каналізацію або на повторний круг циркуляції. Програма встановлюється на пульті керування.

TURN-STYLES HBR – доїльні зали «Карусель» (рис. 10) роторного типу модифікації «Ялинка» (дояр перебуває всередині) можуть вміщати від 16 до 40 стійл і призначені для ферми із середнім і великим поголів’ям худоби. HBR забезпечує зручне розміщення корів, що підвищує результати доїння. Додаткове устаткування для годівлі тварин у залі забезпечує реалізацію комплексної стратегії годівлі у випадку використання частково змішаного раціону, а також може використовуватись для згодовування концентрованих кормів під час пасовищного сезону або для роздавання додаткового корму.

Розділові ворота забезпечують швидкий вхід і вихід тварин. Система спроектована для максимальної оптимізації робочих умов дояра, включаючи гарний огляд і зручність доступу до вимені для очищення дійок і приєднання доїльного апарата.

Найбільш доцільно доїльні зали «Карусель» встановлювати на великих молочнотоварних фермах із загальним поголів’ям дійної череди більше 1000 тварин. Оператор і доїльне устаткування перебувають всередині платформи, доїльні апарати підключаються збоку.

Процес зміни тварин, а, відповідно, і доїння відбувається беззупинно, більше не потрібно часу для очікування при зміні груп. Платформа рухається з однією встановленою швидкістю, установ-

274

лена система придушення вакууму для того, щоб не провокувати стресову поведінку корів.

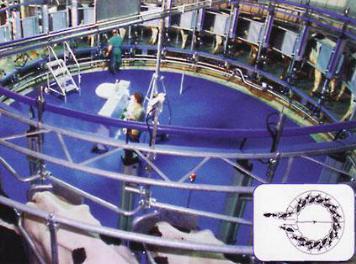

Рисунок 10 – Фрагмент доїльного залу TURN-STYLES HBR

Також при використанні автоматизації процесу доїння може використовуватися функція зупинки обертання платформи на випадок, якщо корова наближається до виходу, але доїння ще не закінчене. Доїльний зал розрахований на 28 доїльних місць працює на 1 приводі та 2 моторах. Доїльний зал, розрахований на 30 доїльних місць і більше, працює на 2 приводах і 2 моторах. Доїльний зал «Карусель» оснащений високотехнологічною обертовою головкою

– пристроєм, через який проходить вакуум-провід й молокопровід. Тривалість одного оберту – 6,5…18 хвилин.

Доїльний зал TURN-STYLES PER компанії ДеЛаваль може використовуватися як у фермерських господарствах, так і для промислового виробництва молока (рис. 11).

Доїльний зал TURN–STYLES PER – доїльний зал роторного типу з паралельними стійлами (від 20 до 60 стійл) і зовнішнім розташуванням оператора забезпечує максимальну продуктивність роботи дояра, навіть. якщо потрібно доїти поголів’я в 500 або 2000 корів. Цей доїльний зал створює безперервний потік корів від накопичувача до виходу з доїльного залу. Він дозволяє тугодійним
