збиранням пульсатора, колектора та доїльних стаканів. Доїльний апарат не працює, якщо в камерах постійного вакууму пульсатора і колектора немає достатнього розрідження (вакууму). Якщо пульсатор не працює при наявності вакууму, необхідно перевірити герметичність з'єднання кришки і пульсатора. Пульсатор погано працює при наступних несправностях: ослаблена гайка стрижня пульсатора або невірно надіта мембрана; гвинт, що регулює частоту пульсацій, повністю відвернутий або завернутий; засмічені отвір в мембрані і канали в кришці і корпусі, що з’єднують дві камери змінного тиску пульсатора. Для усунення несправностей пульсатор розбирають, чистять та регулюють. Іноді пульсатор працює при перегнутому шлангу змінного вакууму і зачиненому молочному шлангу, а при підключенні доїльних стаканів він припиняє роботу. В цьому разі несправність слід шукати в доїльних стаканах і колекторі. Найбільш характерні з цих несправностей розрив шлангів і дійкової гуми; їх засміченість і порушення герметичності з’єднання; зісковзування трубок змінного вакууму з колектора або доїльних стаканів; порушення герметичності кришки і корпуса колектора. Робота колектора може бути порушена або зовсім припинена, якщо сильно зношена його мембрана, витягуючись, вона не в змозі підняти стрижень з клапаном догори. В цьому випадку необхідно змінити мембрану. Порвані шланги замінюють на нові, а засмічені чистять щітками і старанно промивають.

Особливості доїльного залу «Ялинка 30°»(рис. 5, а). У доїль-

них залах корову встановлюють під кутом 30° до доїльної ями. Приєднання підвісної частини до вимені корови здійснюється збоку. Конструкція доїльного залу забезпечує комфортні умови доїння, зручне положення підвісної частини й гарний огляд вимені. Ворота, що широко відкриваються, рухливий грудний упор і зиґзаґоподібний задній упор – все це полегшує рух корів, дає їм почуття безпеки й забезпечує правильне положення під час доїння.

Особливості доїльного залу «Ялинка 50°» (рис.5, б). У дої-

льних залах корову встановлюють під кутом 50° до доїльної ями, що забезпечує легкий доступ до вимені при доїнні ззаду, зиґзаґоподібний грудний упор чітко визначає стійло-місце кожної корови, а ширина платформи доїльного залу дозволяє здійснювати швидкий і зручний вхід і вихід корови. Зиґзаґоподібна верхня й зміщена ниж-

266

ня частини заднього упору фіксують положення корови, забезпечуючи операторові безпечний і легкий доступ до вимені.

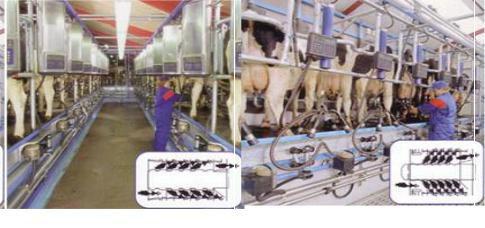

Рисунок 5 – Фрагменти доїльних установок «Ялинка 30°» (а) та «Ялинка 50°» (б)

Нова функція доїльних залів «Ялинка 30°» та «Ялинка 50°» – фронтальний вихід. Ця функція дозволяє одночасно випускати з доїльного залу всіх корів, що перебувають на одній стороні залу, що підвищує продуктивність великих доїльних залів. Пакет додаткового устаткування може містити в собі захисний екран і устаткування для годівлі корів у залі, а компактна й гладка окантовка доїльної ями забезпечує операторові зручний доступ до вимені. Для захисту устаткування від шкідливого впливу навколишнього середовища стійла доїльних залів виготовляються зі сталі, оцинкованої гарячим способом.

2.3.2 Доїльний агрегат «Тандем-автомат» УДА-8А

Доїльний агрегат «Тандем-автомат» УДА-8А (рис. 6) з індивідуальними станками дає змогу здійснювати індивідуальний облік молока, транспортувати його в молочне відділення, фільтрувати, охолоджувати і тимчасово зберігати в охолодженому стані.

Такі установки доцільно використовувати на тих фермах, де тварини істотно різняться за продуктивністю і швидкістю молоковіддачі. Розміщення в індивідуальних станках дає змогу враховувати індивідуальні особливості доїння корів, впускати у станок і ви-

267

пускати тварин незалежно від інших, що особливо важливо для племінних ферм. Робочим місцем оператора машинного доїння є траншея глибиною 0,7…0,8 м, що значно поліпшує умови його роботи. На дно траншеї покладено дерев’яну решітку, а з боків розміщено кронштейни, до яких прикріплено оцинкований вакуумпровід.

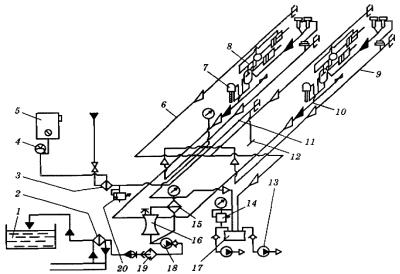

1 – резервуар-охолодник молока; 2 – пластинчастий охолодник; 3 – електроводонагрівач; 4 – термометр; 5 – пульт керування; 6 – силовий вакуум-провід; 7 – лічильник молока; 8 – маніпулятор доїння; 9 – технологічний вакуум-провід; 10 – молокопровід; 11 – водопровід лінії підмивання вимені; 12 – розбризкувач; 13 – вакуумний насос; 14 – вакуум-регулятор; 15 – запобіжна камера; 16 – молокозбірник; 17 – вакуумний балон; 18 – молочний насос; 19 – фільтр; 20 – запобіжний клапан

Рисунок 6 – Структурно-функціональна схема доїльного агрегату УДА-8А «Тандем-автомат» (режим доїння)

Установка (рис. 7) складається з двох секцій, розміщених вздовж траншеї по чотири індивідуальні станки в кожній. Кожен станок має ворота для впускання і випускання корови. Відкривають і закривають їх за допомогою важільного механізму з пневматичним приводом.

268

Система роздавання кормів забезпечує транспортування їх із бункера до годівниць ланцюгово-шайбовим конвеєром та видавання в годівниці за допомогою напівавтоматичних дозаторів. Дозатори діють від пневматичних пульсаторів.

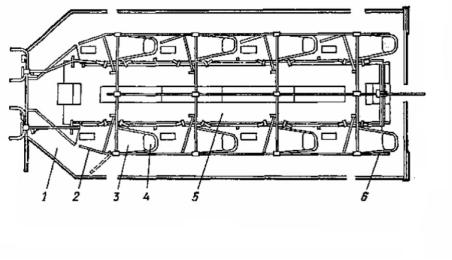

1 – прохід для корів; 2 – вхідні ворота; 3 – доїльний станок; 4 – годівниця; 5 – робоча траншея; 6 – ворота для виходу корови

Рисунок 7 – Загальна схема доїльного залу агрегату УДА-8А «Тандем-автомат»

Уніфікована вакуумна установка УВУ-60/45 працює в режимі 60 м3/год. і забезпечує роботу доїльних апаратів, дозаторів кормороздавача та системи керування дверима доїльного залу, а також транспортування молока, промивання доїльної апаратури і молочного обладнання.

Доїльна апаратура кожного доїльного станка складається з доїльного апарата МД-Ф-1 та лічильника молока УЗМ-1А. У періоди між доїннями апаратуру підвішують на кронштейни, розміщені на стінках траншеї. Скляний молокопровід із патрубками для під’єднання шлангів від лічильників прикріплено до вакуумпроводу. Зверху станків (на висоті 1400 мм) розміщений скляний трубопровід для підведення води і розчинів до промивних головок для стаканів доїльних апаратів. Поряд із водопроводом прокладено металевий оцинкований повітропровід із патрубками для під’єднання шлангів, якими очищене повітря підводиться до пульсаторів. Вздовж осі траншеї над станками проходить металевий оцинкований трубопровід подачі води на розбризкувачі для підмивання вимені.

269

У молочному відділенні розміщене уніфіковане обладнання молочної лінії (молокозбірник, відцентровий насос, фільтр, пластинчастий охолодник), а також обладнання циркуляційного промивання (працює в автоматичному режимі). Останнє включає бак, дозатор мийних розчинів, блок керування та водонагрівач.

В процесі підготовки доїльної установки до роботи споліскують доїльну апаратуру і систему молокопроводу. Для цього вмикають вакуумні насоси і перевіряють рівень вакууму (47±1 кПа). Кнопкою „Старт“ вмикають автомат промивання (має засвітитися сигнальна лампочка у кнопці). Впевнившись, що у бак автомата промивання надходить гаряча вода, повільно відкривають засувку над запобіжною камерою і молокозбірником. Споліскування виконується автоматично і триває 15 хв. За цей час оператор впускає першу групу корів на переддоїльний майданчик.

Після споліскування (гасне сигнальна лампочка) обладнання перемикають у режим доїння. Для цього перемикач на блоці керування молочним насосом встановлюють в положення „1“ і від’єднують від молочного фільтра перехідник циркуляційного трубопроводу. Виймають напрямний каркас із корпусу фільтра, надівають на нього чистий фільтрувальний елемент і встановлюють його на місце в корпус. Молочний рукав переносять із перехідника (перехідник заглушують ковпачком) до фільтра, а рукав від охолодника з бака автомата промивання кутником приєднують до резервуара для зберігання молока. Відкручують кран подачі води до водонагрівача, встановлюють перемикач шафи керування у положення „Доїння“, вмикають насос подачі холодної води, знімають доїльні стакани з мийних головок, перекривають затискачі на шлангах, що з’єднують молокопровід із лінією промивання.

Автоматизовану доїльну установку УДА-8А обслуговує один оператор. Під час доїння він відчиняє вхідні ворота станків однієї з двох секцій і вхідні ворота переддоїльного майданчика з того самого боку, з якого заходять чотири корови. Після кожної корови зачиняє вхідні ворота відповідного станка, а після четвертої корови – і вхідні ворота переддоїльного майданчика. Почергово готує корів, що знаходяться у станках, до доїння, переводить ручку крана маніпулятора у крайнє ліве положення, підводить доїльні стакани під вим’я і швидко надіває їх на дійки, злегка натискає вниз важіль маніпулятора і перемикає ручку крана маніпулятора у крайнє праве
