доїльного відра. У випадку відсутності такого відстійника вони потрапили б до вакуум-насосу і призвели до його поломки внаслідок обмеженого об’ємного стиснення. Через вакуумний балон видаляється також мийний розчин у разі промивання вакуум-проводу.
Доїльні апарати під єднують до вакуум-проводу за допомо-
гою молоко-вакуумних кранів (рис. 6).
Молокопровід складається із скляних і поліетиленових труб, з’єднаних між собою муфтами. По ньому видоєне молоко транспортується у молочне відділення. Розподільники розділяють лінію молокопроводу на дві гілки, кожна з яких забезпечує доїння і груповий облік видоєного молока від 50 корів.

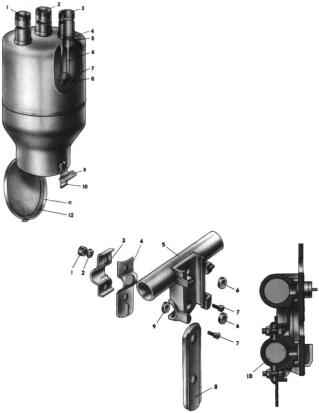

1- патрубок вакуумний магістральний,
2- середній патрубок, 3 - патрубок
вакуумний насосний, 4 - гайка, 5,12 - прокладки, 6 - кронштейн кульового клапана, 7 - балон, 8 - кульовий клапан, 9 - кронштейн, 10 - скоба, 11 - кришка.
Рисунок 5 - Вакуумний балон
1 |
- гайка, 2 - шайба,3 - |
притискач, 4 - скоба, 5 - корпус, |
6 |
- оболонка і амортизатор, 7 - гвинт, 8 - переміщувач, 9 - прокла- |
|
дки, 10 - вакуум-провід |
|
|
|
Рисунок 6 |
- Молоко-вакуумний кран |
|
|
241 |
В молокоприймач входять скляні балон-молокозбірник 5 (рис. 7) з поплавцевим датчиком 2, запобіжна камера 15, вакуумний кран 13, молочний насос 1 з пультом керування 14. Ці вузли молокоприймача змонтовані на загальній рамі.
Молокозбірник 5 - це скляна місткість на 50 л з чотирма отворами: два для введення молока з молокопроводу 6 (групових лічильників), одне вгорі для під'єднання до магістрального ваку- ум-проводу 12 і одне знизу для установки датчика 2 ввімкнення молочного насосу і виведення молока через штуцер назовні.
Запобіжна камера розбірна, яка складається з камери 3 (рис. 8) і кришки 7, призначена для запобігання втратам молока при випадкових відмовах молочного насосу і переповненні молокозбірника. Крім того, запобіжна камера не дозволяє засмоктуватися молоку або миючому розчину у вакуум-провід, щоб не пошкодити вакуумний насос при попаданні в нього рідини.
При переповненні молокозбірника і запобіжної камери поплавець 2 спливає і перекриває гніздо 5 магістрального вакуумпроводу 9. Молочна лінія доїльної установки вимикається від джерела вакууму і доїння припиняється. Після усунення недоліків, що викликали переповнення молокозбірника, молоко з камери 15 (см. рис. 7) стікає по шлангу до штуцера 3 і відкачується молочним насосом. Якщо вакуум-насос не вимкнений, поплавець 2 (см. рис. 8) притиснутий до гнізда 5 вакуум-проводу 9. Для його скидання вниз і подачі розрідження в молочну лінію необхідно закрити кран 13 (см. рис. 6, поплавець при цьому опуститься під дією власної маси), а потім знову плавно відкрити його.
Датчик керування молочним насосом призначено для автоматичного періодичного ввімкнення і вимкнення молочного насоса у міру набору і відкачування молока або мийного розчину з молокозбірника.
Доїльна установка АДМ-8А комплектується доїльними апаратами АДУ-1 та пристроями для зоотехнічного обліку молока УЗМ1А. Останній встановлюють на ручці доїльного апарату при контрольному доїнні корів.
242

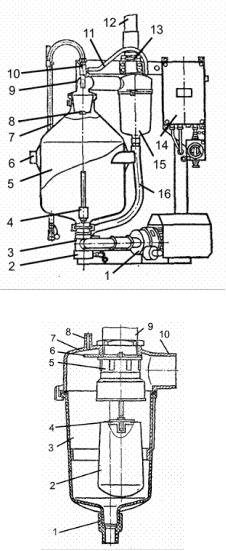

1 - молочний насос; 2 - датчик вмикання молочного насоса; 3 - штуцер; 4 - поплавець датчика; 5 - молокозбірник; 6 - молокопровід; 7 - шланг подачі мийної рідини у верхню частину молокозбірника 5 і запобіжну камеру 15; 8 - розбризкувач; 9 - кришка; 10 - розподільник мийної рідини; 11 - шланг подачі мийної рідини в запобіжну камеру; 12 - вакуум-провід магістральний; 13 - кран; 14 - пульт керування молочним насосом; 15 - запобіжна камера; 16 – шланг
Рисунок 7 - Молокоприймач
1 - перехідник зливного штуцера; 2 - поплавець; 3 - камера; 4 - прокладка; 5 - гніздо; 6 - розбризкувач; 7 - кришка; 8 - штуцер подачі мийної рідини; 9 - магістральний вакуум-провід; 10 - патрубок з'єднання з молокозбірником
Рисунок 8 - Запобіжна камера
Фільтр очищає молоко від механічних домішок. Фільтрувальний елемент одівають на спіраль, відкритий кінець якого заправляють всередину спіралі і закріплюють пробкою. Зараз в АДМ-8А застосовується фільтрувальний елемент одноразового використання – голкопробивне термозакріплене двошарове полотно. У процесі фільтрації молоко проходить дві ступені очищення, що значно під-
243
вищує його якість. Новий фільтр затримує частки розміром більше 5…6 мкм, тобто в два рази дрібніші, ніж лавсановий фільтр. До комплекту входить 1000 фільтрувальних елементів.
В пластинчатому охолоднику температура молока знижується за допомогою проточної холодної води. Він складається із 34 пластин, стиснутих двома плитами за допомогою болтів і гайок.
Для піднімання ланок молокопроводу у місцях кормових проходів у проміжках часу між доїнням призначено пневмопружинний пристрій (рис. 9), підвішений на шарнірних кронштейнах. Після ввімкнення вакуумного насосу мембранні механізми підіймання опускають підняту ланку молокопроводу, а при вимкненні насоса піднімають її.
1 - скоба; 2 - мембрана; 3 - з’єднувач ; 4 - кронштейн; 5 - вісь; 6 - пружина; 7 - гвинт ; 8 - стержень; 9 - труба.
Рисунок 9 - Пристрій для підйому молокопроводу
Пристрій для промивання підводить та розподіляє мийну рідину по доїльних апаратах. Автомат промивання керує циклом промивання молочної лінії і складається з блока керування, пневмомеханічних вентилів холодної та гарячої води, бачка для мийного реактиву та бака для мийної рідини. Процес промивання проводиться систематично відповідно до заданої програми.
У процесі підготовки до роботи впевнюються, що доїльна установка знаходиться в положенні “Промивання”. При цьому розподільники молокопроводу в корівнику відкриті (рис. 10, 11), на засувках перемикачів видно знак “Душ”, шланг підведення молока до охолоджувача з’єднаний із шлангом для промивання верхньої частини молокозбірника; шланг від пневмоконтролю бака автомату промивання з’єднаний з вихідним кінцем молочного фільтра, кран подачі холодної води в охолодник закритий, доїльну апаратуру
244
з’єднано з пристроєм для промивання, а рукоятки підключені до кранів трубопроводу промивання; покажчик блоку керування автомата промивання знаходиться в положенні початку етапу І проти знака “S” на прозорому ковпаку.
Після цього закривають вакуумний кран молокоприймача (переміщують засувку від себе), перевіряють рівень масла у маслянках вакуумних установок і при необхідності доливають його. Вмикають вакуумну установку і натискають кнопку блока керування автоматом промиванням (повинна загорітися лампочка). Поступово відкривають вакуумний кран молокозбірника.
Після прополіскування видаляють залишки води з молокопровідних шляхів. Для цього роз’єднують кутник промивного трубопроводу і патрубок перемикача. У патрубок перемикача запускають губку. Прикриваючи рукою кінець патрубка і регулюючи швидкість переміщення губки, пропускають її крізь всю гілку молокопроводу. Виконують такі ж операції з другим перемикачем для спорожнення другої гілки молокопроводу. З єднують кутники промивного трубопроводу з патрубком перемикача. Спорожнюють дозатори молока шляхом піднімання штоків з поплавцем до упору. Закривають вакуумний кран молокозбірника, натискають на кнопку на блоці керування молочним насосом і спорожнюють молокозбірник.
Потім переключають доїльну установку в положення “Доїння” (рис. 12). Для цього відпускають притискачі перемикачів режимів, знімають засувки і виймають губки із отворів засувок. Встановлюють засувки у перемикачах в положення “Доїння” , знімають шланг подачі молока з баку автомата промивання і встановлюють на молочний резервуар. Від’єднують шланг подачі молока до охолоджувача від шланга промивання верхньої частини молокозбірника, а перехідник шланга промивання заглушують ковпачком. Від’єднують шланг від пневмокрану бака автомата промивання і корпус фільтра. Виймають з корпуса фільтра спіраль і виймають з неї пробку.
Встановлюють фільтрувальний елемент на спіраль, заправляють відкритий кінець усередину спіралі і закріплюють його пробкою. Спіраль з фільтрувальним елементом і пробкою встановлюють у корпус фільтра і приєднують до нього шланг подачі молока до охолоджувача. Натискають на кнопку суматорів і встановлюють
245
