молочною трубкою дійкова гума; пульсатор не має регулювання частоти пульсацій. Це значно спрощує обслуговування апарата.

Доїльний стакан АДУ-1 (рис. 3) має лише дві деталі: металеву гільзу з патрубком для повітряної трубки та дійкову гуму з молочною трубкою. У місці надівання на патрубок колектора молочна трубка має потовщення для збільшення міцності та строку служби. На молочні трубці перед дійковою гумою є три кільцевих буртика для періодичного, у міру спрацювання, натягування дійкової гуми.

Доїльний стакан має дві камери: піддійкову – всередині дійкової гуми та міжстінкову – всередині гільзи навколо дійкової гуми.

Пульсатор АДУ-1 (рис. 4) – мембранного типу, з нерегульованою частотою пульсації. Він складається з корпуса, камери керування, гумового кільця, кришки, прокладки, клапана, обойми, мембрани, повітряного фільтра, гайок та кришок.

1 – гільза; 2 – дійкова гума з молочною трубкою

Рисунок 3 - Доїльний стакан двотактного апарату АДУ-1

Колектор АДУ-1 (рис. 5) складається з корпуса 3, до якого кріпиться скоба, прозорої камери 5 для збирання молока, клапана 6, гумової прокладки 4, шайби 7 і розподільника 2, що двома гвинтами 1 кріпиться до корпуса.

221

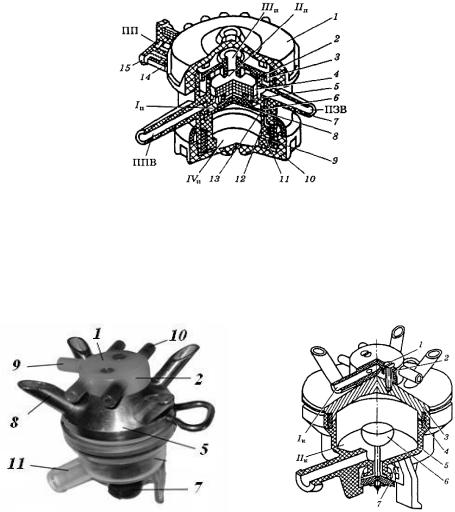

ПП – повітряний патрубок, ПЗТ – патрубок змінного вакууму, ППТ – патрубок постійного вакууму, а, б – канали з’єднання камер, в – дросель, 1, 10, 12 – гайки, 2, 6 – прокладки, 3 – кришка, 4 – клапан, 5 – обойма, 7 – корпус, 8 – мембрана, 9 – гумове кільце, 11 – втулка, Iп – камера постійного вакууму, ІІп, ІVп – камери змінного вакууму, ІІІп – камера атмосферного тиску

Рисунок 4 – Пульсатор доїльного апарата АДУ-1(основне виконання)

а – загальний вид, б – перетин; 1 - гвинт, 2 - розподільна камера, 3 - корпус, 4 - гумова прокладка, 5 - молочна камера, 6 - клапан, 7 - гумова шайба, 8 - патрубки молочні для з'єднання з піддійковими камерами доїльних стаканів, 9 - вхідний патрубок розподільної камери, з'єднується шлангом змінного вакууму з вихідним патрубком пульсатора, 10 - вихідні патрубки розподільної камери для з'єднання з міжстінними камерами доїльних стаканів, 11 - вихідний патрубок молочної камери, Іп, ІІп - камери відповідно змінного і постійного вакууму

Рисунок 5 - Колектор доїльного апарату АДУ-1 (двотактний варіант)

222

Принцип роботи доїльного апарата АДУ-1 в двотактному виконанні наступний (рис. 6). При підключенні доїльного апарата до вакуум-проводу повітря відсмоктується з доїльного відра 8, молочного шланга 20, камери ІІк колектора (клапан колектора перед цим слід підняти) та піддійкових камер 15 доїльних стаканів. Одночасно повітря відсмоктується з камери Іп пульсатора. У камері ІVп пульсатора в цей час атмосферний тиск. Під дією різниці тисків над і під мембраною (у камері Іп – вакуум, а в камері ІVп – атмосферний тиск ( вона прогнеться вгору і підніме клапан 4. При цьому камера ІІп роз’єднається з камерою ІІІп і з’єднається з камерою Іп. Тоді вакуумуються камера пульсатора, патрубок 24, повітряний шланг 10, розподільна камера ІVк колектора, повітряні трубки 11, міжстінкові камери 14 доїльних стаканів. Отже, у піддійкових 15 і міжстінкових 14 камерах створюється вакуум. Дійкова гума стає прямою, за рахунок вакууму сфінктер дійки відкривається і розпочинається такт ссання. Під дією вакууму молоко відсмоктується з молочних цистерн дійок і по молочній трубці надходить у камеру колектора, а потім по шлангу 20 – у доїльне відро 8. Повітря крізь кільцеву щілину навколо стрижня клапану 18 підсмоктується в камеру Ік і сприяє інтенсивному відведенню молока з колектора в доїльне відро.

Поступово повітря відсмоктується нерегульованим каналом 7 з камери керування ІVп пульсатора. В результаті цього тиск повітря на мембрану з боку камери ІVп зменшується і під дією атмосферного тиску з камери ІІІп клапан 4 опускається. При цьому він роз’єднує камери змінного вакууму ІІп та Іп і одночасно сполучає камеру ІІп з ІІІп атмосферного тиску. Повітря з камери ІІп пульсатора шлангом через розподільну камеру ІVк колектора потрапляє у міжстінкові камери доїльних стаканів. Оскільки в піддійковій камерах 15 підтримується вакуум, а в міжстінковій камері 14 утворюється атмосферний тиск, то під дією різниці тисків дійкова гума стискає дійку і закриває її сфінктер. Відбувається такт стискання: дійкова гума масажує дійки. Завдяки цьому прискорюється кровообіг в дійках і припуск молока в молочні цистерни. Одночасно повітря з камери ІІп пульсатора по каналу 7 надходить до камери керування ІVп. Площа клапана, що знаходиться під дією атмосферного тиску з боку камери ІІІп, значно менша за площу мембрани з боку камери ІVп, тому мембрана прогинається вверх. При

223

цьому переміщується вгору і клапан пульсатора. Він знову роз’єднує камери ІІІп і ІІп, а камеру ІІп з’єднує з камерою Іп. Внаслідок цього в міжстінкових камерах стаканів знову створюється вакуум і починається новий цикл з такту ссання. Процес доїння повторюється.

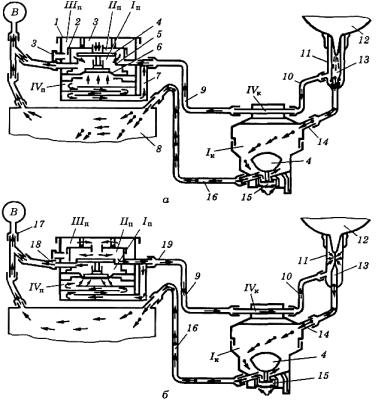

а – такт ссання, б – такт стискання; Іп – камера постійного вакууму пульсатора, ІІп та ІVп – камери змінного вакууму пульсатора, ІІІп – камера постійного атмосферного тиску пульсатора, Ік – камера постійного вакууму колектора, ІVк – камера змінного вакууму колектора, 1 – гайка, 2 прокладка, 3 – кришка, 4 – клапан, 5 – обойма, 6 – мембрана, 7 – з’єднувальний клапан, 8 – доїльне відро, 9 – кришка, 10 – шланг змінного вакууму, 11 – трубка змінного вакууму, 12 – гільза стакана, 13 – вим’я, 14 – міжстінкова камера доїльного стакана, 15 – підбійкова камера, 16 – дійкова гума з конусом та молочною трубкою, 17 – молочний патрубок, 18 – клапан, 19 – фіксатор клапана, 20 – молочний шланг, 21 – вакуумний шланг, 22 – трійник, 23, 24 – патрубки пульсатора, 25 – вакуум провід.

Рисунок 6 – Схема роботи уніфікованого доїльного апарата АДУ-1 двотактного виконання

224

Доїльний апарат АДУ-1 тритактного виконання відрізня-

ється від попереднього варіанту складнішою будовою колектора

(рис.7), конструкцію якого обладнано камерою атмосферного тиску К-3 для подачі його в піддійкову камеру при такті відпочинку.

К-1 - камера постійного вакууму; К-2 – камера змінного вакууму

(молочна); К-3 – камера атмосферного тиску;

К-4 – камера змінного вакууму (розподільно-управляюча)

а – загальний вид, б – деталі колектора; 1 – кран, 2 – кришка,

3 – шайба, 4 – мембрана, 5 – напрямне сідло, 6 – клапан, 7 – корпус, 8 – канал підсмоктування повітря.

Рисунок 7 – Колектор тритактного виконання доїльного апарату АДУ-1

Доїльний апарат МДФ 03 000 (різновид апарату АДУ- 1) (рис. 8) випускається для автоматизованих доїльних установок УДА-8А "Тандем" і УДА-16 "Ялинка", має ті ж характеристики, що і основне виконання апарату АДУ- 1, і відрізняється від нього наступним.

Пульсатор 1 марки АДУ 02.000-01 відрізняється від основного виконання конструкцією штуцера атмосферного повітря. Він гладкий, конусний, під'єднується до повітропроводу відфільтрованого чистого повітря доїльних установок "Тандем" або "Ялинка".

Колектор МДФ 03.030 (рис 8, б) доїльного апарату використовується в комплекті з маніпулятором на автоматизованих доїльних установках, у зв'язку з чим зменшено його висоту в порівнянні з основним виконанням колектора АДУ 03.000. Колектор МДФ 03.030 складається з пластмасового корпусу і гумової проб- ки-клапана 14. Корпус виготовлено у формі циліндра з чотирма
