Влітку жалюзі калорифера закриті, а обвідного каналу повністю відкриті. Вентилятор працює з максимальною частотою обертання. Якщо температура у приміщенні стає (навіть влітку) нижче заданої, - на мінімальну.

У перехідний період року подача повітря регулюється встановленням жалюзі на той чи інший проміжний кут.

2.3.5 Теплогенератор ТГ-1А (рис. 8) призначено для повітряного опалення та вентиляції тваринницьких приміщень.

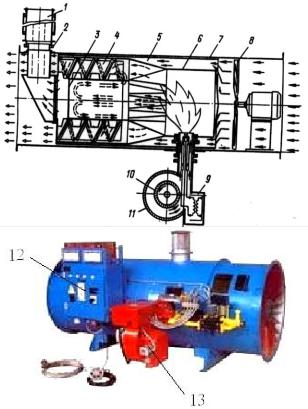

11 – електродвигун; 12 – шафа керування; 13 – коробка температурного реле Рисунок 8 – Технологічна схема та загальний вид теплогенератора

ТГ-1А

116

Теплогенератор являє собою установку для підігріву повітря продуктами згоряння рідкого палива. Основними його складовими частинами є: корпус, теплообмінник, осьовий вентилятор, відстійник для палива, форсунки, шафа керування, температурні реле системи керування, накопичувач для конденсату. В корпусі 7 (рис. 8) встановлені теплообмінник, вентилятор 8 і захисний кожух 5 для запобігання корпусу від перегрівання.

Теплообмінник із жаростійкої сталі складається з камери згоряння 6 і радіатор. Камера згоряння має дві горловини: в одну встановлюється форсунка, до іншої кріпиться запобіжний клапан для уникнення деформації або руйнування теплообмінника при вибуху парів палива в камері. Для запобігання проходу продуктів згоряння у димохід біля виходу з радіатора встановлено екран 3. Вентилятор 10 розташовано всередині корпусу перед теплообмінником.

Форсунку призначено для спалювання рідкого палива. На корпусі встановлені електродвигун і паливний насос. Тиск насосу ре-

гулюють гвинтом редукційного клапана, а контролюють за допо-

могою манометра. Для випуску повітря з паливної системи є вентиль.

Насос подає паливо по паливопроводу до електромагнітного клапана і далі до розпилювача. Кількість палива для згоряння регулюють зміною площі вікон повітрозабірника при повороті заслін-

ки. Електромагнітний клапан призначено для перекриття подачі палива до розпилювача. Система запалювання включає трансформатор, електроди у фарфорових ізоляторах та високовольтні дроти. Накопичувач конденсату запобігає потраплянню води до теплообмінника.

Технологічний процес. З ємності, яку розташовано за межами приміщення, паливо по паливопроводу подається до паливного баку. З баку паливо самопливом потрапляє до паливного насосу через відстійник. Паливний насос створює необхідний тиск для нормального розпилювання. Подача палива або її вимкнення здійснюється електромагнітним клапаном, повітря для загоряння подається вентилятором форсунки. Робоча суміш подається в камеру згоряння і підпалюється іскрою від трансформатора запалювання.

Основні технічні характеристики опалювального обладнання наведені в таблиці 2.

117

Таблиця 2 – Технічні характеристики опалювального обладнання

2.4Після виконання роботи, студент складає звіт, який вміщує дані:

1 Номер, найменування та мету роботи.

2 Зоотехнічні та санітарно-гігієнічні вимоги по утриманню тварин. Параметри мікроклімату.

3 Класифікація систем вентиляції та опалення тваринницьких (птахівницьких) приміщень.

4 Призначення та особливості керування комплектами «Клімат» у «теплий» та «холодний» періоди року.

5 Призначення та принцип дії нагнітально-витяжних установок типу ПВУ.

6 Призначення та принцип дії на різних режимах опалювального обладнання СФОА; ТВ та ТГ.

Пункти 1, 2, 3 студент виконує самостійно, як підготовку до лабораторних занять.

2.5Контрольні запитання

2.5.1Призначення і склад комплекту обладнання «Клімат-2», «Клімат-3», «Клімат-4».

2.5.2Як здійснюється автоматичне керування комплектом «Клімат-2», «Клімат-3», «Клімат-4» у теплий та холодний періоди року?

2.5.3За яким принципом зволожується повітря у комплектах обладнання типу «Клімат»?

2.5.4Який комплект обладнання «Клімат» можна застосувати, якщо на фермі відсутнє централізоване джерело гарячої води?

118

2.5.5Призначення, принцип дії нагнітально-витяжної установки типу ПВУ.

2.5.6У чому полягає суть рециркуляції повітря в установках типу ПВУ?

2.5.7Чим відрізняються установки типу ПВУ від комплекту обладнання типу «Клімат»?

2.5.8Призначення, принцип дії електрокалориферу СФОА.

2.5.9Для чого призначено електромагнітний клапан теплогенератора ТГ-1А?

2.5.10За допомогою якого пристрою регулюють тиск паливного насоса теплогенератора ТГ-1А?

Лабораторна робота № 7

ВИВЧЕННЯ БУДОВИ ТА РОБОТИ РОЗДАВАЧІВ КОРМІВ ДЛЯ ВРХ

МЕТА РОБОТИ - вивчити призначення, будову, використання і регулювання (технологічне та експлуатаційне) кормороздавачів для великої рогатої худоби (ВРХ).

1 ВКАЗІВКИ З САМОПІДГОТОВКИ ДО РОБОТИ

1.1Завдання для самостійної підготовки до роботи

Вивчити:

- зоотехнічні вимоги до кормороздавачів [1, с.227]; - класифікацію кормороздавачів [1, с.230];

- технологічні схеми подрібнення і роздавання кормів ВРХ.

Скласти звіт по роботі:

- номер, найменування та мета роботи; - зоотехнічні вимоги до кормороздавачів [1, с.227];

- технологічні схеми подрібнення і роздавання кормів ВРХ.

1.2Питання для самопідготовки

1.2.1Яке призначення кормороздавачів?

1.2.2Зоотехнічні вимоги до кормороздавачів.

1.2.3Класифікація кормороздавачів.

1.3 Рекомендована література

1 Ревенко І.І. Машини та обладнання для тваринництва: підручник/ І.І. Ревенко, М.В. Брагінець, В.І. Ребенко. – К.: Кондор, 2009. – 731 с.

119

2 Проектування механізованих технологічних процесів тваринницьких підприємств / І.І. Ревенко, В.Д. Роговий, В.І. Кравчук та інш.; За ред. І.І. Ревенка.– К: Урожай, 1999.-192с.

3 Мельников С.В. Технологическое оборудование животноводческих ферм и комплексов/С.В. Мельников. – Л.: Агропромиздат, 1985.- 640 с.

2 ВКАЗІВКИ ДО ВИКОНАННЯ РОБОТИ

2.1 Програма роботи

2.1.1 Вивчити:

- призначення, будову, принцип роботи та основні регулювання кормороздавачів КТУ-10А, ТВК-80Б, КТП - 6 (РММ-Ф-6).

2.1.2 Ознайомитись:

- з призначенням, будовою, принципом роботи та основними регулюваннями роздавачів кормів РВК-Ф-74, РК-50.

Скласти звіт та захистити роботу.

2.2 Оснащення робочого місця

2.2.1 Плакати роздавачів кормів КТУ-10А; ТВК-80Б; КТП - 6 (РММ-Ф-6); макети

2.2.2 Методичні вказівки до лабораторної роботи №7 2.2.3 Література

2.3 Теоретичні відомості 2.3.1 Будова і технологічний процес роботи мобільних кор-

мороздавачів Кормороздавач КТУ-10А (рис. 1) призначено для транспор-

тування і вивантаження у годівниці подрібненого сіна, соломи, силосу, сінажу, а також суміші цих кормів з комбікормами, подрібненими коренебульбоплодами, сипкими добавками. Основні вузли машини: кузов, який складається з днища 1, заднього борту 2, бокового борту 3, надставного борту 4, огороджувальних щитків 5, боковин 6, блоку бітерів 7, щита – відбивача 8, переднього борту 9, ящик для інструменту 10; поперечного транспортеру 11; приводу 12; гальмівного пристрою 13; телескопічного валу 14; гідравлічного механізму підйому додаткового транспортера 15; ходової частини 16; додаткового похилого транспортера 17; ланцюга 18; заднього ліхтаря та покажчика повороту 19.

Ходова частина кормороздавача складається з рами зварної конструкції, передньої та задньої осей з ресорами і чотирма пневматичними колесами і причіпного пристрою. На задніх колесах
