Материал: МЕХАНІЗОВАНІ ТЕХНОЛОГІЇ В ВИРОБНИЦТВІ СІЛЬСЬКОГОСПОДАРСЬКОЇ ПРОДУКЦІЇ ТДАТУ

Норму видачі корму регулюють зміною подачі поздовжнього транспортера за допомогою шатунно-храпового механізму або швидкості руху трактора.

Розвантаження кормів через задній борт здійснюється при відкритому задньому борту і зміненому напрямку руху поздовжнього транспортера.

2.3.2 Будова і технологічний процес роботи стаціонарних кормороздавачів

Транспортер-роздавач кормів стаціонарний ТВК-80Б при-

значено для роздавання всіх видів кормів, крім рідких, на фермах великої рогатої худоби.

Транспортер-роздавач кормів ТВК-80Б є модифікацією лан-

цюгово-планчастого транспортера-роздавача ТВК-80А.

Робочим органом роздавача ТВК-80Б (рис. 6) є гумова стрічка 1 шириною 500 мм, а холостою гілкою - ланцюг, який передає тягове зусилля на стрічку від приводної станції. Довжина обох гілок транспортера однакова. В з'єднанні ланцюга зі стрічкою є запобіжний пристрій, який роз'єднує ланцюг з зірочкою при несправності кінцевого вимикача. Кормовий жолоб роздавача виконано з окремих залізобетонних елементів, які з'єднуються між собою на місці встановлення за допомогою зварювання.

Робочий процес. Для завантаження транспортера-роздавача кормами встановлюють мобільний кормороздавач КТУ-10 або РММ-Ф-6 так, щоб вивантажувальний транспортер був напроти завантажувального бункера. Вмикають машини одночасно. Корм в завантажувальному бункері попадає на стрічку і пересуває вздовж кормового жолоба, заповняє його по всій довжині транспортерароздавача. Під час заповнення останньої годівниці лижа, яку закріплено на кронштейні ланцюга, діє на кінцевий вимикач, який вимикає транспортер.

Для повторною процесу роздавання кормів натискують кнопку "Назад" і стрічка транспортера рухається в зворотному напрямку. При цьому залишки корму зі стрічки скидаються до приямку бункера для подальшого їх використання. При підході стрічки до початкового положення для подальшого завантаження лижа діє на другий кінцевий вимикач, який вимикає транспортер роздавача. При цьому стрічка знаходиться в початковому положенні для подальшого завантаження.

126

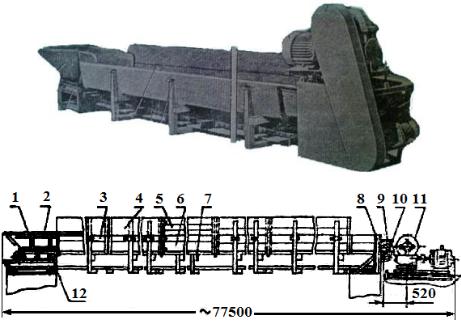

1 – гумова стрічка; 2 – бункер; 3 – лоток; 4 – довга годівниця; 5 - коротка годівниця; 6 - борт лотка; 7 - перехідний місток; 8 - опора ведучого вала; 9 – щиток; 10 - ведучий вал; 11 - приводна станція; 12 - натяжна станція.

Рисунок 6 - Загальний вид та технологічна схема ТВК-80Б

Регулювання. Під час експлуатації роздавача регулюють натягнення його робочого органу натяжними гвинтами і видаленням парної кількості числа ланок ланцюга. В останньому випадку свердлять в дні кормового жолоба два отвори на відстані 1,5...2 м від ведучого вала і закріплюють ланцюг до дна. Потім, обертаючи вручну муфту редуктора, натягують нижній ланцюг поки ділянка ланцюга між закріпленою частиною і зірочкою збільшиться так, що можна роз'єднати ланцюг та видалити парну кількість ланок. Після цього з'єднують ланцюг і знову натягують натяжними гвинтами. Нижня відома гілка повинна торкатися настилу через 4...5 м від вісі натяжного барабану.

Зазор, між нижньою кромкою ролика вимикача і площиною упора регулюють перестановкою вимикача, при цьому кромка ролика повинна бути нижче площини упору на 5 мм.

127

В процесі використання транспортера-роздавача не допускається попадання корму під кормовий стіл (на ведену гілку). Для цього своєчасно очищають тягові ланцюги від залишків корму і ліквідують несправності.

Роздавач РВК-Ф-74 призначено для роздавання кормів (крім рідких) на молочнотоварних та відгодівельних фермах великої рогатої худоби у приміщеннях з довжиною фронту годівлі не більше 75 м. Має шість виконань, що різняться між собою матеріалом годівниць та типом робочого органу.

Роздавач складається з робочого органу 3 (рис. 7), годівниці 4 з бункером, натяжної та приводної 5 станцій ї шафи керування. Передача крутного моменту на ведучий вал здійснюється від приводної станції ланцюговою передачею.

Залежно від виконання кормороздавача робочий орган являє собою стрічку з прикріпленим до неї канатом чи круглоланковим ланцюгом або скребкове полотно, яке розміщене на половині замкненого контуру круглоланкового ланцюга.

У місцях з'єднання ланцюга зі стрічкою та із скребковим полотном є запобіжний пристрій аварійного роз'єднання ланцюга і зірочки. У початковий період експлуатації ланцюг натягують видаленням його ланок, а після обкатки — за допомогою натяжної станції.

Залежно від типу робочого органу натяжна станція складається з рами, барабана або зірочки з віссю та натяжних гвинтів.

Процес роботи здійснюється у такій послідовності. Мобільним роздавачем або іншими технічними засобами корм завантажують у бункер і вмикають привод робочого органу. Він рівномірно переміщує корм уздовж годівниці. При переміщенні стрічки або скребкового полотна до кінця фронту годівлі, робочий орган зупиняється кінцевим вимикачем. Зворотне переміщення робочого органа перед початком наступної годівлі допомагає очистити стрічку скребком від залишків корму. Вони скидаються у приямок, розміщений біля бункера. При досягненні робочим органом вихідного положення привод його автоматично вимикається.

128

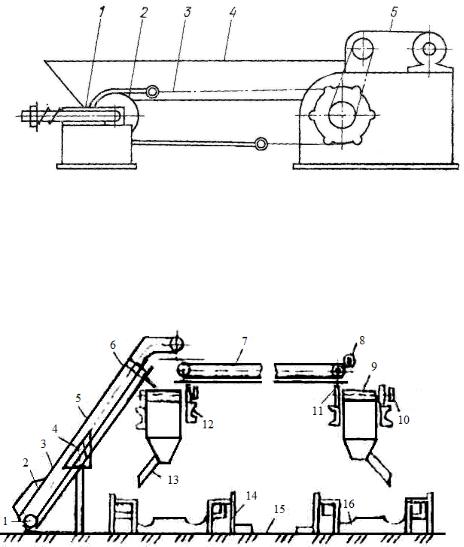

1 – натяжна станція; 2 – ведений барабан; 3 – робочий орган; 4 - годівниця; 5 – приводна станція

Рисунок 7 – Конструктивно - технологічна схема стаціонарного кормороздавача РВК-Ф-74

Кормороздавач стаціонарний РК-50 (рис. 8) призначено для роздавання усіх видів подрібнених кормів на молочних і відгодівельних фермах великої рогатої худоби.

1 – барабан; 2 - завантажувальний лоток; 3 – стрічка; 4 - натяжний пристрій; 5 - похилий транспортер; 6 – кронштейн; 7 - поперечний транспортер; 8 - привід поперечного транспортеру; 9 - транспортерроздавач; 10 – коноїд; 12 – напрямна; 13 - поворотний напрямний лоток; 14 – ролик; 15 – стійла; 16 - гнойовий прохід

Рисунок 8 - Схема роздавача кормів РК-50

129

Роздавач кормів РК-50 з стрічковим транспортером над годівницею поставляється у двох варіантах: на 100 голів з одним транспортером-роздавачем і на 200 голів з двома транспортерами-роздавачами. Основними вузлами його є похилий 5 і поперечний 7 транспортери, один або два

Транспортер-роздавач представляє собою рухомий стрічковий конвеєр, довжина якого дорівнює половині довжини годівниці, який пересувається по напрямних, що встановлені вздовж осі кормового проходу на висоті 1,6…2,1 м. Рух транспортеру здійснюється за допомогою коноїдних барабанів, на які намотано по два витки натягнутого вздовж напрямних сталевого тросу. Швидкість роздавача регулюється зміною шестерень у передачі і може мати такі значення: 0,13; 0,15; 0,17; 0,20; 0,23 м/с. Швидкість руху стрічки постійна і дорівнює 1,3 м/с.

Корм, що потрапляє в приймальну воронку похилого транспортера із мобільного роздавача або кормоцеху, подається на поперечний транспортер, який розташовано горизонтально у центрі приміщення вище транспортерів-роздавачів. Поперечний транспортер направляє поток корму на той або інший транспортерроздавач. У початковому положенні останній розташовується по одну сторону від поперечного транспортера. Рухаючись по напрямним у другу половину приміщення, транспортер-роздавач пересуває поступаючий на нього з поперечного транспортера корм і розподіляє його по довжині годівниці. За допомогою поворотного лотка корм може бути направлено у годівницю, розташовану або праворуч, або ліворуч від осі кормового проходу. Ширина кормового проходу не повинна перевищувати 1,4 м.

Технічну характеристику кормороздавачів для ВРХ наведено в таблиці 1.
