Зменшення кількості ферм де використовують годівлі «рідкого» типу пояснюється наступними причинами: низькою якістю води; перебоями в подачі електроенергії; відсутністю кваліфікованого обслуговуючого персоналу тощо. Залежність від цих складових при «рідкому» годуванні дуже велика.

«Суха» годівля свиней (рис. 3) здійснюється за допомогою кормових автоматів через дозуючу заслінку в кожному груповому станку за допомогою загального електропривода. Корм подається повільно, згідно з вибраною швидкістю. Швидкість подачі, що постійно регулюється, забезпечує оптимальний прийом корму тваринами.

Рисунок 3 – Система «сухої» годівлі свиней

При використанні кормових автоматів «сухою» систему годівлі можна назвати умовно. Наявність вбудованих напувалок в конструкції автомата дозволяє отримувати тваринам зволожений змочений корм, що забезпечує кращу його засвоюваність і більші прирости.

Роздавання кормів у свинарниках залежно від типу годівлі може здійснюватись стаціонарними (механічними, гідравлічними, пневматичними) і пересувними (мобільними, координатними) кормороздавачами різних конструкцій.

136

2.3.2 Будова і аналіз роботи кормороздавачів для свиней Мобільні кормороздавачі

Кормороздавач універсальний тракторний КУТ-3А (рис. 4)

призначено для доставки і роздавання вологих або напіврідких сумішок із подрібнених, відповідно до зоотехнічних вимог, концентрованих та соковитих кормів для свиней. Може використовуватись також як змішувач кормів з подальшим їх транспортуванням і роздаванням. У цьому випадку завантаження бункера не повинно перевищувати 2/3 його корисної місткості. Агрегатують кормороздавач з тракторами класу 1,4. Привод робочих органів здійснюється від ВВП трактора.

Кормороздавач – це одновісний причіп, на якому змонтовано бункер 6. Всередині бункера знаходиться ланцюгово-скребковий транспортер 8, який призначено для змішування і розвантаження кормів.

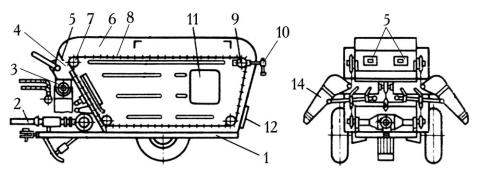

1 – рама; 2 – карданний вал; 3 – вивантажувальний шнек; 4 – вивантажувальне вікно; 5 – заслінка; 6 – бункер; 7 – ведуча зірочка; 8 – ланцюгово-скребковий транспортер; 9 – поворотна зірочка; 10 – натяжний пристрій; 11 – боковий люк; 12 – задній люк; 14 – лотік

Рисунок 4 – Конструктивно-функціональна схема кормороздавача КУТ-3А

Бункер зварної конструкції виготовлено з листової сталі. Передню стінку з вивантажувальним вікном нахилено під кутом 60º. Всередині бункера на похилій поверхні розміщені напрямні для ланцюга скребкового транспортера. Останній складається з двох паралельних замкнених контурів роликових ланцюгів, до яких прикріплені скребки. Вивантажувальний шнек 3 розміщений нижче

137

вивантажувального вікна 4. До кожуху шнека шарнірно кріпиться лотік 14 і гідроциліндр. Для перекривання вивантажувального вікна у верхній частині передньої стінки кузова розміщена засувка 5, керування якою здійснюється важелем.

Управій боковині кузова є експлуатаційно-завантажувальний люк 11, через який надається можливість проводити огляд, обслуговування та ремонт вузлів, розміщених всередині кузова, а також завантаження його вручну. Для механізованого завантаження кормів зверху кузова виготовлене вікно. Для зливання води та видалення залишків корму з кузова, а також для проведення інших операцій обслуговування кормороздавача служить експлуатаційний люк 12, розміщений внизу задньої частини кузова.

Упередній частині рами кормороздавача розміщено механізм приводу, який складається із шарнірної передачі 2, проміжного валу, запобіжної муфти, конічного редуктора та приводних ланцюгів.

Перед пуском роздавача в експлуатацію необхідно: перевіри-

ти стан кріплення всіх механізмів та вузлів; перевірити тиск повітря у шинах коліс і у разі потреби довести його до 0,3 МПа; з’єднати карданну передачу з ВВП трактора; приєднати шланги гідроприводу через розривні муфти до розподільника трактора; плавно ввімкнути ВВП трактора; випробувати кормороздавач без навантаження.

Завантаження роздавача здійснюється завантажувальними засобами через верхнє вікно кузова. При завантаженні сипких кормів необхідно періодично вмикати в роботу ланцюгово-скребковий транспортер.

При змішуванні кормів транспортером вивантажувальне вікно повинно бути закритим, а шнек роздавального пристрою – вимкненим. Тривалість змішування залежить від кількості та фізикомеханічних властивостей складових компонентів корму. В середньому період змішування кормів становить 6…10 хв.

Під’їхавши до годівниці, тракторист відкриває засувку вікна роздавального пристрою на відповідну норму видачі корму, гідроприводом встановлює у робоче положення лоток над годівницею, вмикає ВВП і, переміщуючись вздовж кормового проїзду з необхідною швидкістю, починає роздавання кормів. При роздаванні вмикається шнек роздавача, корм скребками транспортера направляється у вивантажувальну коробку, а далі шнеком спрямовується по лотку у годівницю.

138

Якщо годівниці розташовані з обох боків кормового проїзду, необхідно заїхати у тваринницьке приміщення з протилежного боку і аналогічно здійснити роздавання корму.

При транспортуванні кормороздавача лоток встановлюють у транспортне положення.

Координатні кормороздавачі

До групи координатних належать електрифіковані кормороздавачі, довжина пересування яких обмежується довжиною рейкового шляху та кабелю живлення. Застосовують їх на свинарських фермах. Якщо рейки прокладені вздовж кормового проїзду свинарника, то завантаження роздавачів кормами здійснюється у тамбурі завантажувальними мобільними або стаціонарними засобами. При зблокованому розміщенні свинарника і кормоприготувального цеху завантаження кормороздавачів може здійснюватися з вивантажувального транспортера кормоцеху.

Спеціальні координатні кормороздавачі призначені для роздавання (КЭС-1,7), або перемішування і роздавання (КС-1,5, РС5А) кормосумішей у годівниці дорослому поголів’ю свиней, а універсальні роздавачі (КСП-0,8), крім того, – для роздавання сухих і рідких кормів поросятам. При цьому роздавання кормів може здійснюватися на один або одночасно на обидва боки.

Роздавач-змішувач РС-5А (рис. 5) призначено для приготування напіврідких сумішок вологістю більше 65% і роздавання їх у групові годівниці, які розміщені по обидва боки кормового проходу. Використовується у свинарниках-маточниках, приміщеннях для вирощування та відгодівлі свиней.

На рамі рейкового візка горизонтально розташовано циліндричний бункер 1, оснащений мішалкою 2 і горловиною для завантаження корму. В його нижній частині знаходяться два отвори з патрубками, до яких прикріплені розвантажувальні шнеки 12. Місця приєднання горловини до шнеків перекриваються шиберами 15, які керуються важелями, розміщеними з правої та лівої сторони сидіння оператора.

139

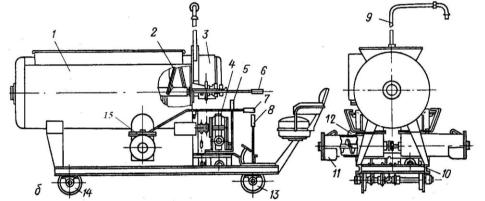

1 - бункер, 2 - мішалка, 3 - електропульт, 4 - черв’ячний редуктор, 5, 6, 7, 8 - важелі керування, 9 - кронштейн, 10 - конічний редуктор, 11 - електродвигун, 12 - розвантажувальний шнек, 13 - ведуча пара, 14 - холоста пара, 15 - шибер.

Рисунок 5 – Роздавач-змішувач кормів РС-5А

Всередині бункера 1 на двох опорах встановлено мішалку 2 з лопатями, які розміщені по гвинтовій лінії. Лопаті на одному кінці мішалки мають правий захід (праву навивку), на другому – лівий. Обертаючись, вони перемішують кормосуміш та одночасно переміщують її в зону розвантажувальних шнеків. Для очищення торцевих стінок бункера від кормосуміші крайні лопаті оснащені скребками.

Рух роздавача та робота всіх механізмів здійснюється від одного електропривода. Від нього обертання через черв’ячний редуктор передається на мішалку та конічний редуктор, а з вихідного вала останнього – на розвантажувальні шнеки та ведучу колісну пару за допомогою ланцюгової передачі.

Для вмикання в роботу робочих органів на валах мішалки, конічного редуктора, ведучої колісної пари передбачені запобіжні муфти, які вмикаються і вимикаються важелями керування з місця сидіння оператора.

Для зупинки роздавача передбачається гальмо, яке розміщене на осі ведучої колісної пари.

При підготовці роздавача-змішувача до роботи необхідно перевірити кріплення усіх вузлів, натягнення ланцюгів, роботу га-
