льмового пристрою і шиберних засувок, опір ізоляції електродвигунів та наявність мастила в редукторах.

При завантаженні бункера готовою кормовою сумішшю вологість її повинна становити 65…80%. При цьому кормороздавач перемішує суміш для запобігання її розшаровування з подальшим роздаванням у годівниці.

При необхідності приготування кормової суміші безпосередньо в бункері змішувача, слід завантажувати в нього спочатку рідкі компоненти суміші.

Після закінчення перемішування послідовно вмикаються приводи руху роздавача і вивантажувальних шнеків, а засувки за допомогою важелів відкриваються на необхідну норму видачі. Рухаючись вздовж годівниць, кормороздавач здійснює роздавання кормів.

Після закінчення роздавання корму у годівниці перекривають засувками горловини вивантажувальних вікон, вимикають мішалку та роздавальні шнеки і повертають роздавач у вихідне положення.

Кормороздавач для свиноматок і поросят КСП-0,8 (рис. 6)

використовується для приготування та нормованого дозованого роздавання в індивідуальні та групові годівниці вологих кормових сумішей свиноматкам, а також молочних відвійок, комбікормів і інших сухих підкормок – поросятам-сисунам.

Кормороздавач КСП-0,8 – електрифікований, на рейковому ходу. Це двовісний візок 9 на чотирьох колесах (двоє з яких приводні), на якому змонтовані бункер із змішувачем 1 для приготування кормових сумішок та їх дозованої видачі та два бункера 2 сухих кормів для поросят.

У бункері-змішувачі 1 розміщені змішувальні пристрої у вигляді мішалки 3 та двох нахилених вивантажувальних шнеків 5, закріплених під бункером. Корм із бункера-змішувача у вивантажувальний шнек надходить крізь вікно з шиберним пристроєм 6, за допомогою якого воно перекривається під час завантаження кормів у бункер та їх перемішування. Всередині бункерів сухих кормів розміщені шнеки-живильники 4, змонтовані співвісно з валом мішалки 3. Вони приводяться в рух шляхом вмикання кулачкових муфт 13.

141

дача; 12 – лотік; 13 – кулачкова муфта Рисунок 6 – Кормороздавач КСП-0,8

Вивантажувальні вікна шнеків-живильників 5 еластичними рукавами з’єднані з вікнами вивантажувальних шнеків. Для роздавання молочних відвійок на кормороздавачі передбачені дві фляги, які мають зливні пристрої.

На ходовому візку змонтовані електроприводи: реверсивний 7

– для переміщення візка, а також вивантажувальних шнеків 8 та мішалки 10.

Перед роздаванням кормів оператор вмикає мішалку, встановлює реле часу на відповідну норму видачі, переводить тумблер на одноабо двобічне роздавання і вмикає привод візка. При цьому роздавання кормів здійснюється в автоматичному режимі. Керувати кормороздавачем можна також і в ручному режимі.

Всередині приміщення кормороздавач переміщується по рейках, з обох боків яких розміщені станки для свиноматок і поросят з індивідуальними або груповими годівницями.

Змішувач-роздавач кормів КС-1,5 (рис. 7) застосовують на репродукторних та відгодівельних свинарських фермах. При відсутності на фермі кормоцеху змішувач-роздавач кормів може використовуватися для приготування і роздавання вологих мішанок напіврідких та сухих кормів. Змішувач-роздавач складається із ходової частини з опорними котками 8, бункера 1, вертикального 3 та

142

двох вивантажувальних 7 шнеків, розрівнювача 2, лопатевої мішалки 4, засувок 6, розподільної коробки та електрообладнання.

1 – бункер; 2 – розрівнювач; 3 – вертикальний шнек; 4 – мішалка лопатева; 5 – камера; 6 – шиберна засувка; 7 – вивантажувальний шнек; 8 – опорний каток

Рисунок 7 – Конструктивно-технологічна схема змішувачароздавача кормів КС-1,5

Керування роздавачем здійснюють за допомогою кнопкових командних постів, а живлення електроенергією – за допомогою електричного кабелю, який укладають в спеціальний жолоб, розміщений вздовж усієї довжини кормового проїзду.

Ходова частина являє собою самохідний візок з електричним приводом і складається із рами, ведучої і веденої колісних пар, мо- тор-редуктора, ланцюгової передачі, стрічкового гальма, пристрою для автоматичної зупинки роздавача.

Бункер місткістю 2 м3 має в днищі вивантажувальні вікна, які перекриваються засувками. У бункері змонтовані шнекова і лопатева мішалки, а до його днища прикріплені вивантажувальні шнеки і розподільна коробка. На верхній частині валу шнека встановлено розрівнювач, призначений для рівномірного розподілення корму по периметру бункера.

Привод мішалки здійснюється від мотор-редуктора через розподільну коробку. Кожен з двох вивантажувальних шнеків складається з корпусу, гвинтової металевої стрічки, привода, дозуючого

143

пристрою та опор. Привод шнека здійснюється від електродвигуна через клинопасову передачу, яку натягують спеціальним гвинтом.

Дозувальний пристрій складається із засувки і спеціального ущільнення. Засувку в напрямних переміщують штурвалом через шестерню та зубчасту рейку. Величина відкривання засувки визначається вказівною стрілкою.

Робочий процес роздавача здійснюється таким чином. Перед початком роботи закривають вивантажувальні вікна, вмикають привод мішалки, завантажують бункер кормом і роздавач пересувається до годівниць. Потім відкривають засувки на задану норму видачі, вмикають вивантажувальний шнек і роздають корми. Після видачі кормів роздавач повертають у вихідне положення. Норму видачі корму регулюють величиною відкриття засувки.

Технічні характеристики мобільних та координатних кормороздавачів приводяться в таблиці 1.

Таблиця 1 - Технічні характеристики кормороздавачів

Стаціонарні кормороздавачі

Стаціонарні кормороздавачі бувають механічні, гідравлічні і пневматичні.

Стаціонарний роздавач кормів РКС-3000М (рис. 8) призна-

чено для роздавання сухих, вологих та соковитих кормів у свинар- никах-відгодівельниках при годуванні тварин багатокомпонентними сумішками.

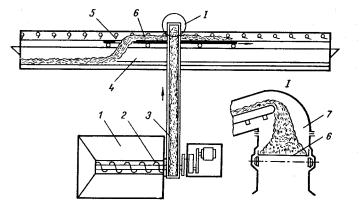

1 – бункер-дозатор; 2 – шнек; 3 – похилий транспортер; 4 – секційні годівниці; 5 – скребки; 6 – роздавальна платформа; 7 – вивантажувальне вікно

Рисунок 8 – Конструктивно-технологічна схема роздавача кормів РКС-3000М

Кормороздавач складається з приймального бункера-дозатора 1, похилого завантажувального транспортера 3, роздавальної платформи 6, секційних годівниць 4 та електроприводів з пусковою апаратурою.

Платформа 6 рухається зворотно-поступально у суцільному жолобі по напрямним над двосторонніми годівницями 4. Над платформою шарнірно підвішені скребки 5, які мають можливість відхилятися тільки в один бік. Металеві секційні годівниці 4 з боку підходу тварин прикриті шарнірно-підвішеними металевими решітками.

Привод механізмів здійснюється від трьох електродвигунів загальною потужністю 7,4 кВт.
