Технологічний процес роздавання кормів здійснюється насту-

пним чином. Приготовлені корми поступають з кормоцеху і завантажуються в приймальний бункер-дозатор 1, звідки шнеком 2 подаються на ланцюгово-скребковий завантажувальний транспортер 3. Потім корм через вивантажувальне вікно 7 поступає на роздавальну платформу 6, яка рухається зворотно-поступально. Довжина роздавальної платформи дорівнює половині довжини ряду годівниць.Під час руху платформи з кормом до останньої годівниці скребки цієї половини рядів підняті. Коли платформа доходить до кінця ряду, то скребки опускаються і при зворотному русі платформи скидають з неї корм у годівниці 4. Одночасно на звільнену частину платформи ланцюгово-скребковий транспортер 3 завантажує корм для другої половини ряду годівниць.

Кормороздавач РКС-3000М обслуговує фронт годівлі 65...70м при поголів’ї 1000...2000 тварин.

Групове нормування здійснюється шляхом зміни продуктивності в межах 1,4…2,8 кг/с за рахунок переміщення шиберних засувок у вихідному вікні бункера-дозатора або встановлення змінної зірочки в приводі шнека 2 на вихідному валу редуктора.

Кормороздавач обслуговується одним оператором. Тривалість циклу роздавання кормів 20...30 хвилин.

За кордоном, особливо в США, широкого розповсюдження для роздавання кормів свиням набули шнекові (гвинтові) стаціо-

нарні кормороздавачі.

Їх переваги: простота будови (в них одна рухома частина – гвинт), універсальність – служать для транспортування, змішування та роздавання кормів, компактність, зручність в обслуговуванні. Недоліки таких кормороздавачів: висока енергоємність порівняно з іншими транспортерами, спричиняють часткове подрібнення та розділення компонентів за фракціями в процесі переміщення.

Відомо кілька варіантів конструктивних рішень роздавачів такого типу: шнек у трубі, в якій є збоку по всій довжині отвори для виходу корму; шнек в кожусі зі скошеною розвантажувальною стінкою; шнек у поворотному кожусі; шнек між вертикально розташованими напрямними стінками. Норму корму регулюють зміною висоти отворів, поворотом напрямної дошки, зміною висоти розташування шнека над поворотним кожухом чи дном годівниці.

146

Різновидом шнекових являються спірально-пружинні роздавачі (рис. 9), які використовуються для видачі свиням сухих концентрованих кормів. Кормонесучий орган – спіральна пружина (гнучкий шнек), розміщена у трубі (кожусі) зі щілинами у нижній частині. Шнекова спіраль виготовляється з високолегованої сталі, труба

– з пластику. Такі роздавачі кормів переважно використовуються в приміщеннях з можливістю прямолінійного розташування кормопроводу. Трубу (кожух) з’єднано з бункером-живильником і закріплено над кормовим лотком або самогодівницею.

При обертанні пружини в трубі корм захоплюється з нижньої частини бункера і переміщується вздовж трубопроводу. Годівниця заповнюється кормом крізь отвори у дні трубопроводу. Привод спірально-пружинного роздавача не має проміжних механізмів для передачі руху від електродвигуна робочого органу, оскільки частота обертання останнього значно вища, ніж у шнека. Тому при однаковій продуктивності конструкція спірального роздавача, порівняно із шнековим, компактніша і менш металоємна.

Основні недоліки спірально-пружинного транспортера – технологічна складність виконання спіралі великої довжини і низька експлуатаційна надійність.

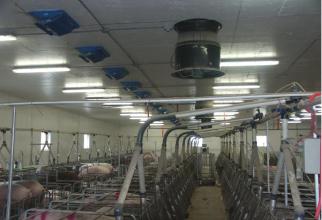

Рисунок 9 – Спірально-пружинні роздавачі кормів

Трубчасто-шайбові роздавачі кормів. Варіантом для свинар-

ників, що вимагають складнішого розташування кормопроводу (передбачається безліч поворотів) є універсальні контурні системи ланцюгово-шайбових і шайбово-тросових транспортерів. Вони мо-

147

жуть транспортувати гранульовані і сипкі матеріали складними за конфігурацією трасами з горизонтальними, похилими та вертикальними ділянками в приміщеннях для утримання як свиноматок, так і поросят на різних стадіях вирощування. Система здійснює транспортування сухих комбікормів або кормів у гранулах (діаметром до 5 мм і завдовжки до 10 мм) від бункера до роздавачів (бункерні годівниці, дозатори) у свинарниках. Корми транспортуються системою сталевих труб з гальванічним покриттям і поворотних пристроїв. Всередині системи пересувається ланцюг або трос з напресованими пластиковими шайбами, що просувають корм до місць годівлі. Рух ланцюга (або троса) здійснюється приводним пристроєм з автоматичною системою керування.

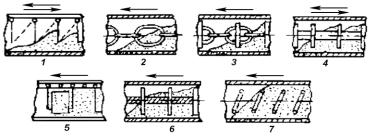

Варіанти деяких робочих органів роздавачів сипких кормів для свиней показані на рисунку 10.

1 – штангово-скребковий; 2 – ланцюговий; 3 – ланцюговошайбовий; 4 – штангово-шайбовий; 5 – ланцюгово-скребковий; 6 – тросово-шайбовий; 7 – спіральний

Рисунок 10 – Варіанти робочих органів, які використовуються в потокових лініях транспортування сухих сипких кормів

Пневматичні системи (рис. 11) використовують, головним чином, для транспортування напіврідких кормів закритими трубопроводами за допомогою стиснутого повітря.

148

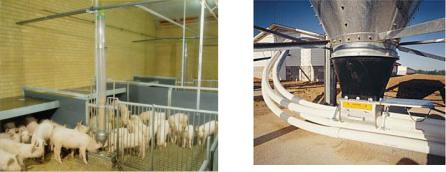

Рисунок 11 – Пневматичні системи транспортування кормів

В окремих випадках такі системи застосовують і для переміщення сухих сипких кормів потоком повітря за допомогою відцентрового вентилятора (ексгаустера). Пневматичні транспортери мають ряд переваг в порівнянні з механічними: широкі можливості зміни напрямку і кута підйому, підвищена дальність транспортування, а також примусове охолодження й провітрювання кормів; транспортери прості в технічному обслуговуванні; не впливають на санітарно-гігієнічні умови. Їх недоліки: підвищена енергоємність, зношування трубопроводів при контакті з кормом.

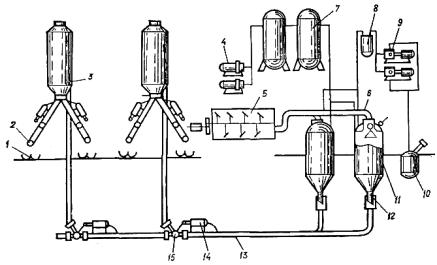

Пневматичну установку ПУС призначено для транспорту-

вання рідких кормів із кормоцеху в бункери-накопичувачі, розміщені в свинарниках. Установка складається з компресорної станції, продувного котла (або змішувача) кормопроводу, перемикачів потоку і бункера-накопичувача (рис. 12).

Продувний котел – це резервуар, у верхній частині якого є завантажувальний пристрій, а в середній циліндричній частині – люк для періодичного огляду і технічного обслуговування. В нижній частині котел закінчується спеціальною камерою-дифузором, яка переходить у кормопровід. Продувний котел обладнано розподільним пристроєм, що складається із засувок, вентилів і золотників. Кормопровід виготовляють із стальних труб. Перемикач потоку корму має корпус, три кормопроводи, сегментний клапан, дві кришки корпусу і рукоятки. Бункер-накопичувач складається із циліндричного корпусу, випускного патрубка, оглядового люка і драбин для обслуговування.

149

Рідкий корм (вологість 75…78 %) із кормоцеху надходить в продувний котел, після чого завантажувальний пристрій закривається. Оператор з пульта керування за допомогою одного із перемикачів з’єднує магістральний кормопровід з бункеромнакопичувачем. Стиснуте повітря від компресорної установки направляється в продувний котел і витискує корм у кормопровід, а з нього – в бу- нкер-накопичувач. Подібним способом корм подається і в інші бункери.

Гідравлічні системи (рис. 13) використовують для транспортування напіврідких кормових сумішок на свинофермах. Вони бувають двох типів: гідропневматичні з продувними котлами, а також гідравлічні з фекальними чи іншими варіантами насосів.
