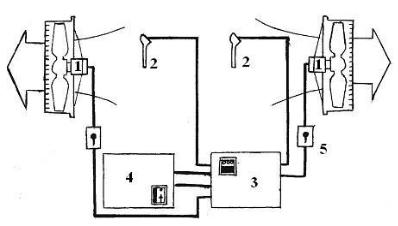

1 – вентилятори; 2 – датчик температури; 3 – станція керування; 4 – блок перемикача; 5 – вимикач

Рисунок 1 – Схема обладнання комплекту «Клімат-4»

Якщо температура повітря у приміщенні відповідає температурі заданій на терморегуляторі ПТР-3, то вентилятори працюють на середній частоті обертання.

Якщо температура стає нижче заданої, по сигналам двохпозиційних терморегуляторів за допомогою приладів станції керування вимикається відповідна перша група вентиляторів. При подальшому зниженні температури вимикається друга група вентиляторів, а потім автотрансформатор і всі вентилятори.

При підвищенні температури вмикання вентиляторів відбувається у зворотному порядку.

Крім того, при підвищенні температури вентилятори автоматично перемикаються поступово до максимальної подачі, а при зниженні температури вони перемикаються на нижчу подачу.

Регулювання частоти обертання вентиляторів виконується автоматично блоком перемикача 4 шляхом зміни напруги на вході до станції по сигналу датчика температури.

Контроль за роботою системи здійснює електрик по світловій індикації станції керування, лампочки якої загоряються при відхиленні температури повітря від заданої. Після загоряння лампочки аварійних відхилень температури повітря оператор приймає заходи

– вмикає додаткові джерела тепла (теплогенератори ТГ-1,0; ТГ-2,5;

106

калорифери типу СФОУ) при зниженні температури або відкриває шахти, що встановлені на даху, та вхідні ворота при підвищенні температури.

У разі коротких замикань або струмових перевантажень двигуни вентиляторів вимикаються автоматично вимикачами 5, що встановлені біля кожного вентилятора.

Для ручного керування роботою установок станції керування постачаються перемикачами, що мають чотири положення керуванням частотою обертання вентиляторів: «Вимкнено» – усі вентилятори вимкнені; «1-ша швидкість», «2-га швидкість», «3-тя швидкість» – забезпечують ступеневе регулювання частоти обертання вентиляторів від мінімальної до максимальної в залежності від температури повітря у приміщенні. Якщо діапазон регулювання подачі вентиляторів шляхом змінення частоти їх обертання виявиться недостатнім, то більш широке регулювання подачі досягається шляхом вмикання та вимкнення окремих груп вентиляторів.

Комплекти обладнання «Клімат-2» та «Клімат-3» (рис. 2)

призначені для створення температурно-вологістних умов у тваринницьких та птахівничих приміщеннях з системами повітряного обігріву за допомогою опалювально-вентиляційних агрегатів з водяними калориферами, до яких подається гаряча вода від котельних або інших джерел теплопостачання з теплоносієм – гарячою водою. Комплекти мають опалювальну, вентиляційну та вологісну установки.

Вентиляційно-опалювальний агрегат складається із нагнітального відцентрового вентилятора типу Ц4-70 з тришвидкісним електродвигуном та пластинчастого водяного калориферу типу КФВ. Теплоносієм є підігріте повітря, що нагрівається калорифером та подається нагнітальним вентилятором. Для видалення забрудненого повітря призначені витяжні вентилятори типу ВО. Відцентровий вентилятор, що змонтований на рамі з віброізолятором, має вхідний та вихідний отвори; кожух всередині якого знаходиться робоче лопатеве колесо та шків, насаджений на вал, що обертається у підшипниках.

107

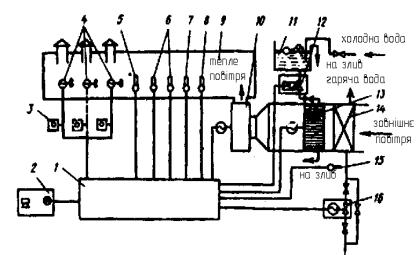

1 – станція керування; 2 – панель; 3 – автоматичний вимикач; 4 – витяжні вентилятори; 5 – датчик контролю температури повітря; 6 – датчик контролю відносної вологості повітря; 7 – датчик контролю температури повітря; 9 – тва-

ринницьке приміщення;

10 – відцентровий вентилятор; 11 – водяний бочок;

12 – електромагнітний клапан СВМ-25; 13 – зволожник; 14 – калорифер;

15

– датчик контролю калориферу від заморожування; 16 – регулювальний клапан ПР-ТМ виконавчого механізму («Клімат-3»)

Рисунок 2 – Схема комплектів обладнання «Клімат-2» та «Клімат-3»

Робоче колесо являє собою пустотілий барабан, у якому по всій бокової поверхні паралельно осі обертання на рівних відстанях встановлені лопаті. Вони скріплені по колу переднім кільцем та заднім суцільним диском, у центрі якого знаходиться маточина для насаджування робочого колеса на вал. В залежності від призначення вентилятора лопатки робочого колеса у його зоні створюють розрідження. Повітря, що поступає у зону колеса, захвачується його лопатями, стискається і під дією відцентрових сил відкидається до периферії кожуху, змінюючи напрям свого руху на 90º.

Подачу вентиляторів регулюють дроселюванням, поворотом робочого колеса і частотою обертання.

Для зволоження сухого повітря призначено зволожувач (рис. 3). В ньому вода для зволожування повітря, що проходить через вентиляційний агрегат, розпилюється за допомогою диску 6, який приводиться до обертання двополюсним електродвигуном.

108

Вода на диск подається самопливом по трубі із напірного баку і під дією відцентрових сил рівномірно розпилюється. Нерозпилена вода стікає у краплеуловлювач. Подачу води регулюють електромагнітним клапаном.









1







2

3







4

5



6

















































































































































































































































7

1 – конфузор; 2 – каркас; 3 – електродвигун; 4 – трубка; 5 – крильчатка; 6 – диск; 7 – трубчасті стояки

Рисунок 3 – Будова зволожувача

Обладнання «Клімат-2» і «Клімат-3» працює за такою схе-

мою. По периметру приміщення в стінах встановлюються витяжні вентилятори типу ВО, які виводять повітря із приміщення в усі періоди, працюючи з різною подачею.

Нагнітальна вентиляція здійснюється відцентровими вентиляторами, що встановлюються у нагнітальних камерах у торцях або іншому місці будівлі. У нагнітальних камерах калорифер при зниженні температури води в зворотному трубопроводі нижче -30ºС захищає від заморожування датчик, який монтують на трубопроводі зворотної води. Крім того, в нагнітальній камері встановлено бак із водою, який з’єднується електромагнітним клапаном СВМ-25 із трубозволожувачем, що вмонтований у нагнітальному патрубку вентилятора. Продуктивність трубозволожувача – 150 л/год., привід його здійснюється електродвигуном потужністю 4 кВт. Нагнітальне повітря розподіляється по приміщенню повітроводом.

Схема керування комплектами передбачає автоматичне та ручне керування опалювально-вентиляційним обладнанням у двох режимах: «теплий» (у теплий період року, коли не працюють опа-

109

лювальні прилади і «холодний» (у холодний період року, коли включені калорифери).

«Теплий» та «холодний» режими відрізняються ступенями частоти обертання витяжних вентиляторів, а також складом обладнання, що бере участь у роботі.

Комплект «Клімат-2» взимку необхідну температуру повітря у приміщенні підтримує шляхом одночасного змінення частоти обертання витяжних та нагнітальних вентиляторів.

Автоматичне регулювання взимку температури повітря у приміщенні комплектом «Клімат-3» засновано за принципом змінення кількості теплоносія, що приходить через водяні калорифери, за допомогою регулюючих клапанів. При зниженні температури нижче тої, що допускається, вмикається перший електроклапан і через водяний калорифер проходить гаряча вода, яка нагріває нагнітальне повітря. Якщо теплової потужності виявляється недостатньо, автоматично вмикається другий електроклапан, а при необхідності і третій. Витяжні вентилятори при цьому працюють на мінімальній частоті обертання.

Влітку температура повітря у приміщенні регулюється шляхом зміни частоти обертання валу витяжних вентиляторів. На-

гнітальні вентилятори можуть працювати на самих нижчих обертах тільки для підтримки необхідної вологості. При зниженні вологості повітря в приміщенні вмикається зволожувач. При досягненні нормальної вологості в приміщенні зволожувач вимикається.

При використанні обладнання «Клімат-2» можливо регулювання відносної вологості тільки у сторону підвищення за допомогою трубозволожувача у сполученні із електромагнітним клапаном СВМ-25, а при використанні обладнання «Клімат-3», крім того, можна осушувати повітря зміненням рівня повітрообміну.

Комплекти обладнання «Клімат-2» і «Клімат-3» дозволяють регулювати температуру повітря у приміщенні від +5 до +35ºС з точністю ± 2º; відносну вологість у сторону підвищення від 35 до 95% і у сторону зниження від 80 до 50% з похибкою 5%.

2.3.2 Нагнітально-витяжні установки типу ПВУ (ПВУ-4,

ПВУ-6, ПВУ-9) призначені для вентиляції тваринницьких приміщень. Вони автоматично підтримують температуру повітря в приміщенні та регулюють повітрообмін у залежності від зовнішньої та внутрішньої температури.
