Вона складається з корита 3, яке ущільнене скляноволокнистою ізоляцією 10, напувальної чаші місткістю 60 л, клапанного механізму 5 з поплавковим приводом 6, який підтримує рівень води в чаші на заданій висоті, електронагрівального елементу 9 потужністю 1 кВт і терморегулятора 4. Температура автоматично підтримується в межах від 278 до 287 К. Одну таку напувалку розраховано на обслуговування 100 голів великої рогатої худоби. Тиск у водопровідній мережі повинен бути в межах 20…350 кПа. Рівень води в чаші підтримується в діапазоні 100…110 мм.

Групову автонапувалку АГК-12 призначено для напування великої рогатої худоби на вигульних майданчиках за безприв’язного утримання, а також на пасовищах. Вона випускається в двох модифікаціях: АГК-12А і АГК-12Б (АГК-12А – для літніх таборів, де немає водопроводу). Вода в напувалку поступає самопливом з цистерни місткістю 3 м3, остання входить в комплект АГК12А, який складається з двох металевих корит, які сполучено патрубком. Заданий рівень води в коритах підтримується спеціальним пристроєм.

На одному з них для цього є клапанний механізм. Автонапувалку розраховано на обслуговування 150 тварин.

Причіпну водонапувальну установку для великої рогатої худо-

би ВУК-3 призначено для доставки води і напування тварин на пасовищах і в літніх таборах. У її склад входять водороздавач ВУ-3 і дванадцять пластмасових автонапувалок АП-1А, які сполучено трубопроводом.

Пересувну водонапувальну групову установку ВУГ-3 призна-

чено для напування 110 голів великої рогатої худоби (2 корита по 12 напувальних місць) або 1000 овець (10 корит) на пасовищах і таборах. Вона складається із цистерни місткістю 3 м3, яку встановлено на санчатах, і напувалок з трубопроводом.

Автонапувалка для овець. Групову автонапувалку ГАО-4

(рис. 7) призначено для напування вівцематок і ягнят в стійловий період. Одночасно обслуговуються 4 вівцематки, а протягом години – до 230 голів. Постійний рівень води в ній підтримується поплавковим механізмом. До водопровідної мережі вона приєднується через гумові патрубки. На дні чаші-резервуару діаметром 500 мм і глибиною 150 мм розміщені клапанний механізм і зливний отвір.

96

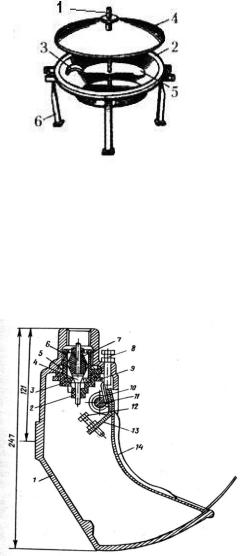

1 – водопровідна труба; 2 – чаша; 3 – поплавець ; 4 – кришка; 5 – важіль-балансир; 6 – стояк (ніжка)

Рисунок 7 – Групова автонапувалка ГАО-4 для овець

Автонапувалки для свиней. Самоочисна автонапувалка для свиней чашкова клапанного типу ПСС-1 (рис. 8) використо-

вується на свинарських комплексах промислового типу і свинофермах в свинарниках із станковим і безстанковим утриманням свиней різного віку.

тор; 8 – регулювальний болт натискного важеля; 9 – планка притискна; 10 – пружина; 11 – вісь кришки напувальної чаші; 12 – регулювальний болт ходу клапана; 13 – натискний важіль; 14 – кришка напувальної чаші

Рисунок 8 - Схема автонапувалки індивідуальної ПСС-1 для свиней

97

Напувалка (рис. 8) складається із напувальної чаші 1 місткістю 0,3 л і вертикально розташованого клапанного механізму, який складається із стакана 6, усередині якого розміщується клапан 4. Він перекриває зливний отвір в сідлі 3 за допомогою гумового амортизатору. Він відкривається при натисканні на кришку 14 (педаль) напувальної чаші.

Тварина, яка натискає мордою на кришку, відкриває її і отримує доступ до води, що знаходиться в напувальній чаші 1. Опускаючись всередину чаші, кришка за допомогою регулювального болта 12 притискного важеля 13 відкриває клапан 4, і вода із водопровідної мережі поступає в чашу. Коли тварина нап'ється, вона звільнить кришку, яка під дією пружини 10 повернеться в первинне положення. При переміщенні кришки вгору звільнений від навантаження клапан закривається, і доступ води в напувальну чашу припиняється, а залишки корму, внесені тваринами при напуванні, викидаються з чаші назовні. Тому, напувалка ПСС-1 називається самоочисною. Для нормальної роботи автонапувалки тиск у водопроводі повинен бути не нижчим 0,4 МПа. Кожна з них при великогрупповому утриманні обслуговує до 30 свиней.

Індивідуальну безчашкову соскову автонапувалку ПБС-1

(АС-Ф-25) (рис. 9), призначено для напування свиней при груповому і індивідуальному утриманні в свинарниках і на вигульних майданчиках. Вона складається із циліндричного корпусу 2 діаметром 24 мм, в середині якого вільно поміщається сосок 1, який виконано у вигляді порожнистої трубки з внутрішнім діаметром 6,5 мм; клапану 6 і двох ущільнюючих прокладок 3 і 4.

Рисунок 9 - Схема соскової безчашкової напувалки ПБС-1 (АС-Ф-25)

98

Під час напування тварина забирає сосок 1 разом із носком корпусу 2 і стискає їх. При цьому сосок переміщується до зіткнення із носком корпусу, а між ущільненням в соску і кільцевим пояском клапану 6 утворюється щілина, через яку вода поступає безпосередньо в рот тварини. Коли вона нап'ється і випустить із рота сосок, той під дією тиску води повернеться в початкове положення, і надходження води в напувалку припиниться. При тиску в системі від 0,08 до 0,35 МПа витрата напувалки складає 1,33 л/с. Одну соскову напувалку розраховано на обслуговування 20… 30 свиней.

Соскові напувалки (рис. 10) низьконапірні, їх підключають до водоводу через проміжний (зрівняльний) бак, встановлений вище за нього на 2… 3 м, що забезпечує надходження води до напувалок самопливом. Останні вмонтовують на висоті 420…450 мм від рівня підлоги так, щоб вісь соска було відхилено від вертикалі на кут 45 …60 0.

а б Рисунок 10 – Соскова напувалка для поросят а) та свиней

на відгодівлі б)

Автонапувалки для птиці. У пташниках різних призначень застосовують вакуумні, жолобкові, ніпельні і чашкові автонапувалки.

Вакуумну автонапувалку ПВ призначено для напування курчат у віці від 1 до 10 днів. Вона обслуговує 100 голів і складається із скляного або пластмасового балона місткістю 4,5 л і круглого піддону діаметром 230 мм. Балон наповнюють водою вручну, потім на нього ставлять піддон, напувалку перевертають встановлюють на підлогу балоном вгору. Вода з балону через канал самопливом поступає в піддон, постійний рівень води в якому автоматично підтримується внаслідок розрідження, що виникає в балоні в результаті витікання з нього води в піддон.

Жолобкові напувалки з проточною водою встановлюють в одноярусній батареї ОБН-1 або в п'ятиярусній КБЕ-1. В останньому випадку напувалка поміщається на фасаді кожного ярусу. Вона

99

розрахована на обслуговування 254 курчат у віці від 1 до 30 днів. Жолобок напувалки виготовлений з пластмаси або оцинкованої листової сталі. Рівень води встановлюється по верхньому обрізу трубки, яка пропускається через пробку, що закриває зливний отвір кінцевої напувалки.

Ніпельну напувалку (рис. 11) призначено для напування птиці всіх віків і видів при їх утриманні в кліткових батареях (типу КБУ- 3 та ін.). Вона складається з корпусу 4 із вкрученим в нього ніпелем, в якому є два клапани: верхній 2 і нижній 5. При напуванні птиця натискає дзьобом на виступаючий з ніпеля кінець нижнього клапану, який при переміщенні вгору відкриває верхній клапан 2, що сполучає порожнину ніпеля з водоводом 1, це викликає появу на кінці стрижня нижнього клапана 5 води у вигляді окремої краплі. Як тільки птиця випиває одну краплю, на кінці стрижня з'являється інша крапля. Фаски 3 клапанів обов'язково повинні бути ретельно притерті до посадочних місць корпусу 4, оскільки тільки при цій умові формується крапля. Робочий тиск води у водоводі повинен знаходиться близько 35 кПа.

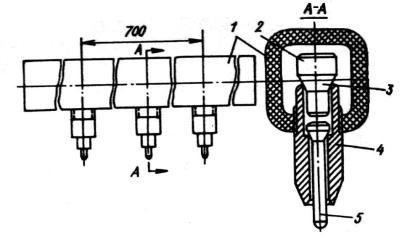

1 – водовід; 2 – верхній клапан; 3 – фаски; 4 – корпус; 5 – нижній клапан

Рисунок 11 - Схема напувалки ніпельної (краплинної) для птиці
