ють на водопідйомному трубопроводі 11 на висоті не менш 5 м від статичного рівня води у свердловині.

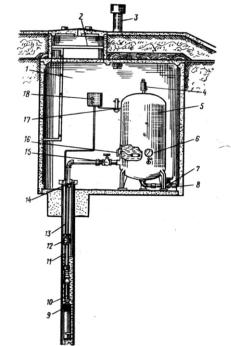

тел); 6 - манометр; 7,15 - вентилі, 8 - трубопровід; 9 - свердловина; 10 - насос; 11 - водопід-

18 - станція керування.

Принцип дії пневмогідроакумулятора пояснює схема (рис. 2) водопідйомної установки другого типу марки ВУ-5-30, яку обладнано вихровим насосом 7 .

Установка працює наступним чином. Вихровим насосом вода подається в повітряно-водяний котел 6, з якого крізь водорозбірну магістраль вона поступає до споживачів. Залишки води накопичуються у котлі та стискають повітря. Як тільки тиск в ньому достигне робочого, реле тиску 2 (в нормальному положенні його контакти замкнуті) розімкне електричну мережу магнітного пускача, електродвигун насосу 7 зупиниться, і вода буде подаватися споживачам тільки під дією стислого в котлі повітря. При зменшенні тиску до визначеного рівня контакти реле замкнуться, і ввімкнеться насос,

91

який знову почне подавати воду до котла. Установки з вихровими насосами застосовують для підйому чистої води із поверхневих джерел.

В систему водопостачання складовою частиною входять на- пірно-регулюючі споруди – водонапірні башти чи раніше розглянуті водоповітряні котли. Вони призначені для забезпечення в водопровідній мережі необхідного напору, регулювання подачі в неї води, а також для утворення необхідних запасів.

Водонапірна башта (рис. 3) складається із опірної конструкції – ствола 3, водонапірного баку 7, шатра 8 і системи трубопроводів: напірно-водопровідної труби 4 із засувкою 11, переливної 9, зливної труби 5 із вентилем або засувкою 6.

Водонапірні башти бувають шатрові та безшатрові. На тваринницьких фермах найбільш застосовуються збірно-блочні металеві безшатрові башти-колонни марки БР, які промисловість випускає трьох типорозмірів з місткістю бака 15, 25 і 50 м3, при висоті від дна бака до рівня ґрунту 8…30 м. Колонна башти також запов-

92

нюється водою, в результаті чого загальна її місткість становитиме значно більше паспортної місткості одного баку.

напірно-розвідної труби.

Рисунок 3 - Схема водонапірної башти

2.3.2. Технологічні лінії напування тварин і птиці.

Класифікація засобів для напування тварин.

Засоби для напування тварин поділяються на стаціонарні і мобільні, індивідуальні і групові. Крім того, розрізняють напувалки за призначенням для певного виду тварин, що враховує їх фізіологічні особливості, наприклад, для великої рогатої худоби, свиней, птиці, овець та інших.

Автонапувалки для великої рогатої худоби.

Індивідуальна стаціонарна автонапувалка АП-1А (рис. 4)

призначена для великої рогатої худоби при прив’язному її утриманні. Деталі напувалки виготовлено з пластмаси. Ця педальноклапанна автонапувалка складається з напувальної чаші, корпусу клапанного механізму, гумового амортизатора, сідла клапану, пробки, клапану і педалі. Місткість її напувальної чаші складає 2 л. У притискній пробці 4 є осьовий канал для виведення верхнього кінця стрижня клапана назовні і зливний отвір, крізь який вода відводиться від клапанного механізму в напувальну чашу. Притискна пробка необхідна також для регулювання гумового амортизатора.

93

1- вісь педалі; 2 – педаль; 3 – клапан; 4 – пробка; 5 – сідло; 6 – амортизатор; 7 – корпус; 8 – чаша.

Рисунок 4 - Схема автонапувалки АП-1А для великої рогатої худоби

У корівнику з прив'язним утриманням тварин автонапувалку встановлюють на стійці між двома стійлами на висоті 0,5…0,6 м від підлоги. Вона обслуговує двох корів, що стоять поруч. З внутрішнім водопровідом напувалка з'єднується стояком діаметром 20 мм, який вкручено в нижній різьбовий отвір. Другий кінець стояка крізь різьбовий кутник під'єднується до водопровідної мережі.

Напувалка працює таким чином. Вода із водопровідної мере-

жі під дією вільного тиску подається по стояку у внутрішню порожнину корпусу клапана 3. При натиску тварини мордою на педаль 2, яка повертається навколо осі 1, амортизатор стискається, клапан 3 відходить від сідла 5, і вода через щілину, що утворилася, витікає із зливного отвору в напувальну чашу 8. Коли тварина нап'ється і відпустить педаль, клапан під дією пружності амортизатора щільно притиснеться до свого сідла, і надходження води в чашу припиниться. Для нормальної роботи напувалки тиск у водопровідній мережі повинен бути не більш 0,2 МПа.

Автонапувалка ПА-1 (рис. 5) має те ж призначення, що і АП1А, але на відміну від неї чавунна чаша цієї напувалки має масу 7,5кг (замість 0,75 кг), з горизонтально розташованим клапанним механізмом і спіральною пружиною всередині.

94

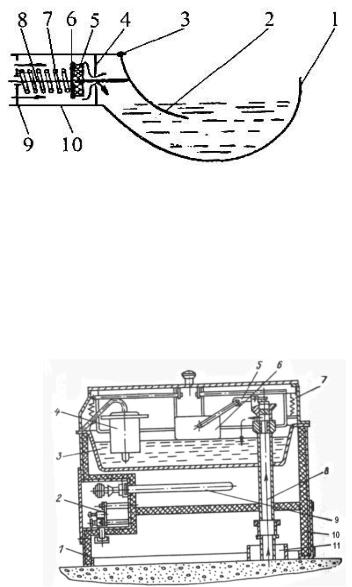

1 – чаша; 2 – педаль; 3 – шарнір; 4 – сідло; 5 – прокладка; 6 – клапан тарілчастий; 7 – пружина; 8 - шток; 9 – напрямна штока; 10 - корпус

Рисунок 5 - Схема автонапувалки ПА-1А для великої рогатої худоби

Групова чотирьохмісна автонапувалка з електропідігріва-

чем АГК4А (рис. 6), застосовується для напування худоби в корівниках при безприв’язному утриманні, на вигульних майданчиках і в таборах.

1 – корпус; 2 – температурне реле; 3 – корито; 4 – терморегулятор

10 – теплоізоляція; 11 – стояк.

Рисунок 6 - Схема автонапувалки групової АГК4А для великої рогатої худоби
