Материал: МЕХАНІЗОВАНІ ТЕХНОЛОГІЇ В ВИРОБНИЦТВІ СІЛЬСЬКОГОСПОДАРСЬКОЇ ПРОДУКЦІЇ ТДАТУ

1

2

Рисунок 8 – Вакуумна напувалка (позначення по тексту)

Технологічний процес. В добовому віці курчат розміщують під кожним брудером по 500...600 голів. В перші п'ять днів під брудерами розміщують противні 8 (див. рис. 7), а з п'ятого дня до 2...3-х тижневого віку жолобкові годівниці 9, корм в них завантажується руками. Щоб курчата не розбігались навколо брудерів встановлюють огородження. Після 2…3-х тижневого віку годівлі курчат здійснюється тільки з бункерних годівниць 5 з механізацією роздавання кормів. Корми завантажують в зовнішній бункер 1, звідки шнековим похилим транспортером його подають в бункерживильник 2, з якого канатно-дисковим робочим органом по закритих трубчастих кормопроводах 3 і телескопічних трубах корми надходять в кожну бункерну годівницю. При завантажені останньої годівниці ваговий датчик виключає привод системи кормороздавання.

Напування курчат з добового віку здійснюється з вакуумних напувалок 7. Для того, щоб курчата звикали до основного обладнання, після 7-ми днів чашкові напувалки опускають і вмикають їх у роботу, а з 2-х тижневого віку напування здійснюється тільки з чашкових напувалок системи напування 4. Бункерні годівниці і чашкові напувалки знаходяться в пташнику в підвішеному стані, а їх встановлення по висоті здійснюють по мірі зростання птиці. Після вмикання в роботу роздавача кормів і системи напування жолобкові напувалки і огородження брудерів, знімають, дезінфікують і переносять в інше приміщення, а брудери вимикають і підіймають під перекриття.

Процеси розкидання чистої і збирання брудної підстилки і посліду при зміні партії здійснюється загальнофермськими засобами механізації.

56

Таблиця 4 – Технічні характеристики складових частин обладнання ЦБК-10 та ЦБК-20

Бункерна годівниця ЦБК-2-06А відповідно до рисунка 9 місткістю 4,2 кг має конічну форму і виготовлена з листової оцинкованої сталі. Знизу до бункера годівниці на трьох пружинах підвішений піддон. Щоб курчата не потрапляли в піддон, передбачена огорожа. Бункер годівниці розраховано на добовий запас кормів, постійний шар яких підтримується в піддоні відповідно до величини кільцевого зазору між ним і ребром корпуса. Регулюється прохідний перетин між корпусом і піддоном перестановкою пружин на інші отвори.

57

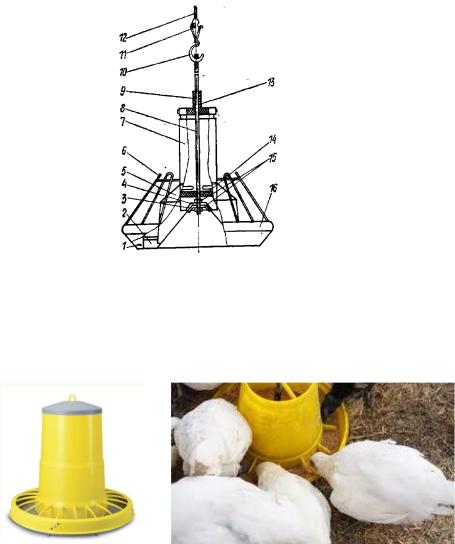

1 – сітка; 2 – кільце; 3 – шайба; 4 – чаша; 5 – розширювач; 6 – огорожа; 7 – бункер; 8,14 – кронштейни; 9 – шнур; 10 – крюк; 11 – підвіс; 12 – вузол; 13 – спуск телескопічний; 15 – гайка; 16 – піддон

Рисунок 9 – Бункерна годівниця ЦБК-2-06А.

Рисунок 10 – Бункерні годівниці для птиці

Підвісні годівниці КЦБ-2А-03.00-01 відповідно до рисунка 11

використовують для мінерального підкорму та гравію, які вручну періодично завантажують в бункер.

58

1 – піддон; 2 – кільце;

3 – бункер; 4 – козирок;

5 – вісь; 6 – підвіс;

7 – трос; 8 – шнур;

9 – гак; 10 – кронштейн;

11 – різьбове з’єднання;

12 – гайка

Рисунок 11 – Годівниця для мінерального підкорму та гравію КЦБ-2А-03.00-01

Електричний брудер БП-1А забезпечує обігрівання курчат у перші дні життя (від одного до 30 днів). Він складається (рис. 12) з зонта, вентиляційних вікон та пристрою для зміни висоти підвішування. На бічних стінках обігрівача встановлено чотири трубчастих електропідігрівачі. На спеціальних кронштейнах встановлені лампа освітлення, сигнальна лампа та запобіжник. За допомогою температурного реле під зонтом підтримується задана температура в межах 297...311К (24...38 0С). Кожен брудер обігріває 500...600 курчат і має встановлену потужність 1000 Вт. Піднімають та опускають брудер за допомогою системи блоків, тросів та противаг.

Для годівлі курчат у віці від одного до п’яти днів навколо кожного брудера кладуть листи. Напувають курчат з вакуумних напувалок. Після п’яти днів листи забирають і встановлюють жолобкові годівниці, а з 21-денного віку роздають корми за допомогою технологічного устаткування комплекту ЦБК.

59

1-противага; 2-блок; 3-канат; 4-система підвіски; 5-оглядове вікно; 6 - лампа освітлення; 7 - сальникове ущільнення; 8-клемник; 9-захисний плафон; 10-сигнальна лампа; 11шибер; 12-вентиляційний канал; 13-кришка запобіжника; 14-запобіжник; 15-кришка; 16-секція зонту; 17-обігрівач; 18-тримач; 19-нагрівальний елемент; 20-шторка; 21-стінка; 22-термореле; 24-кабель живлення; 25-штепсельна вилка

Рисунок 12 – Електричний брудер БП-1А

Комплект обладнання ЛОЯ-7,2. Комплект обладнання ЛОЯ- 7,2 призначено для автоматичного миття, сортування по вазі, маркування і ручного укладання яєць в клітки для транспортування. Комплект обладнання складається з машини для миття яєць 1 (рис. 13), блоку для сушіння яєць 2, транспортера проміжного 3, овоскопу 4, блоку рахування яєць 5, пневмосортувального пристрою 6, транспортера вивантажувального 7, столу для приймання яєць 8.

Машина для миття яєць забезпечує прийом, замочування, миття, сушіння і передачу яєць на проміжний транспортер. Складається з каркасу, ланцюгово-роликового транспортера, двох блоків щіток, приводу, бака для води, камери для мийки з трубопроводом для подавання в неї води, насоса, блоку для сушіння з вентилятором і повітропроводом. Проміжний транспортер використовують для транспортування чистих яєць через зони овоскопу і підрахунку в зону сортування. Складається з рами, приводу, ланцюгового робочого органу, овоскопуючого пристрою і блоку рахування яєць. Вміщує в себе освітлювач типу СМЯ, що встановлюється на проміжному транспортері.

60
