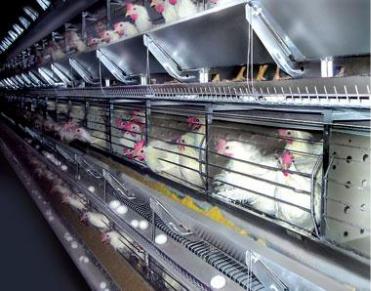

Рисунок 2 – Загальний вид кліткової батареї типу ТБК

Кліткова частина батареї складається із секції кліток, розташованих в 3-5 ярусів. Основою батареї є перемички, що складаються із двох стійок, які зігнуті з листової оцинкованої сталі товщиною 1,5-2 мм. На стійках закріплюють куточки для підтримки стрічкового транспортера й кронштейна для кріплення кормових лотків (рис. 3). Підлога клітки виготовляють із оцинкованої металевої сітки діаметром 2,4 мм із розміром осередків 25-30 мм і встановлюють під кутом 7° для забезпечення вільного скочування яєць у яйцезбірний лоток. Передні решітки клітки (дверцята) легко відкриваються для посадки птиці. Приводна станція складається з рами, на якій закріплені в спеціальних корпусах приводні вали. У верхній частині рами закріплений мотор-редуктор привода механізму транспортерів збирання посліду.

46

10

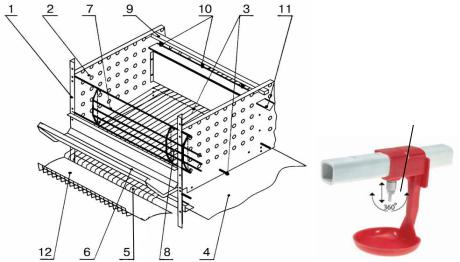

1 – несуча стійка; 2 – бічна перфорована стінка клітки; 3 – решітки підлоги, що лежить на оцинкованому дроті; 4 – стрічка для збору посліду; 5 – кронштейн для установки годівниці; 6 – годівниця; 7 – дверцята; 8 – скоба для фіксації дверцят; 9 – труба системи напування; 10 – ніпельні напувалки (3 шт.); 11 – V-подібний куточок для збору надлишків води; 12 – стрічка яйцезбору

Рисунок 3 – Схема клітки ТБК для утримання курей-несучок

Механізм роздавання кормів складається із двох бункерів, установлених на візку, що пересувається по рейковому шляху, який змонтований у верхній частині батареї. Корм після завантаження в бункери-роздавачі надходить у годівниці 6 під час його переміщення. Норма видачі корму встановлюється дозатором. Застосування бункерної системи роздавання кормів замість канатно-дискових або спіральних кормороздавачів, дозволяє зменшити ймовірність поширення інфекційних хвороб і рівномірно розподілити корм по всій довжині батареї.

Система напування 9, 10, 11 забезпечує надходження необхідної кількості води в зону напування птиці до ніпельних напувалок вертикальної дії.

На комплекті обладнання ТБК може встановлюватися ліфтова або елеваторна система збору яєць. Система елеваторного збору яєць містить приводні станції яйцезбору (по одній на кожну бата-

47

рею) і поздовжні конвеєри збору яєць 12, що забезпечують переміщення яєць на торці батарей. Наступний елемент системи – транспортери поперечного яйцезбору, що здійснюють переміщення яєць до яйцесховища, де за допомогою елеватора яйця із всіх ярусів подаються на стіл сортування.

Система ліфтового збору яєць складається із приводних ста-

нцій поздовжнього яйцезбору, поперечних конвеєрів збору яєць, поперечного й похилого транспортерів з механізмом підйому й столу яйцезбору. Поздовжній яйцезбір характеризується наявністю механізмів поярусного включення поздовжніх конвеєрів. У неробочому стані поперечний транспортер перебуває на рівні верхнього ярусу й не заважає обслуговуючому персоналу пташника. У вихідному положенні поперечний транспортер може бути на будь-якому ярусі. Поперечний транспортер натискає важелі ввімкнення поздовжніх конвеєрів, і яйця надходять на поперечний транспортер і далі по похилому транспортеру – на стіл яйцезбору.

Збір посліду здійснюється стрічковими транспортерами 4, розміщеними під кожним ярусом батареї.

Кліткове обладнання типу ТБК відповідає всім вимогам птахівників:

1. Оптимальні умови утримання птиці:

- мінімальне використання елементів із пластмас поліпшує гігієнічність і дозволяє робити гарячу мийку під тиском;

- захисний екран з оцинкованої сталі захищає яйце від пошкодження;

- підлогові решітки мають оптимальний розмір клітин сітки; - здоровий мікроклімат у пташнику.

2. Довговічність:

-кліткове обладнання виготовлене з оцинкованої сталі, що не піддається корозії;

-конструкцією передбачений троєкратний запас міцності;

-у приводах застосовані сталеві термооброблені шестірні;

-оцинковані кріпильні з'єднання із пружинними шайбами;

-сітку виконано з оцинкованого дроту, товщиною 2мм. Її конструкція має максимальну міцність і разом із дротами підтримки виключає прогин;

-можливість натяжки дроту підтримки підлогової сітки й дроту відкриття дверцят.

48

3. Низькі експлуатаційні витрати:

-у клітковому обладнанні застосовуються енергозберігаючі технології. Встановлена потужність електроустаткування на кожній батареї становить 2,3 кВт;

-щільність посадки птиці дозволяє не застосовувати регулярне опалення в зимовий період;

-системи ліфтового або елеваторного яйцезбору скорочують витрати праці;

-система транспортування яєць із пташників в яйцесховище за допомогою пруткових транспортерів;

-розроблена система планово-попереджувальних ремонтів, що знижує навантаження на слюсарів.

Технічна характеристика кліткового обладнання ТБК для утримання курей-несучок наведена в таблиці 2.

Таблиця 2 – Технічна характеристика кліткового обладнання ТБК для утримання курей-несучок

2.3.2 Універсальна кліткова батарея БКМ-3 (рис. 4) приз-

начена для вирощування ремонтного молодняку курей на птахофермах у віці від одного до 140 днів без пересаджування в інші батареї. Каскадне розташування кліток другого і третього ярусів по всій довжині батареї створює кращі умови догляду за птицею, забезпечує більш легкий доступ до птиці, покращує повітрообмін та освітленість.

Весь комплекс обладнання БКМ-3 складається з шести блоків,

49

призначених для розміщення в пташнику з шириною приміщення 18 м. Поставляється обладнання для приміщень довжиною 72, 84, 96 м.

Блок кліткової батареї відповідно до рисунка 3 має трапецеїдальну форму висотою 2 м. Основою його є металевий каркас з похилими до верху боковими стійками. Відстань між стійками каркасу знизу – 1,8 м, зверху – 0,9 м.

Кожна батарея довжиною 88,5 м має 564 клітки. В клітці розміщується 18 голів птиці або 33 птиці на 1 м2 підлоги клітки. Кожна клітка зібрана з металевих решітчастих панелей, які закріпляються на каркасі батареї. Панелі зварні з дроту, оцинковані. На передньої стійці клітки встановлені знімні дверцята для завантаження та вивантаження птиці з кліток.

1 – каркас; 2 – кормороздавач; 3 – дверцята; 4 – клітки; 5 – настил для посліду

Рисунок 4 – Схема кліткової батареї БКМ-3

Настили для посліду другого і третього ярусів нахилені і утворюють просвіт по всій довжині батареї для скидання скребками посліду в траншеї, в яких встановлюється скребковий механізм МПС-1М.

Прибирають залишки посліду з нахилених настилів спеціальними скребками полегшеного типу. Скребки включаються до роботи автоматично або вручну, один-два рази на добу. Запас кормів для поголів’я птиці в пташнику розміщується в зовнішньому бункері БСК-10. Подача корму з БСК-10 до бункерів-дозаторів клітко-
