вих батарей здійснюється за допомогою двох шнекових транспортерів - похилого та горизонтального. Кожна кліткова батарея має бункер-дозатор, який заповнюється кормом з горизонтального конвеєра через нижній отвір по напрямному патрубку. З бункерадозатора корм по напрямним рукавам одночасно поступає до жолобкових кормороздавачів, які встановлені на кожному ярусі кліткової батареї. По металевому жолобу корм роздається за допомогою ланцюга, який рухається по замкненому колу.

Після повного заповнення дозаторів через систему датчиків автоматично вмикаються транспортери. Ланцюгові кормороздавачі вмикаються до роботи по заданій програмі за допомогою годинного механізму 3...4 рази на добу. Привод ланцюгового кормороздавача індивідуальний для кожної лінії від електродвигуна потужністю 1,1кВт. Рух ланцюга здійснюється за допомогою моторредуктора та зірочки.

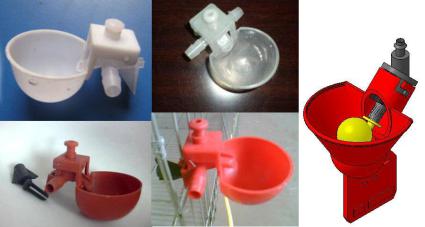

Автонапування птиці здійснюється з мікрочашкових напувалок клапанного типу (рис. 5). В кожної клітці встановлені дві такі напувалки.

Рисунок 5 – Чашкові напувалки для птиці

2.3.3 Комплект технологічного обладнання БГО-140.

Комплект обладнання БГО-140 призначено для комплексної механізації і часткової автоматизації при вирощуванні молодняку курей від 1 до 140 днів в одноярусних кліткових батареях і годуванні повнораціонними сухими кормами.

51

Комплект технологічного обладнання БГО-140 можна розміщувати в пташниках з розмірами, 18х72, 18х84, 18х96, 18х102, 12х72, 12х84, 12х96, 12х102 м.

Технологічний процес. В підготовлений і продезінфікований пташник помішують однодобових курчат по 60 голів в кожну клітку 1 (рис. 6).

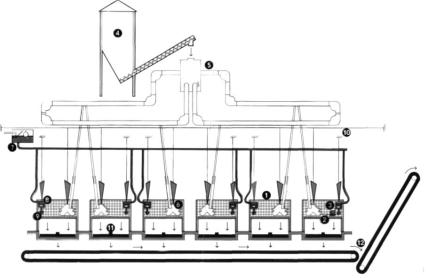

1 – клітка; 2 – противень; 3 – напувалка вакуумна; 4 – бункер сухих кормів; 5 – роздавач кормів; 6 – годівниця бункерна; 7 – бак для води; 8 – камера поплавкова; 9 – напувалка жолобкова; 10 – системи підвішування; 11 – механізм скребковий; 12 – транспортер скребковий

Рисунок 6 – Комплект обладнання БГО-140

Сітчаста підлога кліток накривається папером і встановлюється противень 2 і вакуумна напувалка 3, яка завантажується кормами вручну. По досягненні курчатами 15-ти денного віку папір, противень і вакуумну напувалку забирають і переводять керування процесом на автоматичний режим. Корми возять завантажувачем ЗСК-10 і завантажують в бункер 4, звідки вони потрапляють в приймальний бункер кормороздавача 5. Кормороздавач послідовно подає корми в бункерну годівницю 6, встановлену в кожній клітці. При заповнені останньої годівниці ваговий датчик вимикає кормороздавач. Керування роботою роздавача кормів виконують налаго-

52

джуванням реле часу на добову програму годівлі.

Питна вода потрапляє з центрального водопроводу в бак 7, а потім через внутрішній трубопровід в поплавкову камеру 8 і жолобкову напувалку 9. Поплавкова камера закріплена в жолобковій напувалці і підтримує в ній постійний рівень води. По мірі зростання молодняку підіймають бункерні годівниці і жолобкові напувалки за допомогою системи підвішування 10. Через весь ряд кліток пропускають регулюючу лінію ніпельних напувалок. На відстані 160 мм розміщують п’ять ніпелів.

Послід провалюється через сітчасту підлогу і видаляється системою збирання посліду за межі приміщення. По досягненні 140-денного віку птицю реалізують, очищають і дезінфікують приміщення, траншеї і обладнання.

Таблиця 3 – Технічна характеристика складових частин комплекту обладнання БГО-140

53

2.3.4 Комплект обладнання типу ЦБК.

Широкого поширення в господарствах набув спосіб вирощування бройлерів на глибокій підстилці. Для комплексної механізації виробництва з автоматичним керуванням процесами в пташниках застосовуються комплекти устаткування ЦБК-10 та ЦБК-20, які розраховані для приміщень шириною відповідно 12 та 18 м і обслуговують 20,4 та 30 тис. голів птиці.

Комплект обладнання призначено для комплексної механізації і часткової автоматизації виробничих процесів на птахофабриках і птахофермах з вирощування бройлерів у віці від 1 до 56 днів при підлоговому утриманні і годівлі повнораціонними сухими кормами. Монтаж комплекту роблять в приміщеннях обладнаних системами водопостачання і каналізації, розподілення електроенергії, а також установками для регулювання мікроклімату і світлового режиму.

Комплект складається з наступного (рис. 7): бункер 1, що використовується для зберігання 2-3 добового запасу сухих кормів і постачання їх в приміщеннях складається з місткості і спірального похилого транспортера з електроприводом. У верхній частині розміщена завантажувальна горловина і покажчик рівня корму. Роздавач кормів призначено для механізованого роздавання корму у годівниці. Його виконано у вигляді самостійних пристроїв змонтованих у приміщенні: привода - живильника з бункером, трубчатого кормопроводу з поворотними пристосуваннями, бункерних годівниць, телескопічних труб і вагового датчика. Система напування 4 з чашковими напувалками забезпечує подавання курчатам води. До неї відносяться бак з клапаном, призначений для піддержання постійного тиску води в системі, лінії водопроводів з клапанними механізмами. Лінії водопроводів закріплюють до стелі приміщення.

54

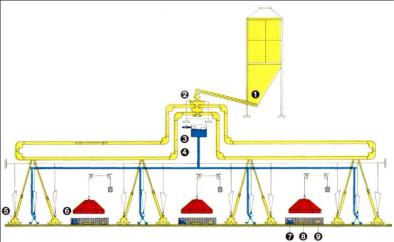

1 – бункер сухих кормів; 2 – привод-живильник; 3 – кормопровід; 4 – система напування; 5 – годівниця бункерна; 6 – брудер; 7 – напувалка вакуумна; 8 – противень; 9 – годівниці

Рисунок 7 - Комплект обладнання ЦБК-10

Приєднання чашкових напувалок до трубопроводів здійснюється гумовою трубкою. Електричний брудер 6 використовують для місцевого обігріву курчат до 3-х тижневого віку. Брудер обладнано електронагрівачами, які створюють під ним зону нагрітого повітря і автоматичним регулятором температури і апаратами контролю. Він закріплюється за допомогою тросу до перекриття приміщення. Противень 8 виконано у вигляді піддону квадратної форми з бортами, а годівниці 9-у вигляді жолобу прямокутної форми, над якою встановлена дерев’яна вертушка, яка обертається і не дозволяє курчатам залазити в годівницю і сидіти в ній.

Вакуумна напувалка 7 (див. рис. 7) складається з резервуару для води 1 і піддону 2 (рис. 8). Резервуар – це стандартна трьохлітрова банка. Конструкція піддону автоматично підтримує постійний рівень води. Електрообладнання комплекту забезпечує роботу механізмів кормороздавача в автоматичному або ручному режимах, а також роботу брудерів.
