Материал: МЕХАНІЗОВАНІ ТЕХНОЛОГІЇ В ВИРОБНИЦТВІ СІЛЬСЬКОГОСПОДАРСЬКОЇ ПРОДУКЦІЇ ТДАТУ

Лабораторна робота № 3

КОМПЛЕКТИ ОБЛАДНАННЯ ДЛЯ УТРИМАННЯ ПТИЦІ

МЕТА РОБОТИ - вивчити будову, робочий процес роботи та регулювання обладнання для кліткового утримання та утримання птиці на підлозі.

1 ВКАЗІВКИ З САМОПІДГОТОВКИ ДО РОБОТИ

1.1 Завдання для самостійної підготовки до роботи

Вивчити:

-системи та способи утримання птиці [1, с. 291…299; 2, с. 42…47];

-зоотехнічні вимоги до обладнання для утримання і обслуговування птиці;

-класифікацію обладнання для утримання птиці.

Скласти звіт по роботі:

-номер, найменування та мета роботи;

-системи та способи утримання птиці;

-зоотехнічні вимоги до обладнання для утримання і обслуговування птиці;

-класифікація обладнання для утримання птиці.

1.2 Питання для самопідготовки

1.2.1Які існують системи та способи утримання птиці?

1.2.2Які існують способи утримання птиці?

1.2.3Які переваги і недоліки існуючих способів утримання

птиці?

1.2.4Які зоотехнічні вимоги ставляться до обладнання для утримання і обслуговування птиці?

1.2.5Дати класифікацію обладнання для утримання птиці.

1.3 Рекомендована література

1 Ревенко І.І. Машини та обладнання для тваринництва / І.І. Ревенко, М.В. Брагінець, В.І. Ребенко. – К.: Кондор, 2009. – 731 с.

2 Скляр О.Г. Механізація технологічних процесів у тваринництві / О.Г. Скляр, Н.І. Болтянська. – Мелітополь: Колор Принт,

2012. – 720 с.

41

2 ВКАЗІВКИ ДО ВИКОНАННЯ РОБОТИ

2.1 Програма роботи

Виконуючи роботу, студенту необхідно вивчити призначення, будову та технологічний процес роботи обладнання для кліткового утримання птиці КБН-1, БКМ-3, БГО-140, ТБК та технологію вирощування бройлерів на комплектах обладнання ЦБК.

Скласти звіт та захистити роботу.

2.2 Оснащення робочого місця

2.2.1 Фрагмент кліткової батареї ОБН-1.

2.2.1 Лінія роздавання та годівлі при напільному утриманні птиці, бункерна годівниця, ніпельна автонапувалка з краплевловлювачем, яйцемийна машина ЯМ-1, фрагмент транспортера РТШ- 1.

2.2.3Наочні стенди.

2.2.4Методичні вказівки до лабораторної роботи №3.

2.3 Теоретичні відомості 2.3.1 Кліткові батареї для курей-несучок КБН-1. Кліткові

батареї КБН чотириярусні, дворядні призначені для утримання ку- рей-несучок промислової череди в приміщеннях висотою 3,6 м і більше. Використання батарей доцільно в недовгих (до 48 м) залах та багатоповерхових пташниках. У клітковій батареї механізоване: роздавання корму, прибирання посліду, напування птиці та збирання яєць.

Основу батареї відповідно до рисунку 1 складає каркас 2, на якому змонтовані клітки 3, годівниці 4, напувалки 1, кормороздавач 5, настил для посліду з прибиральниками посліду та електрообладнання. Каркас складається з вертикальних щитів, що виготовлені зі сталі, профілем якої є кутник. Щити розташовані на відстані 700 мм один від одного.

Каркас батареї поділений по висоті на чотири яруси, кожний з яких має настил з плоского шиферу для збирання посліду. Над настилом змонтовані сітчасті решітки під кутом 60 в напрямку яйцезбірних лотків 6.

42

3

4

6

5

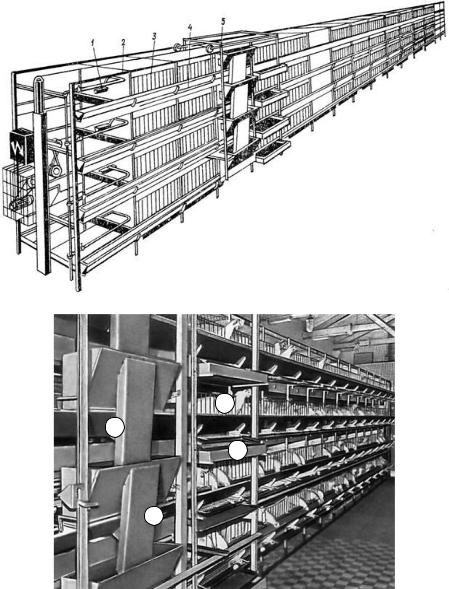

1 – напувалка; 2 – каркас; 3 – клітка; 4 – годівниця; 5 – кормороздавач, 6 – яйцезбірний лоток.

Рисунок 1 – Кліткова батарея КБН-1 для утримання курей-несучок

43

Між настилом та підніжною решіткою утворюється простір для посліду. В верхній частині каркасу змонтовано навісний кормороздавач. Клітки першого, другого та третього ярусів зверху огороджені настилами для посліду, а четвертого – сіткою. З обох сторін батареї на кожному ярусі змонтовані жолобкові годівниці, до яких корм завантажує бункерний кормороздавач. Роздавач приводиться до руху електродвигуном через мотор-редуктор і канатноблочну систему. Роздавач може бути роз’єднаний з приводом спеціальним важелем. В цьому випадку послід видаляється незалежно від процесу кормороздавання.

Жолобкові напувалки 1 для напування курей розміщені вздовж повздовжньої огорожі на кожному ярусі із розрахунку обслуговування двох рядів кліток.

Пристрій для прибирання посліду складається з скребкових візків та канатного приводу. Канатну установку приводить до руху мотор-редуктор.

Пристрій для збирання яєць включає підніжну решітку як самопливний спуск, в кінці якого шарнірно закріплено рамку для утримання яєць від вільного викачування і лоток для накопичення яєць. Лоток змонтовано на рамі навісного кормороздавача. Яйце, яке знесла курка, по похилій підніжній решітці викачується на похилу полку, де підтримується рамкою. Під час руху лотка копер спеціальним важелем піднімає рамку і яйця скочуються до лотка. З лотків яйця перекладають до коробок.

Батареї КБН дозволяють ефективно використовувати виробничу площу. Однак вони мають недоліки. Кури знаходяться в різних світлових та температурних умовах, технологічні процеси роздавання корму та збирання яєць не можливо автоматизувати, батарея не вписується до потокової лінії збирання, транспортування і обробки яєць, необхідні широкі проходи в пташниках. Батарею збирають з окремих секцій.

Послід видаляється з ярусів в кінці батареї на поперечний транспортер, розташований в торці пташника.

44

Таблиця 1 – Технічна характеристика кліткової батареї КБН-1

2.3.2 Комплекти технологічного обладнання типу ТБК.

Першими в Україні розроблені й поставлені на виробництво в 2001 році прямоточні батареї ТОВ «Техна» (м. Кагарлик Київської обл.) комплекти обладнання ТБК.

Прямоточна кліткова батарея для утримання курей-несучок ТБК є сучасної 5-ярусною клітковою батареєю. Батарея повністю механізована й автоматизована, завдяки чому відпадає необхідність у ручній праці під час годівлі, напування й видалення посліду. Устаткування для збору яєць встановлюється на батареї за узгодженням із замовником. До складу кліткової батареї входять (рис. 2): 5-ярусна прямоточна кліткова батарея, приводна станція, натяжний пристрій, візок кормороздавача з бункерами, система напування, кормовий лоток, стрічковий транспортер, електроустаткування, що містить двигуни приводу механізмів, шафи керування й захисту приводу кормороздавачів й механізму збирання посліду, з’єднувальні кабелі.

45
