Материал: Разработка технологической последовательности по изготовлению мужского пиджака с применением новейшего оборудования и усовершенствованных методов обработки

Для приведения в действие точильного приспособления большим пальцем правой руки нажимают на пусковую кнопку 7. Шлифовальные камни подводят к вращающемуся дисковому ножу. При повороте пусковой кнопки шлифовальные камни поочередно подходят к дисковому ножу, обеспечивая его двустороннюю заточку.

Для предохранения рук от порезов установлен щиток 2, который ,в зависимости от толщины настила может перемещаться .вверх и вниз. Щиток закреплен на оси стойки машины.

Четырехшкивная ленточная машина РЛ-3

Орловский машиностроительный завод им. Медведева выпускает стационарную четырехшкивную ленточную машину РЛ-3 с вариатором, позволяющим регулировать скорость движения ленточного ножа. Проект машины разработан Всесоюзным научно-исследовательским институтом легкого машиностроения (ВНИИлегмаш). Машина применяется для окончательного выкраивания деталей швейных изделий из ткани и трикотажа, содержащих все виды волокон, в том числе и синтетические.

Машина снабжена целым рядом приспособлений, облегчающих труд работающего и способствующих получению высокого качества кроя. К таким приспособлениям относятся: лентоулавливатель, предохранитель от пореза рук, заточное устройство, приспособление для регулирования натяжения ленты и приспособление для смазки ножа (рис.5)

Особенностью машины РЛ-3 является наличие вариатора позволяющего регулировать скорость движения ленточного ножа в зависимости от свойств раскраиваемой ткани. Бесконечный ленточный нож 22 (рис.5), являющийся режущим инструментом, натянут на четырех лентонаправляющих шкивах 17, 1, 29 и 23, оси которых расположены в шарикоподшипниках. Шкив 29 является ведущим. Верхний шкив 17 с целью натяжения ленты может менять положение, перемещаясь вверх или вниз в результате поворота маховика 6 с винтом 9. Ось шкива 17 для этого установлена в направляющих подвижной каретки 16. Маховик 6 жестко закреплен на конце винта 9, ввернутого в гайку 14. На винт надета спиральная пружина 15. Увеличение или уменьшение натяжения ножа создается поворотом маховика через винт 9,гайку 14 и пружину 15. Величина усилия натяжения ножа определяется величиной деформации пружины 15 и отмечается на шкале 21 стрелкой, жестко связанной с гайкой 14. Механизм натяжения снабжен специальным устройством, позволяющим снижать усилие натяжения ножа в неработающей машине до 17 кг, благодаря чему значительно повышается долговечность ножа. Для этого на оси винта 9 установлены два цилиндрических торцевых кулачка 11 продольного перемещения. Нижний кулачок неподвижно закреплен на кронштейне 10, а верхний, имеющий лыску 37 на боковой поверхности, через втулку связан с рукояткой 8. Шайба 12, неподвижно закрепленная с винтом 9, имеет на боковой поверхности паз 40.

Рис.5.-Кинематическая схема ленточной машины РЛ-3

При повороте рукоятки 8 в сторону работающего (положение I) лыска 37 верхнего кулачка 11 располагается перед подпружиненным фиксатором 39. При этом сила сжатия пружины 15 уменьшается, усилие натяжения ленточного ножа 22 снижается, а зуб фиксатора 39, попадая в паз шайбы 12, не дает возможности повернуть маховик 6 для натяжения ножа. Цилиндрическая часть боковой поверхности кулачка 11, упираясь в кнопку микропереключателя 38, размыкает цепь управления электродвигателем.

Поворотом рукоятки в сторону от работающего (положение II) микропереключатель 38 замыкает цепь управления электродвигателя. Зуб фиксатора 39 в это время выйдет из паза 40 шайбы 12, не препятствуя изменению натяжения ленточного ножа.

На случай обрыва ленты в машине предусмотрено лентоулавливающее устройство. Для этой цели сверху обода шкива 17 к кронштейну 19 прикреплена лентоулавливающая колодка. Кронштейн может перемещаться в вертикальном направлении по направляющей колонке при вращении маховика 7 с винтом 20. Между ободом шкива 17 и лентоулавливающей колодкой должен быть зазор не более 2--3 мм. К нижней часта кронштейна 19 прикреплен микропереключатель 18.

При обрыве ленточного ножа 22 шкив 17 вместе с кареткой 16 под действием пружины 15 мгновенно поднимается вверх и, упираясь в лентоулавливающую колодку, обеспечивает зажим ленты между колодкой и ободом шкива 17. В это время прилив колодки действует на кнопку микропереключателя 18 и отключает цепь управления электродвигателем. Для обеспечения устойчивого положения ленточного ножа 22 в процессе раскраивания настила в зоне резания на рабочей ветви ножа машина имеет блок роликовых направителей.

Блок состоит из двух боковых направляющих 3 и двух упорных роликов 4 и 2. Направляющие ролики 3 закреплены на шпинделе 5 и располагаются над рабочим столом. Ролики легко вращаются на своих осях. Между поверхностями ножа и роликов должен быть зазор не более 1,5 мм, что достигается определенной установкой роликов относительно ножа. Для прохождения ножа через стол в машине установлены сменные стальные пластинки.

Для заточки ленты установлено специальное устройство. Оно смонтировано сбоку корпуса машины на нерабочей ветви ножа. Заточка ножа производится во время работы машины двумя абразивными кругами 27 и 26, свободно вращающимися на своих осях. Абразивные круги установлены под определенными углами к передней кромке ножа для обеспечения симметричной заточки при угле заточки ножа, равном 18--20°.

Управление заточным устройством производится рукояткой 41 через трос 42. Каретка 24 заточного устройства пружиной 25 постоянно притягивается в направлении к ножу, а подпружиненная рукоятка 41 в зафиксированном положении удерживает каретку в оттянутом состоянии.

При заточке ножа рукоятку 41 переводят в левое положение. Трос освобождает каретку, а она под действием пружины 25 приближает точильные круги к движущемуся ножу. Для предохранения рук рабочего от пореза в машине установлено ограждение, которое состоит из двух частей: нижней и верхней. Ограждение представляет собой открывающийся желоб коробчатой формы, оно располагается вдоль контура ножа. Желоб изготовляется из углового алюминиевого проката.

Рабочая ветвь ножа находится в трубке с продольной щелью для заправки ножа. На нижнем конце шпинделя установлена предохранительная скоба с прозрачным щитком из органического стекла, предназначенная для защиты пальцев рук от пореза. Поворотом маховика 13 изменяется высота шпинделя 5 (защищенного прозрачным щитком) в соответствии с толщиной настила ткани.

Скорость движения ленточного ножа изменяют с помощью маховика 33 через винтовые колеса 34, винт 35 и тягу 36 за счет изменения межцентрового расстояния между подвижной осью вала электродвигателя и неподвижной осью приводного шкива 29. Для этого электродвигатель 46 с вариатором закреплен на площадке, которая может поворачиваться вокруг оси 45. При повороте площадки 44 вокруг оси 45 влево от неподвижной оси приводного шкива конические шкивы 32 и 31 вариатора под действием клинового ремня 30 раздвигаются, при этом пружина 48 сжимается, диаметр шкивов вариатора уменьшается, скорость вращения ведущего шкива 29 и скорость движения ленточного ножа тоже уменьшаются. Сближение конусных шкивов производится сжатой пружиной. Скорость движения ножа определяется по шкале тахометра 43, соединенного с ведущим лентонаправляющим шкивом 29 посредством гибкого вала 28.

На ступице шкива 51 закреплен тормозной барабан 49, охватываемый колодочным электромагнитным тормозом.

Во время работы машины электромагнит 50 тормоза, включенный в цепь параллельно с электродвигателем, удерживает тормозные колодки в разжатом состоянии. При выключении электродвигателя 46 электромагнит тормоза отключается, а колодки под действием пружины прижимаются к тормозному барабану. Происходит торможение приводного шкива ленточного ножа.

Техническая характеристика оборудования

Средний пневматический пресс ПСЦ

Средний пневматический пресс ПСЦ (рис.6) предназначен для выполнения операций внутрипроцессной и окончательной влажно-тепловой обработки швейных изделий на предприятиях, имеющих централизованное снабжение пара, воздуха и вакуум-отсоса.

Пресс снабжен пневматическим приводом, системой автоматики, паровой системой и системой вакуум-отсоса. Система управления прессом позволяет эксплуатировать его в ручном и автоматическом режимах.

Рис.6.- Общий вид пресса ПСЦ.

При автоматическом режиме работы пресса его программное устройство обеспечивает сохранение последовательности и продолжительности отдельных переходов операции; регулируется также температура верхней подушки пресса. Пневматический привод пресса имеет регулятор давления, который обеспечивает плавное бесступенчатое регулирование усилия прессования от 9,8 до 19,6 МН. Вакуум-отсос производится через нижнюю подушку пресса, а увлажнение полуфабриката паром -- через верхнюю или нижнюю подушку. Привод пресса оборудован двумя цилиндрами -- закрытия 6 и прессования 7 (рис.7). При подаче сжатого воздуха в верхнюю полость цилиндра закрытия 6 поршень со штоком перемещается вниз и тяги 5 располагаются на одной прямой (рис.7). При спрямлении рычагов 5 главный рычаг 3 поворачивается вокруг оси и верхняя подушка пресса опускается вниз. При этом между поверхностями верхней подушки 1 (см. рис.7) и нижней подушки 10 остается зазор в 2--5 мм. пиджак технологический раскройный настилочный

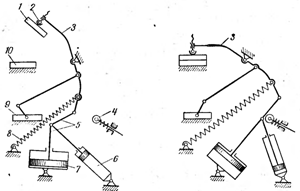

Рис.7.- Кинематическая схема пресса в открытом и закрытом состояниях

Этот зазор используется, когда по технологическим требованиям пропаривание и вакуум-отсос должны быть проведены без сжатия полуфабриката. В течение времени пропаривания и вакуум-отсоса воздух продолжает поступать только в цилиндр 6. По истечении этого времени воздух поступает в цилиндр прессования 7 и через поршень и спрямленные тяги действует на главный рычаг, производя прессование. При обычной работе пресса без задержки на пропаривание и вакуум-отсос воздух поступает в цилиндр прессования 7 непосредственно после закрывания пресса. При закрывании пресса тяга 5 давит на ролик 4 буферного устройства, сжимая его пружину. Верхняя подушка пресса присоединена к главному рычагу 3 с помощью двух шарниров 2.
