Гній із стійл вручну за допомогою скребка скидають у гнойові канали на транспортер, який видаляє його з приміщення і завантажує у транспортні засоби. При цьому очищати стійла необхідно за напрямом руху ланцюга, починаючи від натяжного пристрою.

Таблиця 1 - Технічна характеристика скребкових транспорте-

рів

2.3.2 Загальна будова і технологічний процес скреперних установок УС-15, УС-Ф-170, УС-Ф-250

Скреперні установки УС-15, УС-Ф-170, УС-Ф-250 призначені для прибирання гною великої рогатої худоби із тваринницьких приміщень при боксовому і комбібоксовому утриманні тварин. Ширина зони прибирання від 1,8 до 3,0 м. Установки уніфіковані.

Скреперна установка УСГ-3 (УС-Ф-170) складається з привода 4 (рис. 4) тягових ланцюгів 2, проміжних штанг, скреперів 3, 5, поворотних роликів 1. Привод установки включає два спарених редуктори, електродвигуни, механізм реверсування та ведучу зірочку.

Тяговий орган має два відрізки круглоланкового ланцюга: перший з'єднує два передні скрепери і приводиться в рух ведучою зірочкою приводу, другий з'єднує два задні скрепери і переміщується по роликах поворотних пристроїв. Кожна пара скреперів з'єднана між собою за допомогою проміжних штанг.

181

Скрепер - це робочий орган, що збирає і переміщує гній по каналах. Він складається з повзуна 6 (рис. 5), шарніра 2, натяжного пристрою 3 та двох скребків 1 і 4. Залежно від ширини каналу розсувні скребки виставляють на ширину очищення від 1,8 до 3 м. На кінцях скребків болтами прикріплені гумові чистики, які очищають стінки каналу від гною.

Поворотні пристрої для зміни напрямку руху ланцюга встановлені на анкерних болтах, забетонованих у гнізда.

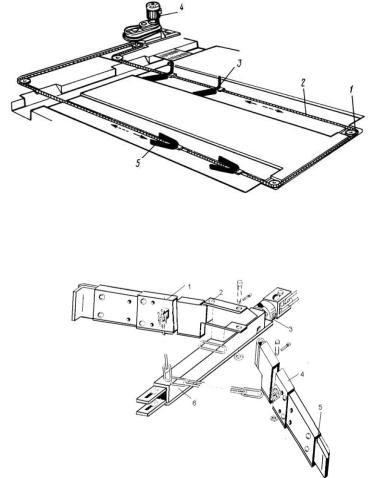

1 - поворотні ролики; 2 - тяговий ланцюг; 3, 5 - скрепери; 4 - привод

Рисунок 4 - Скреперна установка УСГ-3 (УС-Ф-170)

1, 4- скребки; 2 - шарнір; 3 - натяжний пристрій; 5 - гумовий чистик; 6 - повзун

Рисунок 5 - Скрепер УСГ-3 (УС-Ф-170)

182

Скреперна установка має зворотно-поступальний рух. При робочому ході скребки в одному гнойовому проході за рахунок тертя з підлогою розкриваються на ширину гнойового каналу, захоплюють гній і переміщують його до поперечного гнойового каналу. Скребки іншого проходу в цей час складаються і здійснюють холостий хід у протилежному напрямку. За один робочий цикл кожен з чотирьох скреперів (по два у каналі) проходить шлях 57,3 м з швидкістю 0,056 м/с. Перекриття ходу скреперів становить 9,5 м. Коли перший скрепер з гноєм підходить до поперечного каналу і скидає в нього гній, задній скрепер переміщує гній до середини гнойового проходу. Спрацьовує пристрій реверсування. При повторному робочому ході перший скрепер захоплює гній із середини гнойового каналу і переміщує його до поперечного каналу.

2.3.3 До мобільних засобів видалення гною із приміщень,

кормо-вигульних майданчиків, проходів для тварин та інших місць належать: бульдозери, фронтальні важільні навантажувачі періодичної дії, обладнані бульдозерною начіпкою ковшового типу, і гноєприбиральні машини безперервної дії різних конструкцій. На тваринницьких фермах використовують, в основному, бульдозери загального призначення (БН-1, БСН-1,5), начеплені на колісні чи гусеничні трактори.

Бульдозери виготовляють з неповоротним відвалом, жорстко закріпленим у положенні, перпендикулярному до поздовжньої осі трактора, або з поворотним, положення якого можна змінювати на кут до 45º у горизонтальній площині і до 5…10º у вертикальній.

З метою підвищення продуктивності бульдозера його обладнують боковими рухомими або нерухомими закрилками. Їх застосовують для прибирання гною в приміщеннях і на вигульних майданчиках.

Агрегат мобільний АМН-Ф-20 (рис. 6) призначено для очи-

щення відкритих гноєпроходів в тваринницьких приміщеннях, а також вигульних майданчиків з твердим покриттям.

Він складається із змонтованої на трубчастій зварній рамі лопати, яка має короб і дві опорні лижі. За допомогою кронштейнів та навісок лопату фронтально начіплюють на трактор класу 1,4 (МТЗ80/82, ХТЗ). Агрегат оснащений гідросистемою (два гідроциліндра для відкриття і закриття лопатей, гідроциліндр для піднімання та опускання лопати, гідророзподільник).

183

Трактор з агрегатом у транспортному положенні заїжджає в гноєпрохід. За допомогою гідросистеми тракторист опускає лопату і розкриває її лопаті на ширину проходу. При переміщенні агрегату гній лопатою переміщується в поперечний канал або ж у гноєсховище. Прибирати гній рекомендується тоді, коли відсутні тварини у зоні роботи агрегату. Обслуговує агрегат один тракторист.

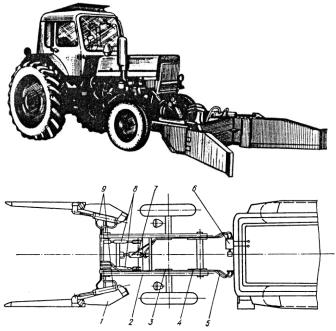

1 – лопата; 2 – рама; 3 – кронштейн; 4 – навіска; 5 – маслопроводи гідросистеми; 6 – гідророзподільник; 7 – гідроциліндр для опускання і піднімання лопати; 8 – регулювальні тяги; 9 – гідроциліндри для відкриття і закриття лопатей

Рисунок 6 – Загальний вид (зверху) та схема мобільного агрегату для видалення гною АМН-Ф-20

2.3.4 Будова і принцип роботи гідравлічної системи гноєвидалення

Система гноєвидалення є однією з найбільш важливих систем на фермі. Її робота найбільшою мірою впливає на мікроклімат в приміщенні і здоров'я тварин. Гідротранспортна система гноєвидалення складається з гноєприймальних (поздовжніх) каналів і поперечного (одного чи двох) каналу-колектора, гноєзбірника з насос-

184

ною станцією і гноєпровідної мережі. Зверху гноєприйомні канали закриті решітками (щілинні підлоги).

Щілинну підлогу виготовляють з достатньо міцного, стійкого до агресивного середовища і дешевого матеріалу. Бажано, щоб цей матеріал мав теплоізоляційні властивості і не спричиняв інтенсивне стирання ратиць. Важливою характеристикою матеріалу підлоги є здатність до самоочищення, що зменшує затрати праці на прибирання приміщень. Ширина щілин і планок повинна відповідати віку та виду тварин.

На комплексах великої рогатої худоби застосовують збірні решітки, складені з окремих планок трапецеїдального перетину. Планки, виготовлені промисловим способом, це ненапружені бетонні балки, або їх роблять з попередньо напруженого залізобетону. Для свинарських комплексів решітки виготовляють у вигляді залізобетонних, пластикових, чавунних чи азбестоцементних панелей. Пластикові підлоги (рис. 7) застосовуються, в основному, в конструкціях станків для утримання поросят з повністю щілинною підлогою.

Пластикові щілинні підлоги дешевші, але у поросят ростуть ратиці, які вони повинні сточувати, інакше може статися викривлення ніг, що не допустимо при вирощуванні племінних поросят. Тому на племінних фермах рекомендуються комбіновані бетонні суцільні і дренажні підлоги з чавунними щілинними підлогами. Розмір щілини підлоги на ділянці дорощування не повинен перевищувати 12 мм.

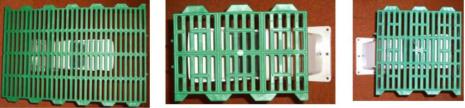

Рисунок 7 – Пластикові підлоги для утримання поросят

Гноєприймальні канали прокладають вздовж приміщень по довжині рядів чи стійл станків. Їх роблять із залізобетонних блоків (лотків) чи з монолітного бетону, розташовуючи дно каналу горизонтально, чи з ухилом 0,003…0,005 у бік поперечного колектору. При будові самопливної системи ухил дна каналу необхідний лише
