Лабораторна робота № 10

ВИВЧЕННЯ БУДОВИ ТА РОБОТИ ЗАСОБІВ ДЛЯ ВИДАЛЕННЯ ГНОЮ З ТВАРИННИЦЬКИХ ПРИМІЩЕНЬ

МЕТА РОБОТИ – вивчити призначення, будову, робочий процес, правила експлуатації та регулювання обладнання для видалення гною з тваринницьких приміщень.

1 ВКАЗІВКИ З САМОПІДГОТОВКИ ДО РОБОТИ

1.1 Завдання для самостійної підготовки до роботи

Вивчити:

а) схеми технологічного процесу видалення твердого та рідкого гною [1 с. 473…478; 2, с.359...364];

б) класифікацію механічних засобів видалення гною [1, с. 479; 2, с.364...367];

в) класифікацію гідравлічних систем [1, с. 479; 2, с. 364-367].

Скласти звіт по роботі:

-номер, найменування, мета роботи;

-схеми технологічного процесу видалення твердого та рідкого гною;

-класифікація технічних систем і засобів прибирання гною;

-особливості роботи гідравлічних систем.

1.2 Питання для самостійної підготовки

1.2.1 Які схеми технологічного процесу видалення твердого

176

гною Ви знаєте?

1.2.2Які механічні засоби для видалення твердого гною Ви

знаєте?

1.2.3Які схеми технологічного процесу видалення рідкого гною Ви знаєте?

1.2.4Які гідравлічні системи використовуються для видален-

ня гною?

1.2.5Які засоби механізації використовуються для видалення рідкого гною?

1.3 Рекомендована література

1 Ревенко І.І. Машини та обладнання для тваринництва: підручник/ І.І. Ревенко, М.В. Брагінець, В.І. Ребенко. – К.: Кондор, 2009. – 731 с.

2 Мельников С.В. Технологическое оборудование животноводческих ферм и комплексов/С.В. Мельников. - Л.: Агропромиздат, 1985. - 640 с.

2 ВКАЗІВКИ ДО ВИКОНАННЯ РОБОТИ

2.1Програма роботи

2.1.1Вивчити загальну будову, регулювання і технологічний

процес:

а) транспортерів типу КСГ (ТСН), КСН-Ф-100, скреперних установок типу УС;

б) гідравлічних систем видалення гною; в) насосів НЖН-200 та УТН-10.

2.1.2Ознайомитись з мобільними засобами для гноєвидален-

ня.

Скласти звіт та захистити роботу.

2.2 Оснащення робочого місця

2.2.1Наочні стенди.

2.2.2Макети.

2.2.3Робочі органи транспортерів типу КСГ (ТСН), КСН-Ф-

100.

2.2.4 Методичні вказівки до лабораторної роботи №10.

2.3 Теоретичні відомості 2.3.1 Загальна будова і технологічний процес транспорте-

рів типу КСГ(ТСН) та КСН-Ф-100

177

Скребкові транспортери типу КСГ (ТСН) та КСН-Ф-100 (рис. 1) призначені для видалення гною з тваринницьких приміщень та одночасного завантаження його в транспортні засоби. Вони складаються з горизонтального та похилого транспортерів, які мають індивідуальні приводи 4, 8. Горизонтальний транспортер 1, встановлений у гнойовому каналі приміщення, складається з розбірного ланцюга на транспортері КСГ-8 (ТСН-3,0Б) та нерозбірного на інших транспортерах з прикріпленими до нього скребками поворотної дії 6 та пристрою для натягування ланцюга 5.

а)

б)

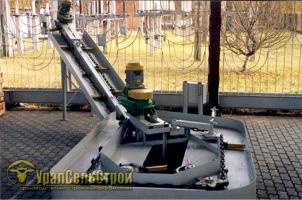

а – конструктивна схема, б – макет конвеєра 1 – горизонтальний транспортер; 2 – похилий транспортер;

3 – шафа керування; 4 – мотор-редуктор горизонтального транспортера; 5 – натяжний пристрій; 6 – ланцюг з скребками; 7- поворотний пристрій; 8 – привод похилого транспортера

Рисунок 1 - Гноєприбиральний конвеєр КСГ-7-02

178

Похилий транспортер 2 має два канали в яких переміщується ланцюг із скребками. Він завантажує гній у транспортний засіб і встановлюється в тамбурі тваринницького приміщення. Під верхнім кінцем транспортера розташовують тракторний причіп. В процесі використання регулюють натяг ланцюга на горизонтальному та похилому транспортерах за допомогою натяжного пристрою 5.

На початку роботи вмикають похилий транспортер для вивантаження залишків гною, а потім - горизонтальний. Не можна скидати гній на нерухомий горизонтальний транспортер, так як при запуску різко перевантажується ланцюг та механізм приводу. Крім того, можуть підійматися скребки, що значно зменшує продуктивність транспортера та погіршує якість роботи. Прибирати гній транспортером необхідно не менше трьох раз на добу.

Гноєзбиральні транспортери різняться між собою, в основному, конструкцією ланцюга (рис. 2, 3), пристроєм для натяжіння транспортера та приводом.

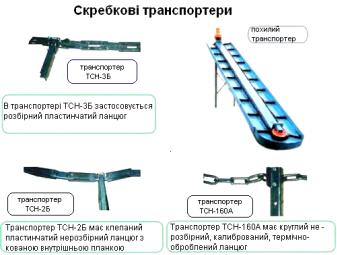

Рисунок 2 – Ланцюги скребкових транспортерів та їх характеристика

Транспортер КСГ-8 (ТСН-3Б) має розбірний ланцюг (рис. 3, а) із шарнірним кріпленням скребків, що сприяє їх самоочищенню від гною. Ланцюг транспортера КСГ-7 (ТСН-160) (рис. 3, б) - круглоланковий, нерозбірний, термічно оброблений, складається з вертикальних та горизонтальних ланок і кронштейнів для кріплення

179

скребків. Кронштейни приварені до вертикальних ланок через кожні 1120 мм. До кронштейнів за допомогою болтів, контршайб і гайок прикріплені скребки.

Ланцюги транспортерів ТСН-2,0Б та КСН-Ф-100 (рис. 3, в) за допомогою з'єднувальних ланок складаються з окремих секцій довжиною 5,75 м. Скребки транспортера ТСН-2,0Б приварені до середньої ланки, а КСН-Ф-100 кріпляться за допомогою втулки, болта і двох гайок до кронштейна, який болтами жорстко з'єднаний з середньою ланкою ланцюга.

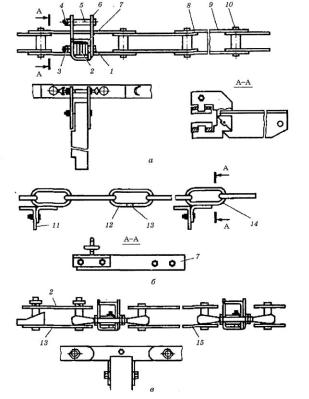

а – КСГ-8 (ТСН-3,0Б): 1,5 - болти; 2 - пластина; 3,4 - гайки; 6 - скоба; 7 - скребок; 8, 9 - планки; 10 - вісь; б – КСГ-7 (ТСН160А): 1 - кронштейн; 2 - вставка; 3 - з'єднувальна ланка; 4 - ланцюг; 5 - скребок; в - КСН-Ф-100: 1 - зовнішня ланка; 2 - пластина; 3 - з'єднувальна ланка

Рисунок 3 - Тягові ланцюги транспортерів типу КСГ (ТСН)
