3.6 Выбор режима подразделений технического обслуживания и текущего ремонта

Количество рабочих дней в году для зон первого и второго технического обслуживания, участков текущего ремонта с учетом рекомендаций [16] составляет 255 дней.

Число рабочих смен в сутки для зон первого, второго и ежедневного обслуживания, участков технического ремонта основывается на рекомендациях [16] и составляет 1 смену.

Время начала и окончания рабочих смен для зоны второго технического обслуживания и участков текущего ремонта составляет соответственно 7.00 и 16.00, для зоны первого технического обслуживания 15.00 и 22.00, для зоны ежедневного обслуживания соответственно 15.00 и 21.00.

3.7 Распределение исполнителей по специальностям и квалификации

Общее количество исполнителей зоны второго технического обслуживания распределяется по специальностям и квалификации. Количество исполнителей для каждого вида работ определяется с учетом примерного распределения общего объема работ второго технического обслуживания.

Распределение объема работ ТО-2 сведено в таблицу 3.1.

Таблица 3.1 – Распределение объема работ ТО-2

Виды работ

Трудоемкость

%

Чел.-ч.

Диагностические работы

6

51,1

Регулировочные работы

17

144,9

Крепежные работы

34

289,8

Смазочно-очистительные, заправочные работы

14

119,3

Электротехнические работы

12

102,2

Шинные работы

3

25,6

Работы по системе питания

14

119,3

Итого:

100

852,3

3.8 Схема технологического процесса в зоне второго технического обслуживания

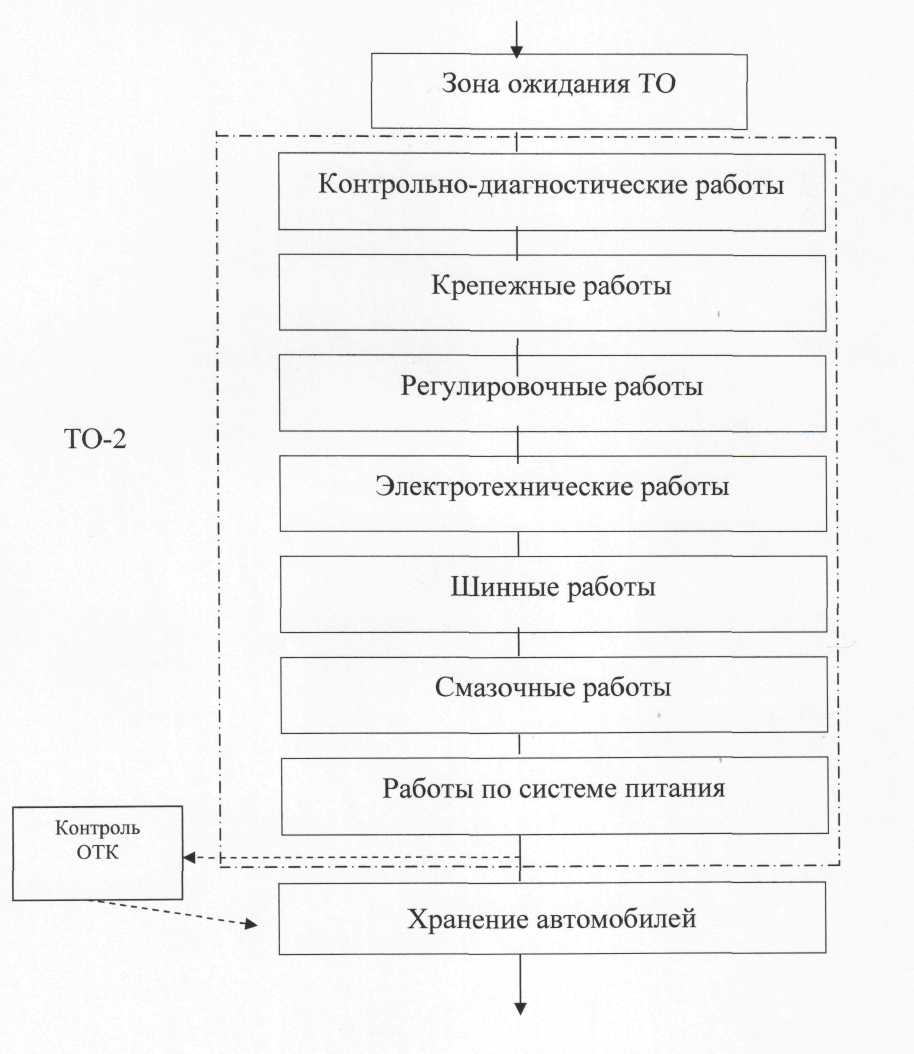

Схема технологического процесса приведена на рисунке 3.2.

Рисунок 3.2 – Схема технологического процесса в зоне второго технического обслуживания

3.9 Определение потребности в технологическом оборудовании

Технологическое оборудование по производственному назначению подразделяется на основное (станочное, демонтажно-монтажное и др.), комплексное, подъемно-осмотровое и подъемно-транспортное, общего назначения (верстаки, стеллажи и др.) и складское.

Число единиц основного оборудования по трудоемкости работ

Qоб = Тоб / Фоб ηоб = Тоб / Драб.г Тсм Сηоб Роб, (3.1)

где Тоб – годовой объем работ по данной группе или виду работ (ΣТ'), чел∙ч;

Фоб – годовой фонд времени рабочего места (единицы оборудования), ч

Роб – число рабочих, одновременно работающих на данном виде оборудования;

Драб.г – число рабочих дней в году;

Тсм – продолжительность рабочей смены, ч;

С – число рабочих смен;

ηоб – коэффициент использования оборудования по времени.

Для условий АТП ηоб = 0,75 - 0,90 [16].

Количество оборудования, которое используется периодически, т.е. не имеет полной загрузки, устанавливается комплектом по табелю оборудования для данного участка, например, табели оборудования карбюраторного, аккумуляторного и электротехнических участков.

Количество подъемно-осмотрового и подъемно-транспортного оборудования определяется числом постов технического обслуживания и текущего ремонта и линий технического обслуживания, их специализацией по видам работ с учетом кран-балок, тельферов и других средств механизации.

Количество производственного инвентаря (верстаков, стеллажей и т.п.) определяют по числу работающих в наиболее загруженной смене. Количество складского оборудования определяется номенклатурой и объемом складских запасов.

При подборе оборудования пользуются «Табелем технологического оборудования и специализированного инструмента для АТП», каталогами, справочниками [20].

Таблица 3.2 – Технологическое оборудование для зоны ТО-2

Наименование оборудования

Модель, тип ГОСТ или ТУ

Краткая техническая характеристика

Завод-изготовитель

Подъемник для грузовых автомобилей

ПУ-1002

Тип – четырехстоечный стационарный, электромеханический. Грузоподъемность, кг-10000.Потребляемая мощность, кВт - 6,0. Высота подъема, мм-2000. Масса, кг - 1650. Габаритные размеры стойки (700-720-2570) мм.

Автоспец-оборудование

Устройство для проверки натяжения ремней

КИ-8920

Ручное. Предел межцентрового расстояния 150...500 мм. Предел прогиба 0...20 мм. Предел усилия 0...120 Н. Погрешность измерения 5 %. Габаритные размеры (30-90-225) мм

Тартуский ОРЗ Госагропрома Эстонской ССР

Прибор для контроля суммарного люфта рулевых управлений

К-526

Тип - электронный. Метод измерения заключается в определении угла поворота рулевого колеса при заданном усилии. Диапазон диаметров, обслуживаемых рулевых колес, мм – 360 - 550. Диапазон измерений люфта, градусы - 0-40. Напряжение питания. В-12.Масса, кг - 3. Габаритные размеры (415-145-127) мм

Автоспец-оборудование

Установка передвижения для сбора отработанного масла

С-508

Тип - передвижная, для работы под автомобилем на подъемнике. Имеет индикатор наполнения бака. Емкость бака, л - 63. Масса, кг -34. Габаритные размеры (750-550-1080) мм.

Автоспец-оборудование

Продолжение таблицы 3.2

1

2

3

4

Гайковерт для гаек колес

И-330

Тип - передвижной, электромеханический, инерционно-ударный. Максимальный крутящий момент затяжки, Нм - 1176. Потребляемая мощность, кВт - 0,55. Масса, кг-100. Габаритные размеры(1100-650-1100) мм

Гремячинский завод «Автоспец-оборудование»

Нагнетатель смазочный

С-321М

Рабочее давление 35 МПа. Габаритные размеры 500-420-825

Автоспец-оборудование

Пистолет для обдува деталей сжатым воздухом

С-417

Давление 0,4-1 МПа. Габаритные размеры 150-32-175

Автоспец-оборудование

Стеллаж

СП-5

Тип – четырехполочный. Габаритные размеры 2000-500-200

Автоспец-оборудование

3.10 Расчет показателей механизации производственных процессов второго технического обслуживания

Оценка механизации производственных процессов технического обслуживания и текущего ремонта производится по двум показателям: уровню механизации и степени механизации.

Уровень механизации (У) определяется процентом механизированного труда в общих трудозатратах

У = 100 ∙ Тм / То, (3.2)

где Тм – трудоемкость механизированных операций процесса из применяемой технологической документации, чел∙мин.;

То – общая трудоемкость всех операций, чел-мин.

Уровень механизации

У = 100 ∙ 56,4 / 78,9 = 71,5 %.

Полученный уровень механизации больше среднего, который равен 35-50 %.

Степень механизации (С) определяется процентом замещения рабочих функций человека применяемым оборудованием в сравнении с полностью автоматизированным технологическим процессом и определяется по формулам:

С = 100 ∙ М / (4 ∙ Н); (3.3)

М = Z1 ∙ M1 + Z2 ∙ M2 + Z3 ∙ M3 + Z3,5 ∙ M3,5 + Z4 ∙ M4, (3.4)

где 4 – максимальная звенность для автотранспортного предприятия;

Н – общее число операций;

Z1, ..., Z4 – звенность применяемого оборудования, равная соответственно 1, ...,4;

М1, ... М4 – число механизированных операций с применением оборудования со звенностью Z1, ..., Z4.

Степень механизации

С = 100 ∙ 17 / (4 ∙ 12) = 35,42 %.

В зависимости от замещаемых функций все средства механизации подразделяются:

- на ручные орудия труда (гаечные ключи, отвертки и т.п.) – Z = 0;

- на машины ручного действия (пресс, дрель, диагностические приборы без провода внешнего источника энергии) – Z = 1;

- на механизированные ручные машины (электрозаточный станок, электродрель, пневмогайковерт и другие машины с проводом внешнего источника энергии) – Z = 2;

- на механизированные машины (универсальные станки, прессы, кран-балки, диагностические стенды и другие без системы автоматического управления) – Z = 3;

- на машины - полуавтоматы (автоматические воздухораздаточные колонки, автоматические мойки без конвейеров, автоматическое диагностическое оборудование) – Z = 3,5;

- на машины - автоматы (сушильные и окрасочные камеры, автоматические мойки) – Z = 4.

Расчет показателей механизации проводится:

- по процессам технического обслуживания – на одно воздействие;

- по процессам текущего ремонта – на один текущий ремонт;

- по складским и вспомогательным работам – применительно к условному количеству хранимых грузов или объему каждого вида вспомогательных работ.

4. Планировка зоны второго технического обслуживания

4.1 Расчет площади зоны второго технического обслуживания

Расчет площади зоны второго технического обслуживания выполняется по формуле

FТО-2 = fA ∙ ХТО-2 ∙ КП, (4.1)

где КП – коэффициент плотности расположения постов;

fA – площадь горизонтальной проекции автомобиля, м2;

ХТО-2 – количество постов зоны второго технического обслуживания автомобилей.

По справочным данным [12] принимаем КП = 4, fА = 12,78 м2. Из предыдущих расчетов принимаем ХТО-2 = 1. Подставив принятые величины в формулу 4.1, получим:

4.2 Организация обслуживания рабочих мест в зоне второго технического обслуживания

Для обслуживания рабочих мест в зоне второго технического обслуживания предусмотрено:

1) проведение планово-предупредительного ремонта и обслуживания технологического оборудования в соответствии с утвержденным графиком;

2) снабжение рабочих мест запчастями, материалами, деталями, узлами, инструментом со складов предприятия;

3) обеспечение ремонтных рабочих медицинской помощью, бытовыми удобствами во время работы, рациональным питанием.

4.3 Организация труда на рабочих местах

В соответствии с указаниями [21] принимаем на рабочих местах форму организации труда по принципу коллективного подряда со сдельной системой оплаты труда. При этом коллектив работников технической службы организационно может быть сформирован следующим образом: создается бригада, состоящая из отдельных звеньев. Возглавляет бригаду – мастер, звено – бригадир из числа рабочих.

4.4 Планировка зоны второго технического обслуживания

Планировочное решение зоны разрабатывается с учетом требований ОНТП и Ведомственных строительных норм предприятий по обслуживанию автомобилей.

При размещении постов технического обслуживания и текущего ремонта руководствуются нормируемыми расстояниями между автомобилями, а также между автомобилями и элементами здания, которые установлены в зависимости от категории автомобилей [21].

Для обеспечения нормальных условий труда и гибкости производственных процессов обустраиваем осмотровые канавы с соблюдением всех требований, предъявляемых к таким конструкциям.

5. Конструкторская разработка

5.1 Назначение и показателя эффективности конструкторской разработки

В процессе модернизации задней подвески автомобиля «УАЗ» вагонной компоновки, мною рассчитаны подрессорник и выбран амортизатор соответствующими параметрами.

Модернизация проведена с целью, повысить грузоподъемность, характеристики движения автомобиля и увеличить срок службы подвески.

Подвеска автомобиля должна обеспечивать вибрационную защиту водителя, пассажиров, перевозимого груза и подрессоренной части самого автомобиля, а также оптимальную управляемость автомобиля и безопасность движения.

Подвеска осуществляет упругое соединение рамы или кузова с мостами (колесами) автомобиля, воспринимая вертикальные усилия и обеспечивая необходимую плавность хода. Кроме того, она служит для восприятия продольных и поперечных усилий, а также реактивных моментов и состоит из упругих элементов и амортизаторов. Упругие элементы смягчают динамические нагрузки, воспринимают и передают на раму нормальные силы, действующие от догори, обеспечивают плавность хода автомобиля.

Установка дополнительной рессоры дает неоспоримые доказательства:

- увеличение грузоподъемности до 2 раз;

- увеличение ресурса работы основных рессор в несколько раз;

- происходит уменьшение бокового крена автомобиля в загруженном состоянии при прохождении поворотов или при движении по пересеченной местности;

- в незагруженном состоянии мягкость задней подвески остается неизменной;

- простота в установке и обслуживании позволяют произвести установку последующее техническое обслуживание без дополнительных приспособлений.

Замена амортизатора приводит к изменению показателей при движении:

- уменьшаются колебания подвески и кузова, не раскачивает из стороны в сторону;

- при интенсивном разгоне на мелких неровностях уменьшается отрыв колеса от дороги;

- при резком торможении уменьшается уход задней части автомобиля от оси движения;

- при повороте уменьшается боковой крен.
