Материал: Проектирование цехов авиазаводов. Будник А.П., Корольков В.И

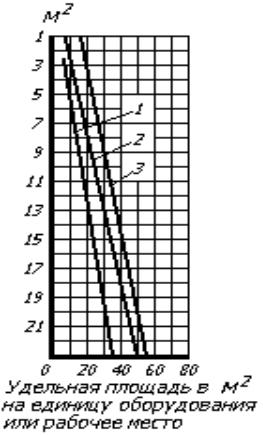

График предельных производственных площадей на единицу оборудования и приспособлений для сборки узлов типа шпангоутов.

1 – приспособление для вертикальной сборки узлов;

2 – плазы для горизонтальной доработки;

3 – сверлильные установки клепапресы.

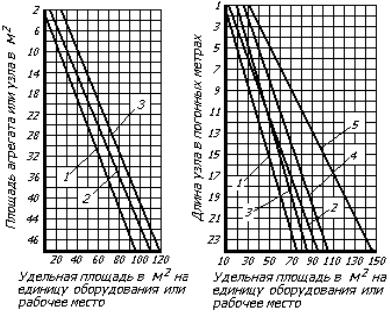

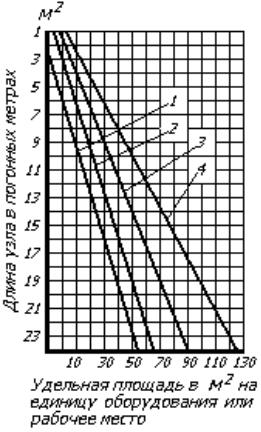

Рис.2 График удельных производственных площадей на единицу

оборудования и приспособлений для сборки узлов типа лонжерон: 1 – приспособление для внестапельной сборки по ФО; 2 – сверлильно – зенковальные установки; 3 – клепальные прессы КП – 204 и КП – 405; 4 – приспособление для внестапельной

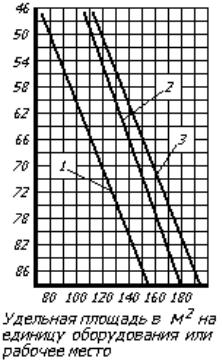

Рис.3 Рис.4 График удельных площадей сборки центроплана, крыльев,

оперения и других агрегатов типа крыло:

1 – внестапельная сборка, монтажные работы на агрегатах и инвилировачные стенды;

2 – стапель общей при съеме агрегатов в сторону (бок) или торец и разделочные стенды;

3 – стапель общей сборки по ФО при съеме агрегатов в бок.

Площади для мастерской механики и ремонта приспособлений принимаются для цехового механика в размере – 100 м2, для корпусного – 400м2, для материальных складов – 10 – 15 м2, ИКР – 0,25м2 на одного производственного рабочего. Далее эти площади складываются, и их сумма вычитается из всех вспомогательных и складских площадей. Полученная разность распределяется в пропорциях: склад нормалей – 5 %; склад деталей – 65 %; кладовая мелкой технологической оснастки – 10 %; места подсборок – 20%.

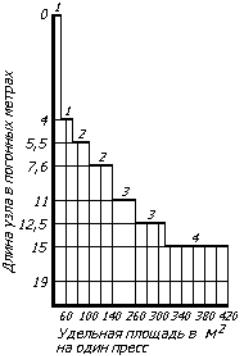

Рис.5 График удельных площадей на клепальные прессы с

выравнивающими устройствами.

1 – клепальные прессы КП – 403;

2 – клепальные прессы КП – 503;

3 – клепальные прессы КП – 602;

4 – клепальные прессы КП – 603;

Рис.6 График удельных производственных площадей на единице

оборудования сборки панелей и бимсов центроплана, крыла, оперения, фюзеляжа и других агрегатов:

1 – стапель сборки панелей

5.9 Компоновка и планировка агрегатно-сборочных

цехов

Компоновка – размещение на плане цеха производственных и вспомогательных отделений цеха без расстановки оборудования. При компоновке агрегатно-сборочного цеха следует избегать неоправданной, излишней транспортировки агрегатов от операции к операции, возвратных и петлеобразных перемещений. Следует стремиться к вытянутой, в направлении технологического процесса, в виде прямоугольника форме цеха. Участки цеха, как и технологическое оборудование желательно размещать по прямой в технологической последовательности. Длину пролета цеха производства тяжелых самолетов можно рекомендовать в
