ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Р.Е. Алексеева
Кафедра «Теоретические основы электротехники»
ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №1
ПОВЕРКА ТЕХНИЧЕСКОГО АМПЕРМЕТРА МАГНИТОЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
по курсу “Метрология и электрические измерения”
Выполнили:
студенты гр. 19-Э-5
2 подгруппа
Проверил:
Охулков С.Н.
Нижний Новгород 2021 г.
Цель работы: ознакомиться с принципом действия амперметра магнитоэлектрической системы и научиться производить измерения постоянных токов с его помощью, изучить схему поверки амперметра, определить класс точности поверяемого амперметра, изучить методы поверки измерительных средств.

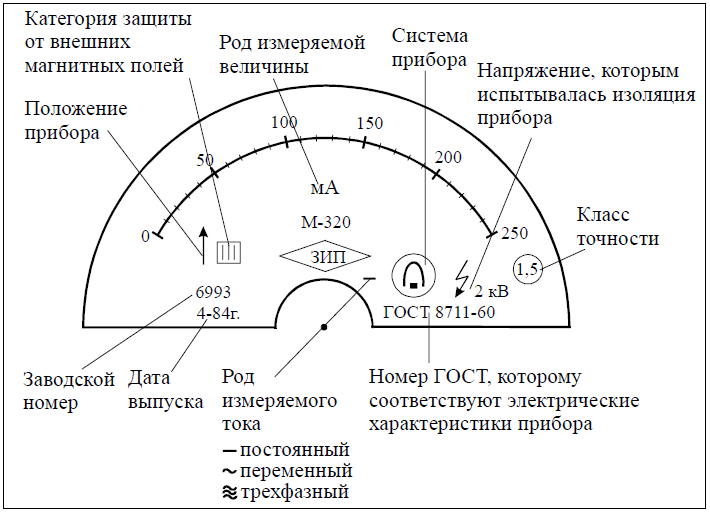

Рис.1 – Шкала измерительного прибора

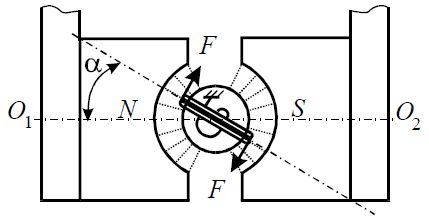

Рис. 2 – Подвижная катушка в радиальном магнитном поле

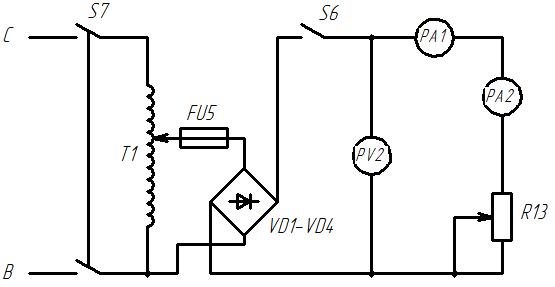

Схема 1
где PА1 – контрольный амперметр (мультиметр),
PА2 – поверяемый амперметр.
Таблица 1 – Измерительные приборы
Наименование |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
миллиамперметр (РА2) |
магнитоэлектрическая |
1,5 |
30 мА |
1 мА/дел |
миллиамперметр (РА1) |
магнитоэлектрическая |
1,5 |
5 мА |
0,2 мА/дел |
вольтметр (PV2) |
магнитоэлектрическая |
1,5 |
100 В |
2 В/дел |
Мультиметр |
VC890D |
1,2 – на I 0,5 – на U |
200 мА |
– |
|
|
|
|
|
R14=1,98 кОм
R15=9,8 кОм
R11=9,83 кОм
R12=19,76 кОм
R10=18,6 Ом
RвИП=32,2 Ом
RвPV2=1,064 МОм
RвPA2=25,7 Ом
Таблица 2 – Результаты измерений и вычислений
№ п/п |
Показания приборов |
Погрешности |
Поправка δI |
Напряжение U |
|||||
Образцового ИП |
Поверяемого А2 |
|
Абсолютная ΔI |
Приведённая о.п. % |
|||||
1 измерение |
2 измерение |
3 измерение |
Среднее значение |
||||||
мА |
мА |
мА |
мА |
мА |
мА |
% |
мА |
В |
|
1 |
4,3 |
4,5 |
4 |
4,1 |
4,2 |
0,1 |
2,326 |
-0,1 |
10 |
2 |
9,3 |
9 |
9,2 |
9,3 |
9,17 |
0,133 |
1,434 |
-0,133 |
20 |
3 |
14,3 |
15 |
14,5 |
14,5 |
14,7 |
0,367 |
2,564 |
-0,367 |
30 |
4 |
19,2 |
20 |
19,5 |
19,5 |
19,7 |
0,467 |
2,431 |
-0,467 |
40 |
5 |
24,3 |
24,5 |
24,3 |
24,5 |
24,4 |
0,133 |
0,549 |
-0,133 |
50 |
Обработка результатов опыта:
Вычисляем по результатам измерения абсолютную погрешность в нескольких точках шкалы поверяемого амперметра:
I = Iп – Iо , мА
I = 4,2 – 4,3=0,1 мА
I = 9,17 – 9,3=0,133 мА
I =14,7– 14,3=0,367 мА
I = 19,7 – 19,2=0,467 мА
I = 24,4 – 24,3=0,133 мА
Вычисляем относительную погрешность поверяемого амперметра:
I
о = ----- 100%,
Iо
0,1
о = ----- 100% = 2,326 %
4,3
0,133
о = ----- 100% = 1,434 %
9,3
0,367
о = ----- 100% = 2,564 %
14,3
0,467
о = ----- 100% = 2,431%
19,2
0,133
о = ----- 100% = 0,549 %
24,3
1.9.3. Вычисляем поправку:
δI = -I, мА
δI = -0,1 мА
δI = -0,133 мА
δI = -0,367 мА
δI = -0,467 мА
δI = -0,133 мА
1.9.4. Определяем класс точности поверяемого амперметра и сравниваем его с классом точности, нанесенного на шкале поверяемого амперметра:
Imax
Д = ------ 100%,
Iн
0,467
Д = ------ 100% = 1,556 %
30
1.9.5. Построили график поправок δI = f(Iп):
Вывод: произвели поверку миллиамперметра PA2. Для этого сравнили его показания в цепи в нескольких состояниях со значениями образцового измерительного прибора (миллиамперметр мультиметра). Произвели расчет абсолютной погрешности поверяемого прибора, рассчитали его относительную погрешность, вычислили поправку. Определили класс точности поверяемого амперметра (1,556) и сравнили его с классом точности, нанесенного на шкале поверяемого амперметра (1,5). Таким образом, данный миллиамперметр не соответствует своему заданному классу точности и должен использоваться с более низким классом точности, если это возможно или необходимо его заменить.
