Материал: Проектирование цехов авиазаводов. Будник А.П., Корольков В.И
Мастерская узловой сборки: 1-верстак и стол для узловой сборки; 2- сверлильный станок; 3-приспособление для сборки нервюр крыла и закрылка; 4-клепальный пресс; 5-приспособление для сборки концевого обтекателя (первый переход); 6- приспособление для сборки концевого обтекателя (второй переход); 7-место внестапельной сборки концевого обтекателя; 8-приспособление для сборки триммера элерона; 9- приспособление для сборки аэродинамических перегородок; 10приспособление для сборки стрингеров; 11-сверлильно-зенковальная установка для стрингеров; 12-клепальный пресс; 13-сварочная машина ТЭС; 14-сварочная машина ТЭС с прерывателем. Мастерская агрегатной сборки: 15-стапель сборки первого лонжерона; 16стапель сборки второго лонжерона; 17-место для внестапельной доработки; 18-сверлильно- зенковальная установка для лонжеронов крыла; 19 клепальный пресс для клепки лонжеронов; 20-стапель сборки первой съемной панели; 21стапель сборки второй съемной панели; 22стапель сборки третьей съемной панели; 23-доклепачный стапель для первой съемной панели; 24доклепачный стапель для второй съемной панели; 25-доклепачный стапель для третьей съемной панели; 26-стапель для сборки первого съемного носка; 27-стапель для сборки второго съемного носка; 28-место внестапельной сборки первого и второго съемных носков; 29-стапель для стыков носков крыла с первым лонжероном; 30-место внестапельной сборки носка крыла с первым лонжероном; 31-стапель для сборки хвостовой части крыла со вторым лонжероном; 32-внестапельная сборка хвостовой части крыла со вторым лонжероном; 33-стапель для сборки верхней хвостовой панели; 34-стапель для сборки нижней хвостовой панели; 35,36-стапель для сборки второй технологической панели; 37доклепачный стапель первой и второй технологической панелей; 38стапель для сборки верхней панели; 39-место для внестапельной сборки верхней панели; 40-стапель для сборки нижней панели; 41-место для внестапельной сборки нижней панели; 42-сверлильно-зенковальная установка для панелей; 43-стенд для набора заклепок; 44-клепальный пресс для грунтовой клепки; 45-доклепачный стенд для верхних и нижних панелей; 46-стапель для общей сборки крыла; 47-линия внестапельной сборки крыла и монтажа систем; 48-стенд фрезерования крыла; 49распылительная камера; 50-сушильная камера; 51-стенд монтажа крыла.
Мастерская агрегатной сборки закрылков: 52-приспособление для сборки лонжерона закрылка; 53-место доработки лонжерона закрылка; 54-стапель для сборки носков закрылка; 55-внестапельная сборка носков закрылков; 56-стапель для обшивки закрылка; 57-стапель для общей сборки закрылка; 58-внестапельная сборка закрылка; 59-приспособление для сборки лонжерона элерона; 60-внестапельная сборка лонжерона элерона; 61стапель сборки носка элерона; 62-внестапельная сборка носка элерона; 63стапель для общей сборки элерона; 64-внестапельная сборка элерона; 65-
стенд балансировки элерона, I-кран мостовой электрический, Q=5 тс, IIрельсовый путь, III-тележка рельсовая для транспортировки крыла, IVтележка рельсовая для окраски и сушки крыла.

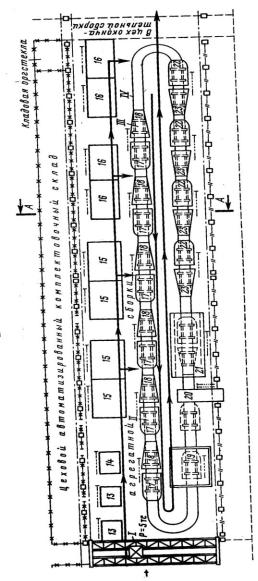

Рис 10 План цеха сборки передней и хвостовой частей фюзеляжа.

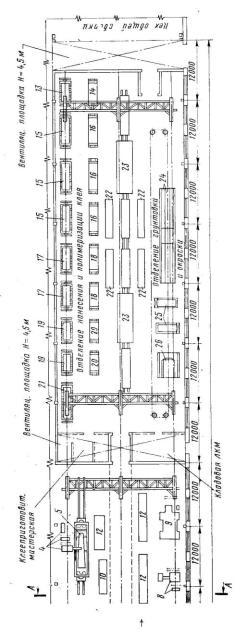

Рис.11 Технологическая планировка цеха клеесварных конструкций

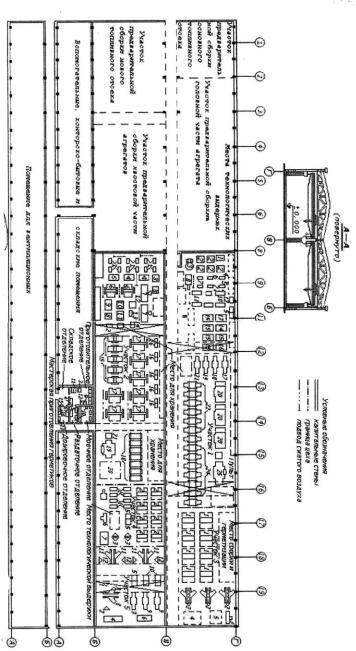

Рис 13 Технологическая планировка оборудования
Пояснения к Рис13. Технологическая планировка оборудовании цеха герметических отсеков
Участок сборки герметических отсеков 1:, 1 и 2 - столы для обезжиривания герметика; 3 - пресс для клепки; 4 - рабочее место для обезжиривания; 5 - рабочее место для сборки; 6 - рабочее место для кистевого нанесения герметика; 7 - приспособление для сборки; 8 - клепальный пресс с подвеской; 9 - приспособление для клепки; 10 - рабочее место для тика на мелкие детали; 11 -приспособление для клепки; 12рабочее место для обезжиривания и нанесения герметика на мелкие детали; 13 —рабочее место для обезжиривания и нанесения герметика; 14— приспособление для нанесения герметика кистью; 15— приспособление для сборки; 16—рабочее место для кистевого нанесения герметика; 17— рабочее место для обезжиривания и нанесения герметика; 18—рабочее место для кистевого нанесения герметика;19— приспособление для клепки; 20-стапель окончательной сборки; 21-рабочее место для клепки; 22тележка для вне Стапельных работ; 23 -тележка для при 24технологических выдержек; 25 - стенд для герметизации; 26 - установка для термо радиационной сушки; Участок герметичной сборки:2: 1 - рабочее место для узловой сборки мелких узлов; 2 - рабочее место для сборки; 3 -. приспособление для сборки рабочие места идя поверхностной герметизации; 6 - приспособление для клепки; 7 - пресс для клепки; 8 - рабочее место для сборки; 9-рабочее место для зачистки от подтеков герметика; 10-установка для прессовой клепки; 11 -рабочее место для стыков; 12приспособление для сборки; 13-рабочее место к приспособлений сборки; 14— рабочее место для герметизации анкерных гаек; 15 - стапель для сборки; 16-рабочее место к стапелю сборки; 17стапель для сборки герметичного отсека; 18-рабочее место для вне стапельной сборки; 19— стенд для герметизации методом полива; 20 - установка термодннамичной сушки после нанесения герметика; 21 - смеситель с автоматическим дозатором для приготовления герметиков. Участок сборки герметичных отсекав 3: 1 -стапель для окончательной сборки; 2 - приспособление для вне стапельной сборки; 3 - стенд герметизации методом полива; 4-установка для термодинамической сушки; 5-стеллаж
