пневмония, эмфизема легких, пневмосклероз, бронхиальная астма), некоторыми приобретенными и врожденными пороками сердца (стеноз митрального отверстия, триада, тетрада Фалло и др.).

Электрокардиографическая диагностика гипертрофии правого желудочка значительно труднее, чем левого. Векторные признаки гипертрофии правого желудочка появляются, когда масса правого желудочка больше массы левого желудочка.

Электрокардиографические признаки гипертрофии правого желу-

дочка:

а) стандартные отведения Отклонение электрической оси сердца вправо α>+90°–100°,

синдром S1, S2, S3;

б) однополюсные отведения

RavR>5–7 мм, R/Q avR>l;

вертикальное положение сердца; в) грудные отведения

Rv1>5–7 мм,

Sv1,v2 <2 мм, R/Sv1>l, Sv5,v6 >5–7 мм, Rv5,v6 <5–7 ММ,

R/Sv5,v6 <l (Smin кривой);

смещение переходной зоны к левым грудным отведениям (V5, V6), Rv1 +Sv5 >10,5 мм;

депрессия ST v1,v2 косонисходящей формы с переходом в отрицательный неравносторонний Т;

в V1, V2 электрокардиографические признаки неполной блокады правой ножки пучка Гиса;

QRS V1, V2 – 0,09–0,11'', время внутреннего отклонения >0,035''.

Комбинированная гипертрофия желудочков

Диагноз комбинированной гипертрофии желудочков легче ставить рентгенологически, чем электрокардиографически. Векторы левого и правого желудочков могут нивелировать друг друга. Однако при комбинированной гипертрофии в отведениях от субэпикардиальной поверхности левого желудочка можно видеть признаки гипертрофии левого желудочка, в отведениях от субэпикардиальной поверхности правого желудочка – признаки гипертрофии правого желудочка. Все эти признаки представлены в разделе гипертрофии миокарда.

Перегрузка миокарда желудочков

Включает два понятия. Первое – это изменение ЭКГ в острых клинических ситуациях, которые исчезают после устранения причины. В другом случае под перегрузкой понимают крайнюю степень выраженности гипертрофии, предшествующую сердечной недостаточности.

Перегрузка миокарда подразделяется на систолическую и диастолическую.

Систолическую перегрузку называют перегрузкой сопротивлением. При ней развивается выраженная гипертрофия миокарда, если причина не устраняется. При перегрузке объемом наблюдается переполнение желудочков кровью в фазе диастолы. При диастолической перегрузке преобладает дилатация желудочков, процессы гипертрофии нерезко выражены.

Систолическая перегрузка левого желудочка – ЭКГ признаки:

RV4 >20–24 мм;

Rv5,v6>Rv4;

депрессия ST1, avL, V5, V6 более 0,5 мм косонисходящей формы с переходом в отрицательный неравносторонний Т; время внутреннего отклонения превышает 0,04'';

q V5,. V6 – менее 2 мм; QRSI avL, V5, V6 – 0,09–0,11''.

ЭКГ признаки диастолической перегрузки левого желудочка:

RV4 >20–24 мм;

Rv5,v6 >Rv4;

q V5, V6>2 мм<0,03'' <25 % RV5, V6;

STv5,v6 на изолинии или чуть выше изолинии;

TV1-V5 высокой амплитуды, остроконечный. ЭКГ признаки систолической перегрузки правого желудочка:

вертикальное положение сердца; RavR≥QavR;

Rv1>Sv1, rSr';

время внутреннего отклонения правого желудочка более 0,035"; депрессия STII,III, avF, V1, V2 косонисходящей формы с пере-

ходом в отрицательный неравносторонний Т.

ЭКГ признаки диастолической перегрузки правого желудочка: отклонение электрической оси сердца влево;

V1, V2–rSR';

QRSv1,v2 –0,09-0,11'';

время внутреннего отклонения в V1, V2 более 0,035''. Гипертрофия миокарда предсердий и желудочков подтверждает

диагноз того или иного заболевания и может быть устранена или уменьшена после ликвидации причины. Систолическая перегрузка нередко является следствием тромбоэмболии легочной артерии, сердечной астмы, отека легких, гипертонического криза, инфаркта миокарда, ишемии миокарда. Эти состояния требуют неотложных мероприятий. ЭКГ дает возможность контролировать эффективность лечения.

8. НАРУШЕНИЕ ПРОВОДИМОСТИ ИМПУЛЬСА

Импульс, распространяясь ортоградно, может блокироваться на уровне синусового узла с развитием синоаурикулярной блокады, в предсердиях (внутрипредсердные блокады), в атриовентрикулярном узле (атриовентрикулярные блокады), в проводящей системе желудочков (внутрижелудочковые блокады).

8.1. СИНОАУРИКУЛЯРНЫЕ БЛОКАДЫ

Причинами синоаурикулярной (СА) блокады могут быть коронарный атеросклероз правой коронарной артерии, воспалительные изменения в правом предсердии с развитием склеротических изменений, вследствие миокардита, обменнодистрофических нарушений в предсердиях, различных интоксикаций и в первую очередь сердечными гликозидами, β-адреноблокаторами, противоаритмическими препаратами хинидинового ряда, отравления фосфорорганическими веществами. Непосредственные причины СА блокады:

1)импульс не вырабатывается в синусовом узле;

2)сила импульса синусового узла недостаточна для деполяризяции ппедсердий;

3)импульс блокируется между синусовым узлом и правым предсердием.

Синоаурикулярная блокада может быть I, II, III степени.

Синоаурикулярная блокада I степени

Все синусовые импульсы проводятся на предсердия, но импульсы формируются медленнее, чем в норме. Эта степень СА блокады не выявляется при обычном ЭКГ исследовании. Более точно ее можно установить при записи потенциалов синусового узла. Косвенным признаком СА блокады I степени может быть устойчивая синусовая брадикардия.

Синоаурикулярная блокада II степени

При СА блокаде II степени некоторые из импульсов не вызывают деполяризации предсердий желудочков. Появляются паузы, равные 2RR, которые называются периодами Самойлова– Венкебаха. От-

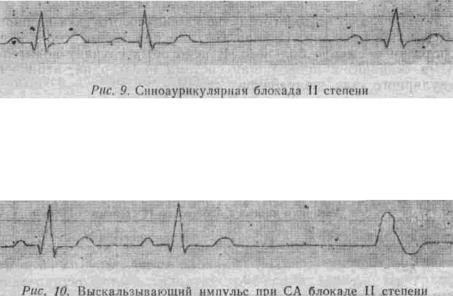

личие СА блокады II степени от атриовентрикулярной блокады II степени в том, что в первом случае выпадают предсердный и желудочковый комплексы (рис. 9). При а–v блокаде II степени выпадает только

QRS.

Иногда при СА блокаде II степени выпадает 2, 3 и более сердечных циклов, пауза может быть 3RR, 4RR. Такое состояние можно назвать отказом в работе синусового узла. В этом случае с целью защиты гемодинамики могут регистрироваться выскальзывающие импульсы из атриовентрикулярного узла или желудочков (рис. 10).

В редких случаях может блокироваться каждый второй импульс из синусового узла (СА блокада 2:1), клинически и электрокардиографически это проявляется синусовой брадикардией, но частота ритма может внезапно удваиваться после снятия блокады.

Синоаурикулярная блокада III степени

В эту стадию ни один импульс из синусового узла не проводится на предсердия. Полная СА блокада может привести к асистолии и смерти больного. В некоторых случаях водителем ритма становится проводящая система предсердий, атриовентрикулярного узла, желудочков.

Схема 1

Алгоритм поиска СА блокады II степени

Клиническая оценка синдрома

СА блокада является одной из наиболее серьезных и опасных форм синдрома слабости синусового узла. В связи с нарушением гемодинамики при СА блокаде возможна ишемия мозга с синдромом Мор- ганьи–Эдемса–Стокса. У больных при наличии стойкой синусовой брадикардии следует провести пробу с атропином. После регистрации исходной ЭКГ подкожно вводится 1 мл 0,1 % раствора атропина, контрольные ЭКГ через 30 минут и через час. При нормальной функции синусового узла учащение ритма более 90 в 1 минуту.

Для стимуляции автоматизма синусового узла рекомендуется атропинизация, назначение кордиамина, эфедрина, изадрина, новодрина, мочегонных, стероидных гормонов. С целью улучшения метаболизма показаны: рибоксин, инозие f, АТФ. Противопоказаны: сердечные гликозины, бета-адреноблокаторы, блокаторы кальция, противоаритмические препараты хинидинового ряда, кордарон, препараты раувольфии, соли калия.

8.2.НАРУШЕНИЕ ВНУТРИПРЕДСЕРДНОЙ ПРОВОДИМОСТИ

Овнутрипредсердной блокаде говорят в тех случаях, когда длительность зубца Р превышает 0,12'', зубец Р двугорбый и напоминает Р при гипертрофии левого предсердия. Возможна полная внутрипредсердная блокада с нарушением проводимости по пучку Бахмана. Развивается внутрипредсердная диссоциация, правое предсердие сокращается под влиянием импульса из синусового узла, левое предсердие – в результате эктопических импульсов, наряду с положительными Р регистрируются добавочные отрицательные Р.
