ПРЕДИСЛОВИЕ

Электрокардиография относится к информативным и наиболее распространенным методам обследования больных с заболеванием сердца. ЭКГ дает возможность также диагностировать заболевания и синдромы, требующие неотложной кардиологической помощи, и прежде всего инфаркт миокарда, пароксизмальные тахиаритмии, нарушения проводимости с синдромом Морганьи–Эдемса–Стокса и др. Необходимость их диагностики возникает в любое время суток, но, к сожалению, интерпретация ЭКГ представляет значительные трудности для многих врачей, и причиной тому слабое изучение метода в институте, отсутствие курсов по ЭКГ диагностике при факультетах усовершенствования врачей. Очень сложно приобрести литературу по клинической электрокардиографии. Автор стремился восполнить этот пробел.

Пособие по электрокардиографии построено традиционно: вначале кратко изложены электрофизиологические основы электрокардиографии, подробно представлен раздел нормальной ЭКГ в стандартных, однополюсных и грудных отведениях, электрическое положение сердца. В разделе «ЭКГ при гипертрофии миокарда» описаны общие признаки и критерии гипертрофии предсердий и желудочков.

При описании нарушений ритма и проводимости представлены патогенетические механизмы развития синдромов, клинические проявления и врачебная тактика.

Подробно освещены разделы по ЭКГ диагностике ИБС, особенно инфаркта миокарда, а также инфарктоподобных заболеваний, имеющих большое значение для практики.

По сложным ЭКГ синдромам разработан алгоритм диагностического поиска, облегчающий диагностику патологии.

В основу пособия положен личный опыт автора, лекции, прочитанные на кафедре терапии факультета усовершенствовав ния врачей, и данные литературы. Автор стремился изложить материал популярно, четко и лаконично.

Книга предназначена для врачей, желающих самостоятельно или с помощью преподавателя в короткий срок изучить теорию и практику этой важной области кардиологии.

1. ТЕХНИКА СНЯТИЯ ЭЛЕКТРОКАРДИОГРАММЫ

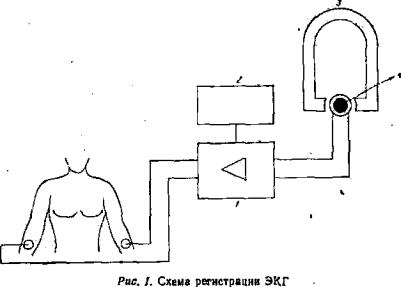

Электрокардиограмма записывается с помощью электрокардиографов. Они могут быть одноканальными и многоканальными. Все электрокардиографы (рис. 1) состоят из входного устройства (1), усилителя биопотенциалов сердца (2) и регистрирующего устройства (3).

Входное устройство представляет собой переключатель отведений с отходящими от него кабелями разного цвета.

Усилители имеют сложную электронную схему, позволяющую усилить биопотенциалы сердца в несколько сот раз. Источником питания усилителя могут быть аккумуляторы или сеть переменного тока. В целях безопасности при работе с электрокардиографом и для предупреждения помех в обязательном порядке аппарат заземляют с помощью провода, один конец которого прикрепляют к специальной клемме электрокардиографа, а другой – к специальному контуру. При его отсутствии в экстренных случаях можно использовать для заземления (в виде исключения) водопроводные трубы центрального отопления.

Регистрирующее устройство переводит электрические колебания в механические. Механическая перьевая запись осуществляется чернилами или под копировальную бумагу. В последнее время широкое распространение получила тепловая запись.

Суть в том, что нагретое электрическим током перо расплавляет легкоплавкий слой ленты, обнажая черную основу.

Для записи ЭКГ больного укладывают на кушетку. Для получения хорошего контакта под электроды подкладывают марлевые салфетки, смоченные физиологическим раствором. Электроды накладывают на внутренние поверхности нижней трети верхних и нижних конечностей, кабель красного цвета подключается к правой руке, черного цвета (заземление пациента) – к правой ноге, желтого цвета – к левой руке и кабель зеленого цвета – к левой нижней конечности. Грудной электрод в виде груши с присоской соединяется с кабелем белого цвета и устанавливается в определенные позиции на грудной клетке.

Запись ЭКГ начинается с контрольного милливольта, который должен быть равен 10 мм.

Вобязательном порядке записываются 12 отведении – три стандартных, три однополюсных и шесть грудных отведений, III, avF отведения желательно снимать в фазе вдоха. По показаниям регистрируются дополнительные отведения.

Вкаждом отведении следует записывать не менее 5 комплексов QRS, при аритмиях одно из отведении (II) записывается на длинную ленту. Стандартная скорость записи составляет 50 мм/сек, при аритмиях для сокращения расхода бумаги используется скорость 25 мм/сек. Вольтаж комплексов QRS можно увеличивать и уменьшать в 2 раза в зависимости от задачи исследования.

Заявка на ЭКГ исследования пишется на специальном бланке или в журнале, где указывается Ф.И.О., пол, АД, возраст больного, диагноз. Обязательно следует сообщать о проводимой лекарственной те-

рапии сердечными гликозидами, β-блокаторами. мочегонными, электролитами, противоаритмическими препаратами хинидинового ряда, раувольфии и др.

2. ЭЛЕКТРОФИЗИОЛОГИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОКАРДИОГРАФИИ

Сердце – полый мышечный орган, разделенный продольной перегородкой на две половины: левую артериальную и правую венозную. Поперечная перегородка делит каждую половину сердца на два отдела: предсердие и желудочек. Сердце выполняет определенные функции: автоматизма, возбудимости, проводимости и сократимости.

Автоматизм – способность проводящей системы сердца самостоятельно вырабатывать импульсы. В наибольшей степени функцией
