автоматизма обладает синусовый узел (центр автоматизма первого порядка). В покое в нем вырабатывается 60– 80 импульсов в минуту. При патологии источником ритма может быть атриовентрикулярный узел (центр автоматизма второго порядка), он вырабатывает 40–60 импульсов в минуту.

Функцией автоматизма обладает и проводящая система желудочков (идиовентрикулярный ритм). Однако в минуту вырабатывается всего 20–50 импульсов (центр автоматизма третьего порядка).

Возбудимость – способность сердца отвечать сокращением на внутренние и внешние раздражители. В норме возбуждение и сокращение сердца возникают под влиянием импульсов из синусового узла.

Импульсы могут быть не только номотопные (из синусового узла), но и гетеротопные (из других участков проводящей системы сердца). Если сердечная мышца находится в состоянии возбуждения, она не отвечает на другие импульсы (абсолютная или относительная рефракторная фаза). Поэтому сердечная мышца не может находиться в состоянии тетанического сокращения. При возбуждениии миокарда в ней возникает электродвижущая сила в виде векторных величин, которая записывается в виде электрокардиограммы.

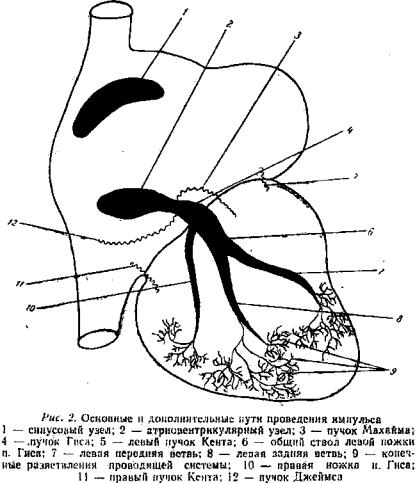

Проводимость. Возникнув в синусовом узле, импульс распространяется ортоградно по миокарду предсердий, затем через атриовентрикулярный узел, пучок Гиса, проводящую систему желудочков. Внутрижелудочковая проводящая система включает правую ножку пучка Гиса, основной ствол левой ножки пучка Гиса и две его ветви, переднюю и заднюю, и заканчивается волбкнами Пуркинье, которые передают импульс на клетки сократительного миокарда (рис.2).

Скорость распространения волны возбуждения в предсердиях равна 1 м/сек, в проводящей системе желудочков 4 м/сек, атриовентрикулярном узле 0,15 м/сек. Ретроградная проводимость импульса резко замедлена, атриовентрикулярная задержка дает возможность сократиться предсердиям раньше желудочков. Наиболее ранимыми участками проводящей системы являются: атриовентрикулярный узел с АВ задержкой, правая ножка пучка Гиса, левая передняя ветвь,

В результате проведения импульса начинается процесс возбуждения (деполяризации) миокарда в начале межжелудочковой перегородки, правого и левого желудочков. Возбуждение правого желудочка может начинаться раньше (0.02'') левого. B дальнейшем деполяризация захватывает миокард обоих желудочков, причем электродвижущая сила (суммарный вектор) левого желудочка больше, чем право-

они притягивают положительно заряженные ионы К+. Концентрация ионов К+ внутри клетки в 30 раз выше, чем во внеклеточной жидкости. Все же на внутренней поверхности мембраны преобладают отрицательные заряды. Ионы Na+ располагаются преимущественно на наружной поверхности мембраны, ибо клеточная мембрана в покое малопроницаема для Na+. Концентрация Na+ во внеклеточной жидкости в 20 раз выше, чем внутри клетки. Потенциал клетки в покое равен пример-

но 70–90 мВ.

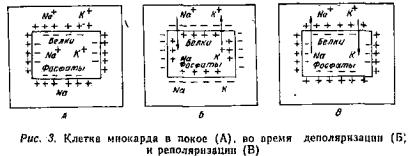

При деполяризации миокарда изменяется проницаемость клеточных мембран, ионы натрия легко проникают в клетку и изменяют заряд внутренней поверхности мембраны. В связи с тем, что Na+ уходит в клетку, на наружной поверхности мембраны меняется электрический заряд. Деполяризация меняет заряд наружной и внутренней поверхностей клеточных мембран. Разность потенциалов, возникающая при возбуждении, называется потенциалом действия, он составляет около 120 мВ. В процессе реполяризации ионы К+ выходят за пределы клетки и восстанавливают потенциал покоя. По окончании реполяризации Na+ с помощью натриевых насосов удаляется из клетки во внеклеточное пространство, ионы К+ активно проникают внутрь клетки через полупроницаемую мембрану клетки (рис. 3).

Процесс реполяризации протекает медленнее, чем деполяризации, вызывает меньшую ЭДС, чем процесс возбуждения.

Реполяризация начинается в субэпикардиальных слоях и заканчивается в субэндокардиальных.

Процесс деполяризации в мышечном волокне протекает сложнее, чем в отдельной клетке. Возбужденный участок заряжается отрицательно по отношению к участку, находящемуся в покое, образуются диполи-заряды, равные по величине и противоположные по направлению. Если диполь положительным зарядом движется в сторону электрода, формируется положительно направленный зубец, если от элек-

трода – отрицательно направленный.

Сердце человека включает множество мышечных волокон. Каждое возбужденное волокно представляет собой диполь. Диполи движутся в различных направлениях. Сумма векторов мышечных волокон правого и левого желудочков записывается в виде скалярной величины

–электрокардиограммы.

Вкаждом из отведении кривая ЭКГ представляет собой сумму векторов правого и левого желудочков и предсердий (теория биокардиограммы).

3.НОРМАЛЬНАЯ ЭКГ В СТАНДАРТНЫХ ОТВЕДЕНИЯХ

Вначале XX века Эйнтховеном были предложены стандартные отведения. Эйнтховен ппедставил тело человека в виде равностороннего треугольника. Первое стандартное отведение регистрирует разность потенциалов правой и левой руки, второе– разность потенциалов правой руки и левой ноги, третье – разность потенциалов левой руки и левой ноги. По закону Кирхгофа, второе отведение представляет алгебраическую сумму первого и третьего отведения. Этому правилу подчиняются все элементы электрокардиограммы. Первое отведение отражает потенциалы субэпикардиальной поверхности левого желудочка, – третье – потенциалы задней стенки левого желудочка и субэпикардиальной поверхности правого желудочка.

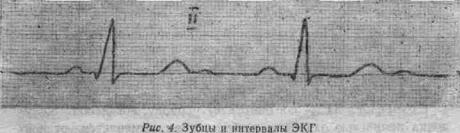

Нормальная ЭКГ в стандартных отведениях представлена рядом зубцов и интервалов, обозначенных латинскими буквами (рис. 4). Если амплитуда зубца более 5 мм, он обозначается прописной буквой, если менее 5 мм, то малой буквой.

Зубец Р – этот предсердный комплекс состоит из полого восходящего колена и симметрично расположенного нисходящего колена, которые соединяются между собой закругленной верхушкой. Продолжительность (ширина) зубца не превышает 0,08–0,1 секунды (1 мм – 0,02''), высота Р составляет 0,5–2,5 мм. Наибольшая амплитуда Р во

втором стандартном отведении. В норме PII>PI>PIII. PI>0,l'' свидетельствует о гипертрофии левого предсердия, при РIII>2,5 мм можно говорить о гипертрофии правого предсердия. Продолжительность зубца Р измеряется от начала восходящего до конца нисходящего колена, амплитуда

Р – от основания зубца до его вершины.

Интервал PQ (R) – от начала Р до начала g или R. Он соответствует времени прохождения импульса по предсердиям, через атриовентрикуля.рный узел, по пучку Гиса, ножкам пучка Гиса, волокнам Пуркинье.

Продолжительность интервала PQ в норме колеблется 0,12''÷0,20'' и зависит от частоты пульса. Удлинение интервала PQ наблюдается при нарушении атриовентрикулярной проводимости, укорочение PQ связано с симпатикоадреналовой реакцией, синдромом преждевременного возбуждения желудочков, предсердным или узловым водителем ритма и др.

Сегмент PQ – располагается от конца Р до начала Q (R). Отношение Р к сегменту PQ называется индексом Макруза, его норма 1,1– 1,6. Увеличение индекса Макруза свидетельствует о гипертрофии левого предсердия.

Комплекс QRS – отражает процесс деполяризации желудочков измеряется во втором стандартном отведении от начала Q до конца S, продолжительность в норме составляет 0,05– 0,1''. Удлинение QRS связано с гипертрофией миокарда или нарушением внутрижелудочковой проводимости.

Зубец Q – связан с возбуждением мсжжелудочконой перегородки (необязательный, с отрицательной амплитудой). Продолжительность Q в первом и втором стандартных отведениях до 0,03'', в третьем стандартном отведении – до 0,04''. Амплитуда Q в норме не более 2 мм или не более 25 % R. Уширение Q и увеличение его указывает на наличие очаговых изменений в миокарде.

Зубец R – обусловлен деполяризацией желудочков, имеет восходящее колено, вершину, нисходящее колено. Время от Q (R) до перпендикуляра из вершины R указывает на нарастание скорости деполяризации желудочков и называется временем внутреннего отклонения, для левого желудочка не более 0,04'', правого – 0,035''. Зазубренность R
