Материал: Пособие по ЭКГ

ние QRS имеет место в большей степени в отведениях, регистрирующих инфаркт миокарда. Импульс по периферии обходит зону инфаркта миокарда, так как зона некроза не обладает электропроводностью.

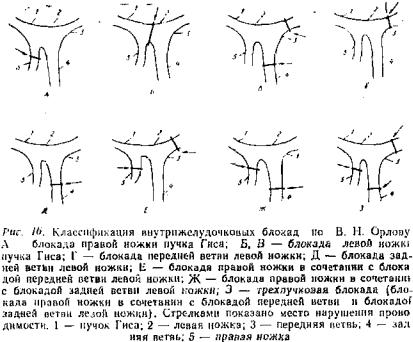

Часто нарушение внутрижелудочковой проводимости является блокадой пучка Гиса. Проводящая система желудочков включает правую ножку пучка Гиса, ствол левой ножки пучка Гиса, ее переднюю и заднюю ветви. Блокада ножек пучка Гиса может быть полная и неполная, постоянная и прехо дящая. В зависимости от количества пораженных ветвей выделяют монофасцикуля.рные, бифасцикулярные и трифасцикулярные блокады (рис. 16).

8.4.1.Монофасцикулярные блокады

Кним относят блокаду левой передней ветви, задней ветви левой ножки пучка Гиса, изолированную блокаду правой ножки пучка Гиса.

Блокада левой передней ветви

Свидетельствует об органическом поражении миокарда вследствие кардиосклерозов или инфаркта миокарда. Она часто выявляется случайно, серьезных нарушений гемодинамики не вызывает.

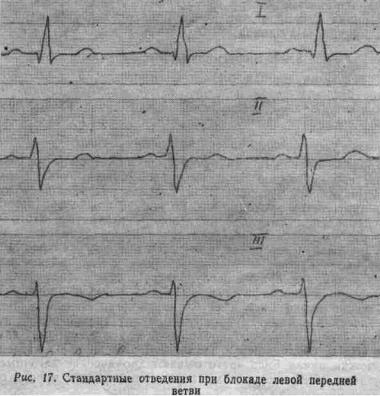

преимущественно по стандартным отведениям (рис. 17).

Некоторые авторы наряду с блокадой левой передней ветви ставят диагноз блокады срединной ветви (дополнительная ветвь проводящей системы к межжелудочковой перегородке). При этом синдроме электрическое положение сердца такое же, как при блокаде левой передней ветви, но в правых грудных отведениях (V1–V2) повышается амплитуда R.

Блокада задней ветви левой ножки пучка Гиса

Встречается редко, диагностика синдрома наиболее убедительна при динамическом наблюдении за ЭКГ. Импульс проходит по пучку Гиса, правой ножке пучка, левой передней ветви и блокируется в задней ветви левой ножки. Правый желудочек и передняя стенка левого желудочка возбуждаются своевременно, деполяризация задней стенки немного запаздывает, импульс к задней стенке приходит через анастомозы от передней ветви к задней.

ЭКГ признаки:

1)комплекс QRS – 0,09''–0,11'';

2)угол α >+120°;

3)вертикальное положение сердца;

4)R/Q avP>l.

Блокада задней ветви левой ножки пучка Гиса напоминает гипертрофию правого желудочка. О блокаде задней ветви левой ножки пучка Гиса следует думать, если в динамике горизонтальное положение сердца переходит в вертикальное или у больного ИБС имеет место резкое отклонение электрической оси вправо с α +120°.

Блокада правой ножки пучка Гиса разбирается в разделе бифасцикулярных блокад.

8.4.2.Бифасцикулярные блокады

Кбифасцикулярным блокадам относятся: блокада правой ножки+блокада левой передней ветви, блокада правой ножки+блокада задней ветви левой ножки пучка Гиса, блокада левой передней и задней ветвей левой ножки пучка Гиса.

Блокада правой ножки пучка Гиса

Блокада правой ножки пучка Гиса может быть двух вариантов: изолированной блокады правой ножки пучка Гиса и бифасцикулярной блокады. При блокаде правой ножки пучка Гиса нарушается проводимость по правой ножке при нормальном проведении импульса по левой. В результате этого вначале возбуждается левый желудочек и левая

половина межжелудочковой перегородки, импульс к правому желудочку приходит окольным путем. Меняется также и направление волны реполяризации в правом желудочке.

Электрокардиографически выделяют полную блокаду правой ножки пучка Гиса и ее варианты (тип Вильсона, Бейли, классический вариант), неполную блокаду правой ножки пучка Гиса и физиологическую продольную диссоциацию. Блокада может быть преходящей и постоянной. Причиной блокады правой ножки пучка Гиса часто бывают хронические легочные заболевания, ИБС, инфаркт миокарда, миокардиты, пороки сердца, кардиомиопатии.

ЭКГ признаки полной блокады правой ножки пучка Гиса

Стандартные отведения

1)комплекс QRSIII уширен более 0,12'';

2)зубец S1>0,04''.

Однополюсные отведения

1)R/Q avR>l,0;

2)S avL>0,04''.

Грудные отведения

1)комплекс QRS V1V2 уширен с добавочным R значительно большей амплитуды, чем первый зубец r–rS R;

2)время внутреннего отклонения V1, V2>0,05'';

3)дискордантность основного зубца QRS и конечной части;

4)Sv5, V6>0,04'' (рис. 18).

При изолированной блокаде правой ножки пучка Гиса на ЭКГ присутствуют все основные критерии блокады, но электрическая ось или не отклонена или имеет тенденцию отклонения влево (атипичный вариант Вильсона). При резком отклонении электрической оси влево с α=–30° и менее на фоне полной блокады правой ножки пучка Гиса говорят о варианте Бейли. Однако в практической электрокардиографии выделяют обычно только два варианта полной блокады правой ножки – атипичный (Вильсона) и классический. Исходя из трехпучкового строения проводящей системы сердца классический вариант следует считать бифасцикулярной блокадой правой ножки и задней ветви левой ножки пучка Гиса. Вариант Бейли – блокада правой ножки пучка Гиса и левой передней ветви, а атипичный вариант Вильсона – изолированная блокада правой ножки пучка Гиса.

При сочетании блокады правой ножки пучка Гиса с гипертрофией правого желудочка добавочный R'V1 превышает 12мм. При

сочетании полной блокады правой ножки пучка Гиса с гипертрофией левого желудочка RV5 превышает 16 мм.

Неполная блокада правой ножки пучка Гиса

Онеполной блокаде правой ножки пучка Гиса говорят в тех

случаях, когда комплексы QRSI, avR, avL, V1, V2, V5, V6 напоминают комплексы при блокаде правой ножки пучка Гиса, но имеют ширину 0,09–0,11''. Чем шире комплекс QRS и большей амплитуды добавочный Rv1, тем выше степень блокады правой ножки пучка Гиса.

Офизиологической продольной диссоциации (локальной блокаде правой ножки пучка Гиса) следует говорить в том случае, когда

добавочный г небольшой амплитуды 1–2 мм выявляется только в V1, зубец S1, avL, V5. V5, V6<0,04'', комплекс QRS не уширен. Добавочный r обычно исчезает при пробе Вальсальвы.

Схема 3

Алгоритм поиска полной и неполной блокады правой ножки пучка Гиса

Клиническая оценка блокады правой ножки пучка Гиса

Полная и неполная блокада правой ножки пучка Гиса является следствием органического поражения миокарда. Физиологическая продольная диссоциация – вариант нормы. Блокада правой ножки пучка Гиса выявляется только электрокардиографически, при ее наличии возможно расщепление I тона при аускультации, она также может способствовать прогрессированию сердечной недостаточности.

Из лекарственных препаратов внутрижелудочковую проводимость замедляют сердечные гликозиды, бета-адреноблокаторы, про-
