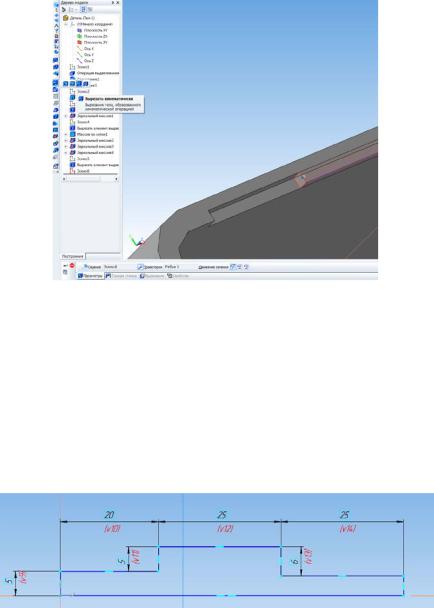

Рис. 3.3. Выполнение выреза кинематической операцией

5. Аналогичным способом выполняется кинематическая операция. Вместо выреза применяется выдавливание и

кнопка Кинематическая операция .

Упражнение № 2. Выполнение модели вала. 1. Необходимо выполнить эскиз как на рис. 3.4.

Рис. 3.4. Эскиз вала

21

2. Применить к эскизу Операцию вращения . Получится модель вала (рис. 3.5).

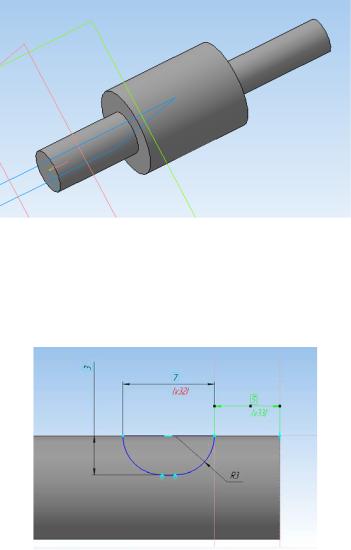

Рис. 3.5. Модель вала

3. На тонком конце вала выполнить проточку под шпонку по предлагаемому эскизу (рис. 3.6). Проточка шириной 3 мм. Должно получиться как на рис. 3.7.

Рис. 3.6. Модель вала

22

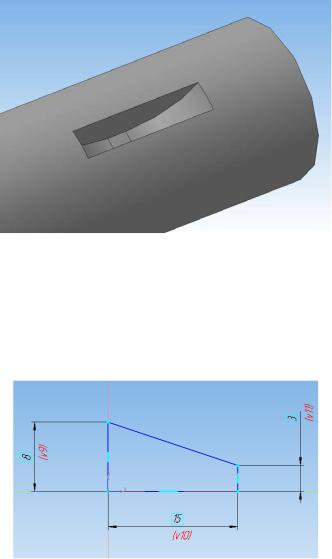

Рис. 3.7. Проточка под шпонку

Упражнение №3. Построение модели ручки.

1. Создать новый документ. Построить эскиз как на рис. 3.8.

Рис. 3.8. Эскиз ручки

2. Применив операцию вращения необходимо получить ручку (рис. 3.9).

23

Рис. 3.9. Модель ручки

3. На поверхности ручки выполнить накатку шириной 1

мм, глубиной 1 мм и уклоном 30 °. Накатку расположить равномерно по окружности.

Для выполнения этого упражнение потребуется по-

строение Касательной плоскости в панели Вспомога-

тельная геометрия . Надо кликнуть на конусную повер х- ность и системную плоскость, перпендикулярную к получаемой (рис. 3.10).

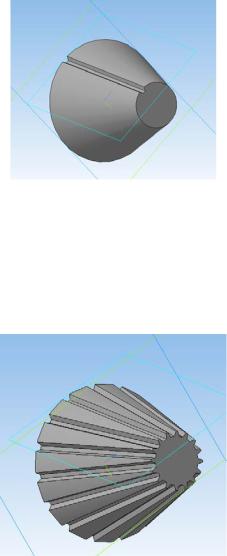

Рис. 3.10. Построение касательной плоскости

24

В касательной плоскости выполнить эскиз прямоугольника. Затем вырезать выдавливанием этот эскиз и получится одна канавка (рис. 3.11).

Рис. 3.11. Канавка накатки на ручке

4. Применив Массив по концентрической сетке

Выполнить накатку в количестве 16 экземпляров (рис. 3.12). В качестве оси выбрать ось ручки (кликнуть на окружность ручки).

Рис. 3.12. Модель ручки

25
