3. Так как бобышки расположены симметрично относительно центра, то целесообразно использовать зеркальный массив. Для этого в дереве модели надо выбрать операции построения бобышки в группу и нажав на кнопку Зеркальный массив построить одну копию бобышки (рис. 2.11).

Рис. 2.11. Одна копия бобышки

4. Аналогичным способом получают остальные 2 бобышки.

Упражнение № 3. Выполнение отверстий в дне детали методом применения массива по сетке

1. Необходимо сделать отверстие в дне по центру диаметром 4 мм. (рис. 2.12).

16

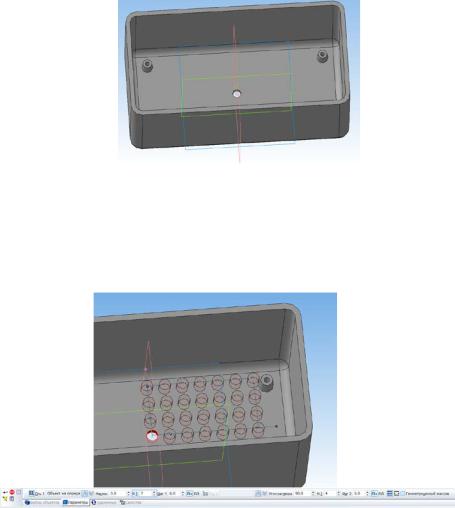

Рис. 2.12. Отверстие

2. Применив операцию Массив по сетке выполнить ряд отверстий, задав направление по 2 осям в количестве 4 и 7 с шагом 6 мм.

Рис. 2.13. Массив отверстий по сетке

3. Применив зеркальный массив полученные отверстия распространяют на все дно детали.

17

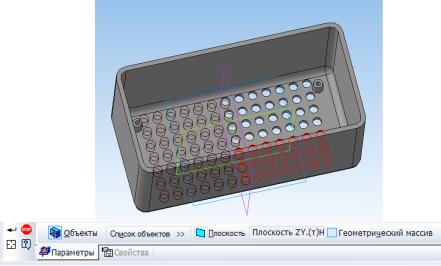

Рис. 2.14. Массив отверстий

Эскиз, в котором задавали диаметр отверстия является родителем все остальные отверстия потомками. Если изменить параметры родителя, то и изменятся потомки. Самостоятельно надо поменять отверстия в дне с круглого на квадратное с размером сторон 2 мм.

Сохраните полученную деталь в файле.

ПРАКТИЧЕСКАЯ РАБОТА № 3 ВЫПОЛНЕНИЕ КИНЕМАТИЧЕСКИХ ОПЕРАЦИЙ И ПОСТРОЕНИЕ ТЕЛ ВРАЩЕНИЯ В 3D

Упражнение № 1. Выполнение выреза кинематической операцией. В торце стенки детали прорезать паз шириной 1

мми глубиной 1 мм.

1.Для выполнения выреза кинематической операции необходимо вначале выполнить небольшой участок. Для этого надо на торце детали выполнить эскиз прямоугольника высо-

18

той 1 мм и произвольной шириной, который начинается строго от нижней части торца (рис. 3.1).

Рис. 3.1. Эскиз

2.Необходимо вырезать выдавливанием торец на глубину 1 мм.

3.Кликнуть на торец получившейся выемки и с помо-

щью кнопки Спроецировать получить эскиз, которым впоследствии будет выполняться кинематическая операция

(рис. 3.2)

19

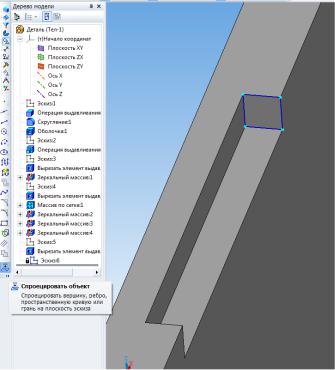

Рис. 3.2. Получение эскиза для сечения

4.Выбрав в панели кнопку Вырезать кинематически.

Вкачестве сечения надо выбрать построенный эскиз, а в качестве траектории внутреннее ребро детали. Должно полу-

читься как на рис. 3.3.

20
