Материал: Конструкторско-технологические системы. методические указания к практическим работам для студентов направлений Конструирование и технология электронных средств. Турецкий A.В., Ципина Н.В

2. Кликнуть на поверхность крышки и включить режим

Эскиз . Вся сборка повернется к вам выбранной плоскостью.

3.Включить режим Каркас для того, чтобы было видно детали внутри устройства.

4.Выбрать кнопку Спроецировать и на поверхность крышки спроецировать отверстия как на рис. 5.1. Кнопкой Спроецировать надо пользоваться аккуратно и нажимать

на проецируемые линии один раз.

Рис. 5.1. Проецирование отверстий

5. Выйти из режима Эскиз и выполнить отверстия при-

менив кнопку Вырезать выдавливанием .

6. Произвести редактирование детали нажатием на

кнопку Редактировать на месте . При этом вносятся изменения в файл детали.

31

Упражнение № 2. Создание новых деталей из сборок.

Укрышки на поверхности есть небольшое углубление

в1 мм. Это углубление предназначено для приклеивания панели из цветного пластика с надписями. Контур панели достаточно сложный, однако его легко получить, применив проецирование.

1. Режим редактирования на месте также вызывается

если в дереве сборки на крышке в контекстном меню выбрать соответствующую команду (рис. 5.2).

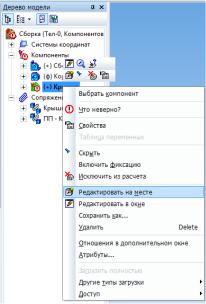

Рис. 5.2. Вызов команды Редактировать на месте

2. Кликнуть на поверхности крышки и вызвать команду

Эскиз .

3.Один раз кликнуть на поверхности крышки.

4.Выделить полученную проекцию и скопировать ее с привязкой к центру системных плоскостей.

32

5. Создать новый документдеталь и в режиме Эскиз

вставить полученную проекцию.

6. Выйти из режима Эскизи выдавить на 1 мм. (рис. 5.3).

Рис. 5.3. Полученная панель

7. Сохранить деталь в файле Панель.

Упражнение №3. Окончательная сборка РЭС

1.Добавить в сборку полученную в предыдущем упражнении панель, закрепить.

2.Для удобства крепления соединителей, тумблеров и кнопок конструкцию надо временно раскрыть. Для этого надо

вдереве модели в разделе Сопряжения найти совпадение

крышки и корпуса и в контекстном меню выбрать Исклю-

чить из расчета.

3.Установить на крышку тумблеры и соединители как на рис. 4.1. При этом надо пользоваться заранее заготовленными тонкими гайками. Тумблеры имеют резьбу 5 мм, кнопка 6 мм, а ВЧ разъем 9 мм.

4.Гнездо балансное аудио устанавливается поверх всего на крышку и фиксируется стандартными винтами с потайной головкой и гайками с шайбами.

33

5. Зафиксировать крышку винтами с потайной голов-

кой.

ПРАКТИЧЕСКАЯ РАБОТА № 6 СОЗДАНИЕ АССОЦИАТИВНЫХ ЧЕРТЕЖЕЙ

Упражнение № 1. Создание главного вида и проекционных видов.

1. Для создания ассоциативного чертежа, например корпуса из предыдущего упражнения необходимо открыть модель этого корпуса и нажать на кнопку Новый чертеж из

модели . В открывшемся новом документечертеже расположить в произвольном месте главный вид.

2.Выбрать формат А2 и горизонтальную ориентацию.

3.Остальные нужные виды можно получить с помо-

щью кнопки Проекционный вид в панели Виды. Кликнув на главном виде и двигая полученный фантом влево, вправо, вверх или вниз можно получить соответствующие виды. При этом текущий вид (с которым работают будет синим, а остальные черными). Важно. Вид с которым проводят ка-

кие либо действия должен быть текущим (синим).

Упражнение № 2. Создание местных разрезов.

1. Сделать вид слева текущим и с помощью кривой Бе-

зье несколькими кликами окружить верхнюю часть вида. Для создания замкнутого контура на последнем клике кривой Безье в контекстном меню выбрать Замкнутый.

2. Выбрать кнопку Местный разрез и кликнуть на кривой Безье. Затем двигая мышью влево на главном виде выбрать положение секущей плоскости и кликнув автоматически получить местный разрез (рис. 6.1).

34

Рис. 6.1. Выполнение местных разрезов

Упражнение № 3. Создание разрезов.

1.Надо сделать главный вид текущим и с помощью вспомогательной вертикальной прямой задать линию будущего разреза.

2.В панели Обозначения выбрать кнопку Линия

разреза .

3. Кликая на полученной линии сверху и снизу, затем еще 1 клик и в полученных фантомах в ыбрать стрелку вида слева или справа. Кликнуть, появится фантом разреза и двигая его влево или вправо в соответствии со стрелкой выполнить разрез (рис. 6.2)

Упражнение № 4. Выполнение выносных элементов.

1.Сделать главный вид текущим.

2.В панели Обозначения выбрать кнопку Вынос-

ной элемент.

3. Кликая на нижний правый угол выделить область выносного элемента, а затем на свободном поле чертежа создать этот элемент. При этом масштаб элемента может отличаться от основного на чертеже (рис. 6.3).

35
