Материал: Конструкторско-технологические системы. методические указания к практическим работам для студентов направлений Конструирование и технология электронных средств. Турецкий A.В., Ципина Н.В

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Воронежский государственный технический университет»

Кафедра конструирования и производства радиоаппаратуры

КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКИЕ СИСТЕМЫ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к практическим работам для студентов направлений 11.03.03 «Конструирование и технология электронных средств» (профиль «Проектирование и технология радиоэлектронных средств») и 12.03.01 «Приборостроение» (профиль «Приборостроение») всех форм обучения

Воронеж 2021

2

УДК 621.3.049:658.512.4.001.56(07) ББК 30.2я7

Составители: канд. техн. наук А. В. Турецкий, канд. техн. наук Н. В. Ципина

Конструкторско-технологические системы: методи-

ческие указания к практическим работам для студентов направлений 11.03.03 «Конструирование и технология электронных средств» (профиль «Проектирование и технология радиоэлектронных средств») и 12.03.01 «Приборостроение» (профиль «Приборостроение») всех форм обучения / ФГБОУ ВО «Воронежский государственный технический университет»; cост.: А. В. Турецкий, Н. В. Ципина. – Воронеж, 2021. –

40 с.

Методические указания разработаны с целью помочь студентам выработать навыки практической работы разработки конструкций РЭС и приборов с применением технологий 3D моделирования.

Предназначены для студентов 2-3 курсов 11.03.03 «Конструирование и технология электронных средств» (профиль «Проектирование и технология радиоэлектронных средств») и 12.03.01 «Приборостроение» (профиль «Приборостроение») всех форм обучения.

Методические указания подготовлены в электронном виде и содержатся в файле МУ_ПР_КТС.pdf

Ил. 49. Библиогр.: 5 назв.

УДК 621.3.049:658.512.4.001.56(07) ББК 30.2я7

Рецензент – О. Ю. Макаров, д-р техн. наук, проф. кафедры конструирования и производства радиоаппаратуры ВГТУ

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

3

ПРАКТИЧЕСКАЯ РАБОТА № 1 ОСНОВЫ ПОСТРОЕНИЯ ЭСКИЗОВ

Упражнение № 1. Инструментальная панель, панель расширенных команд, команда Ввод отрезка, текущий стиль прямой, изменение текущего стиля прямой.

Задание: постройте следующие отрезки и обозначьте (подпишите) точки (рис. 1.7):

•произвольный p1 - p2;

•p3 - p4, перпендикулярный к p1 - p2;

•p1 - p3 штриховой линией;

•р2 – р3 основной линией;

1.Создайте новый документ-фрагмент.

2.Щелкните на кнопке отрезок на панели инструмен-

тов Геометрия – система перешла в режим построения отрезка, рис. 1.1.

Рис. 1.1. Вкладка Геометрия

3

4.Последовательно щелкните в точках р1 и р2 (положение точек задайте самостоятельно) – система построила отрезок через две указанные точки.

5.При построении отрезка р3 – р4 перпендикулярно отрезку р1 – р2 воспользуйтесь Панелью расширенных команд. Для этого щелкните на кнопке отрезок и не отпускайте

кнопку мыши. При этом раскроется соответствующая Панель расширенных команд. Не отпуская левую кнопку мыши, поместите курсор на кнопку Перпендикулярный отрезок и отпустите кнопку мыши, рис. 1.2.

Рис. 1.2. Выбор типа отрезка

6. Щелкните мышью в любой точке отрезка р1 – р2. Затем щелкните в точках р3 и р4 – система построила отрезок р3

– р4, перпендикулярный отрезку р1 – р2. Щелкните мышью на кнопке Прервать команду, рис. 1.3.

Рис. 1.3. Кнопка Прервать команду

7. Постройте отрезок р1 – р3 штриховой линией. Для этого нажмите кнопу отрезок (по двум точкам).

4

8. Щелкните мышью на поле стиль на строке параметров и выберите стиль линии штриховая основная, рис. 1.4.

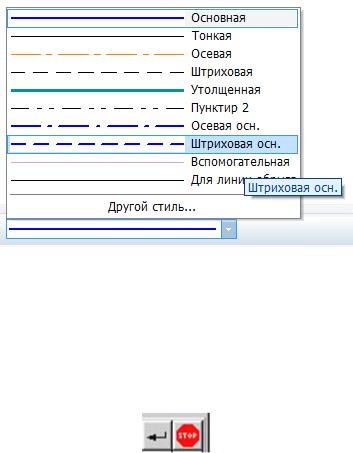

Рис. 1.4. Выбор типа линии

10. Измените текущий стиль отрезка р1 – р3 на штриховая. Для этого дважды щелкните мышью на отрезке р1 – р3,- отрезок перешел в режим редактирования. Щелкните мышью на поле стиль на строке параметров и выберите стиль линии штриховая. Щелкните мышью на кнопке Создать объект, рис. 1.5, щелкните мышью на свободном поле чертежа.

Рис. 1.5. Кнопка Создать объект

11.Постройте отрезок р2 – р3 основной линией.

Щелкните на кнопке отрезок на панели Геометрия – система перешла в режим построения отрезка. Щелкните мышью на поле стиль на строке параметров и выберите стиль линии

5
