Выйдите из режима построения эскиза нажав опять на

кнопку Эскиз. В дереве модели появится построенный эскиз. По умолчанию он называется Эскиз 1, однако его можно переименовать в соответствии с планом построения.

3. Необходимо в вкладке Редактирование детали

выбрать кнопку Операция выдавливания как на рис. 2.4.

Рис. 2.4. Выбор кнопки Операция выдавливания

В панели свойств задайте высоту выдавливания 50 мм. Как показано на рис. 2.5.

11

Рис. 2.5. Операция выдавливания

Нажмите на кнопку Создать объект.

С помощью колесика мыши можно уменьшать/увеличивать деталь. Нажав на колесико мыши и двигая ее можно вращать деталь. А нажав на колесико и кнопку Shift и двигая мышь можно перемещать деталь. Аналогичные

кнопки есть в верхней панели .

4. Необходимо скруглить ребра у дна и четыре вертикальных. Для этого их надо выбрать в группу щелкая левой кнопкой мыши поочередно с нажатой кнопкой Ctrl. Затем выбрать кнопку Скругление и в панели свойств задать радиус скругления 5 мм (рис. 2.6).

12

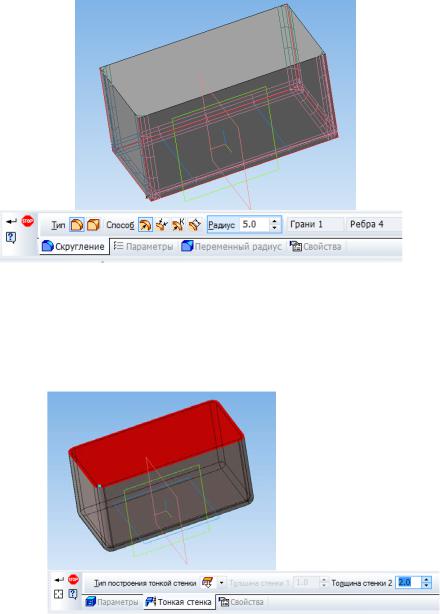

Рис. 2.6. Операция скругления

5. Необходимо выполнить оболочку из данной детали толщиной 2 мм. Для этого кликнуть левой кнопкой на верхней грани и нажав кнопку Оболочка задать толщину тонкой стенки (рис. 2.7).

Рис. 2.7. Операция выполнения оболочки

13

Внутренние радиусы выполнятся автоматически.

Упражнение № 2. Выполнение бобышек с использованием операций выдавливания и зеркальных массивов

Необходимо выполнить четыре бобышки конусной формы (рис. 2.8), которые расположены на дне детали сим-

метрично относительно центра с размерами 80×30 мм.

Рис. 2.8. Бобышка

1. Для выполнения бобышки надо кликнуть на дне де-

тали и нажать на кнопку Эскиз . Затем необходимо в произвольном месте расположить окружность диаметром 5 мм и привязать его к центру как показано на рис. 2.9.

14

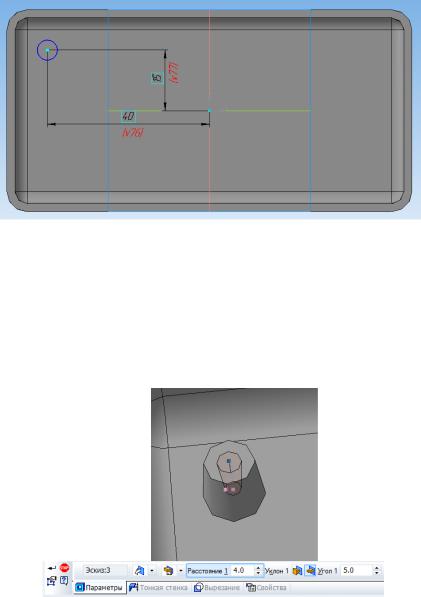

Рис. 2.9. Дно бобышки

2. Необходимо выдавить бобышку на высоту 5 мм с

уклоном в 5° во внутреннюю сторону.

Затем необходимо в бобышке выполнить отверстие

диаметром 2 мм с уклоном 5° во внутреннюю сторону с по-

мощью операции Вырезать выдавливанием (рис. 2.10).

Рис. 2.10. Отверстие бобышки

15
