Основная. Последовательно щелкните в точках р2 и р3 – система построила отрезок через две указанные точки. Щелкните мышью на кнопке Прервать команду.

12. Подпишите точки. Для этого на компактной панели

нажмите кнопку Обозначения , на этой панели нажмите кнопку Ввод текста, рис. 1.6. Система перешла в режим ввода текста.

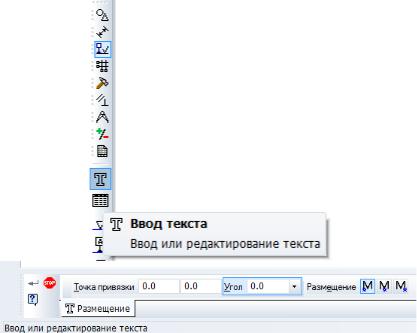

Рис. 1.6. Панель Ввод текста

13. Щелкните мышью в месте надписи, введите "p1" и нажмите кнопку Создать объект. Аналогично подпишите остальные точки.

В итоге ваших действий должно получиться примерно следующее (рис. 1.7):

6

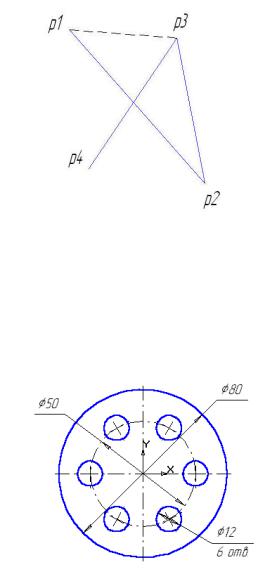

Рис. 1.7. Отрезки

14. Сохраните файл в свою рабочую папку с именем

упр1.frw.

Упражнение №2. Копия объектов по окружности. Задание: выполните чертеж, изображенный на рис.

1.13.

Рис. 1.13. Чертеж детали

7

1.Создайте новый документ типа фрагмент и сохраните его в своей папке.

2.Начертите две концентрические окружности: одна основной линией с отрисовкой осей радиусом 40 мм, другая окружность осевой линией без отрисовки осей радиусом 25 мм. Постройте окружность основной линией с осями радиусом 6 мм.

3.Выделите рамкой окружность с осями радиуса 6

мм.

4. Включите панель Редактирование . Воспользуйтесь панелью расширенных команд кнопки Копирование и активизируйте команду Копия по окружности, рис. 1.14.

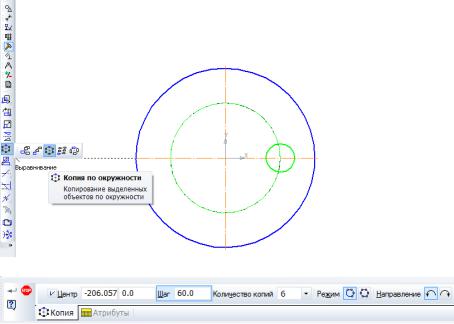

Рис. 1.14. Команда Копия по окружности

8

5. Установите параметры копирования по окружности (количество копий 6, равномерно по окружности (шаг 60). В ответ на запрос системы Укажите центр копирования по окружности зафиксируйте центр окружности (в данном случае – это начало координат). Нажмите Создать объект, затем

Прервать команду.

ПРАКТИЧЕСКАЯ РАБОТА № 2 ПОСТРОЕНИЕ ПРОСТЫХ ДЕТАЛЕЙ В 3D

В работе необходимо построить простую деталь, внешний вид которой представлен на рис. 2.1.

Рис. 2.1. Деталь простой формы

Упражнение №1. Создание простых деталей с использованием операций выдавливания, скругления ребер и выполнение оболочки.

1. Создайте новый документ Деталь. В открывшемся окне видны системные плоскости и слева панель Дерево мо-

9

дели (рис 2.2). Для выполнения эскиза необходимо выбрать

Плоскость XY и нажать кнопку Эскиз.

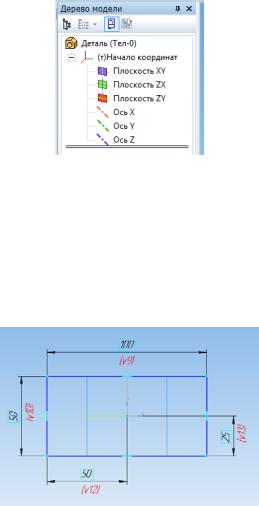

Рис. 2.2. Панель Дерево модели

2. Построение эскиза дна. Для этого необходимо в произвольном месте построить прямоугольник. Затем с помощью

панели Размеры и кнопки Линейный размер задайте размеры прямоугольника 100×50 мм и привяжите его к центру плоскостей как на рис. 2.3.

Рис. 2.3. Прямоугольник
