ПРАКТИЧЕСКАЯ РАБОТА № 4 ВЫПОЛНЕНИЕ СБОРОК

Необходимо выполнить сборку конструкции радиоэлектронного устройства, представленного на рис. 4.1.

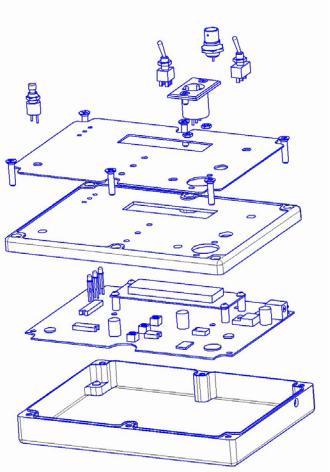

Рис. 4.1. Конструкция радиоэлектронного устройства

26

Для создания сборок необходимо открыть новый доку-

мент сборка.

Упражнение № 1. Создание сборочной единицы.

В конструкции устройства есть одна сборочная единица- основная плата с установленным ЖК индикатором. Для упрощения печатная плата выполнена как единая деталь с установленными габаритными электрорадиоэлементми. Добавление деталей к сборке осуществляется кнопкой Добавить из

файла .

1. Необходимо в сборку добавить главную плату и разместить ее точно по центру системных плоскостей (это важно) как на рис 4.2.

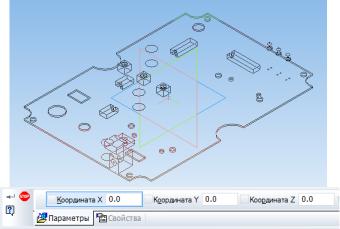

Рис. 4.2. Размещение платы в центре

2. В сборку надо добавить 4 стойки и разместить их в произвольном месте над платой. Для удобства детали можно

позиционировать кнопками Переместить компонент и Повернуть компонент .

27

3. Взаимное расположение деталей в сборках задается ограничениями их по степеням свободы. Для задания ограни-

чений служит панель Сопряжения. Так как стойка является телом вращения, то целесообразно выбрать сопряжение со-

осности . Затем последовательно кликнуть на окружности внутри платы и на окружности стоики. Она должна выровняться по оси. Так надо последовательно привязать все стойки.

4. Для привязки стоек к плате надо выбрать Совпаде-

ние объектов и указать на сопрягаемые поверхности – верх платы и низ стойки. Последовательно надо привязать все стойки.

5.Добавить в сборку ЖК индикатор и аналогичным способом установить его на стойки.

6.Зафиксировать детали винтами М3. Винты находятся

вбиблиотеке (рис. 4.3). Винты последовательным кликом на отверстии и поверхности устанавливают на детали. (рис. 4.4).

Рис. 4.3. Вызов библиотеки

28

Рис. 4.4. Плата с индикатором

7. Сохранить документ как Сборка ПП.

Упражнение №2. Создание сборки устройства.

1.Создать новый документ-сборка.

2.Добавить в сборку корпус и разместить в центре аналогично плате (рис. 4.2).

3.Добавить сборочную единицу Сборка ПП.

4.Привязать плату с помощью сопряжений соосности

исовпадения.

5.Зафиксировать плату в корпусе винтами М3. Винты подобрать по длине. Для просмотра проникновения винта

удобно пользоваться режимом Каркас.

6. Добавить в сборку крышку и привязать к корпусу (рис. 4.5).

29

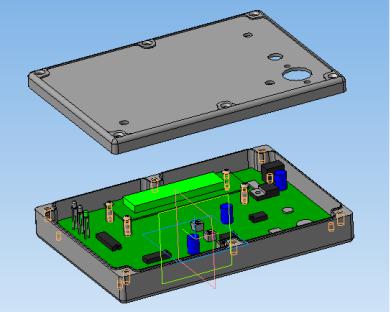

Рис. 4.5. Привязка крышки

7. Сохранить сборку в файле Сборка РЭС.

ПРАКТИЧЕСКАЯ РАБОТА № 5 РЕДАКТИРОВАНИЕ ДЕТАЛЕЙ В СБОРКАХ

Упражнение № 1. Добавление отверстий в крышку.

В крышке собираемого РЭС нет отверстий над светодиодами, подстроечными резисторами и окна под ЖК индикатор. Эти отверстия удобно выполнять прямо в сборках.

1. Дважды кликнуть на изображении крышки и таким образом войти в режим редактирования. Цвет крышки изменится с серого на коричневый. Прервать команду, нажав кнопку стоп.

30
