 час.

По формуле:

 кВт·час.

Потери реактивной энергии  в трансформаторе определяются по формуле:

.

+ кВт·час.

Полные потери электроэнергии в автотрансформаторе определяются по формуле:


кВ∙А.

Стоимость потерь С активной электроэнергии в автотрансформаторе определяется по формуле:

,

где C0 - средняя стоимость 1 кВт∙часа электроэнергии, руб/кВт∙час.

 руб/год.

Результаты расчета сведены в таблицу 11.

Таблица 12 - Результаты расчета потерь мощности и электроэнергии в автотрансформаторе

Параметр

Ед. изм

Значение

Номинальная мощность автотрансформатора (Sном)

кВ∙А

4

Коэффициент выгодности (α)

-

6

Активные потери холостого хода автотрансформатора (Pхх)

кВт

2

Ток холостого хода автотрансформатора (Iхх)

%

5

Потери короткого замыкания автотрансформатора (Pк в-с)

кВт

5

Потери короткого замыкания автотрансформатора (Pк в-н)

кВт

5

Потери короткого замыкания автотрансформатора (Pк с-н)

кВт

5

Напряжение короткого замыкания (Uк в-с)

%

2

Напряжение короткого замыкания (Uк в-н)

%

2

Напряжение короткого замыкания (Uк с-н)

%

2

Расчетная мощность на стороне ВН автотрансформатора (Sв)

кВ∙А

220

Расчетная мощность на стороне СН автотрансформатора (Sс)

кВ∙А

24

Расчетная мощность на стороне НН автотрансформатора (Sн)

кВ∙А

220

Время максимума нагрузки на стороне ВН (Тм вн)

час.

100

Время максимума нагрузки на стороне СН (Тм сн)

час.

10

Время максимума нагрузки на стороне НН (Тм нн)

час.

10

Число часов работы автотрансформатора в году (Tг)

час.

8760

Средний тариф на активную электроэнергию (Co)

руб/кВт∙час

800

Значение потерь активной мощности в автотрансформаторе (Pт)

кВт

2,00

Значение потерь реактивной мощности в автотрансформаторе (Qт)

кВар

20,00

Значение полных потерь мощности в автотрансформаторе (Sт)

кВ∙А

20,00

Значение времени максимальных потерь на стороне ВН (τВН)

157,29

Значение времени максимальных потерь на стороне СН (τСН)

час.

136,88

Значение времени максимальных потерь на стороне НН (τНН)

час.

136,88

Годовое значение потерь активной энергии в автотрансформаторе (Waт)

кВт∙час

175,00

Годовое значение потерь реактивной энергии в автотрансформаторе (Wрт)

кВар∙час

175,21

Годовое значение полных потерь энергии в автотрансформаторе (Wт)

кВ∙А∙час

175,09

Годовая стоимость потерь активной энергии в автотрансформаторе (С)

руб/год

232 575

В качестве питающего устройства также можно использовать инвертор, так как он позволяет сохранить до 30% энергии руб/год

Однако стоимость инверторных устройств значительно выше чем автотрансформатора, поэтому в качестве питающего устройства остовляем автотрансформатор.

7. Охрана труда и окружающей среды

.1 Разработка мероприятий по охране окружающей среды

В процессе эксплуатации масла соприкасаются с металлами, подвергаются воздействию воздуха, температуры и других факторов, под влиянием которых с течением времени происходит изменение свойств масла: разложение, окисление, полимеризация и конденсация, обугливание, разжижение горючим, обводнение и загрязнение посторонними веществами. Перечисленные факторы действуют в комплексе и взаимно усиливают друг друга, ухудшая качество масла в процессе его эксплуатации. Так, наличие воды способствует окислению масла, а также развитию в нем биозагрязнений, которые развиваются на границе масло - вода. Механические примеси, в состав которых в большинстве случаев наряду с сажей входят металлы в виде продуктов коррозии, являются катализаторами окисления масел, в процессе которого образуются кислоты и различные смолисто-асфальтеновые соединения.

Общее содержание образующихся нежелательных примесей может составлять 5-30% в зависимости от срока и условий эксплуатации масел. Масла, содержащие загрязняющие примеси, не способны удовлетворять предъявляемым к ним требованиям и должны быть утилизированы и заменены свежими маслами. Для утилизации отработанных нефтепродуктов (ОНП) используют разные методы, рисунок 14.

Отработанные нефтяные масла являются одним из существенных источников загрязнения окружающей среды - почвы, водных источников и грунтовых вод. Огромный экологический ущерб наносит слив отработанных масел в почву и водоёмы, который по данным зарубежных исследователей, превышает по объему аварийные сбросы и потери нефти при ее добыче.

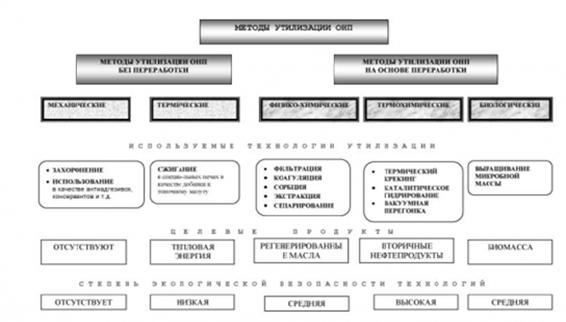

Рисунок 14 - Методы утилизации отработанных нефтепродуктов.

Однако существует организационная проблема, и заключается она в налаживании правильной системы сбора ОНП. Существующая практика показывает, что в настоящих условиях трудно рассчитывать на селективный и технологически своевременный сбор ОНП, а, следовательно, на высокое качество получаемого исходного сырья. Как правило, это будет смесь отработанных масел и других нефтепродуктов, растворителей, промывочных жидкостей и прочих примесей. При этом необходимо учитывать что, с одной стороны, цена такого сырья будет достаточно высокой за счет значительных затрат на организацию их сбора, а с другой, выделение из подобного сырья ценных базовых компонентов для производства товарных масел требует применения сложных, многостадийных и дорогостоящих технологий. В то же время, продукт, полученный в результате переработки, должен быть высоколиквидным на рынке, в том числе зарубежном. Количество же отходов этого процесса должно быть минимальным и легко утилизируемым.

Все вышеописанное создает практически безальтернативную основу для применения низкоэнергоемких установок термического крекинга с получением печного топлива для малогабаритных тепловых и силовых агрегатов.

7.2 Термический крекинг

В процессе термического крекинга и дистилляции отработанные гидравлические жидкости, моторные и смазочные масла преобразуются в полноценное топливо, подобное дизельному, которое может использоваться для отопления зданий и сооружений. Технология характеризуется высокой эффективностью выхода целевого продукта, который достигает 75-85% от количества перерабатываемого сырья, а также небольшим количеством отходов (кокс и вода). В качестве сырья используются только отработанные масла, и имеется возможность изменения характеристик конечного продукта в зависимости от целей его применения

Отработанное масло собирается в приемной емкости отделения приема и усреднения отработанного масла, где оно перемешивается и нагревается.

Усредненное и подогретое масло подается в выпарной аппарат отделения обезвоживания, в котором при температуре 110ºС и вакууме происходит отделение масла от воды и легкокипящих углеводородов (в основном, фракций бензина). Пары воды и бензина после конденсации разделяются в отделении очистки водного дистиллята. Бензин и вода после дополнительной доочистки реализуются как товарные продукты. Обезвоженное масло с содержанием воды не более 1% подается в отделение термического крекинга. В котле крекинга при температуре 380-420ºС без доступа воздуха происходит деструкция молекул высококипящих углеводородов с образованием более легких углеводородов, входящих в состав печного топлива и бензина, и их испарение. Одновременно с этим процессом из котла непрерывно удаляются неразложившиеся высококипящие углеводороды, образующие битумную фракцию в количестве 8-12% от массы перерабатываемых масел.

Пары углеводородов и газы крекинга, проходя через установленный на котле дефлегматор, охлаждаются до температуры 270ºС и поступают в конденсатор. Здесь происходит конденсация и разделение продуктов крекинга на фракции бензина и печного топлива. Несконденсированные пары углеводородов и газы крекинга подаются на высокотемпературное сжигание. Бензин после отделения от него воды в сепараторе реализуется как товарный продукт. Печное топливо откачивается в отделение стабилизации, где в стабилизаторе в присутствии небольшого количества стабилизирующего вещества отстаивается в течение некоторого времени. Последующая очистка печного топлива от шлама осуществляется в высокоскоростной центрифуге и на адсорбционном фильтре.

Очищенное печное топливо является основным товарным продуктом производства. Единственным отходом технологического процесса является небольшое (около 0,5%) количество кокса, который периодически удаляется из котла крекинга. При коксовании происходит связывание содержащихся в ММО вредных веществ в нетоксичную форму, пригодную для захоронения.

К преимуществам такой технологии относятся: простота технологического процесса и его аппаратурного оформления; возможность переработки широкого спектра отработанных масел с предъявлением ограниченных требований к их качеству; малоотходность и экологическая безопасность производства; получение с высоким выходом основного товарного продукта - печного топлива; ограниченная площадь размещения производства и его полная автоматизация; сравнительно небольшой объем капиталовложений.

.3 Регенерация

Однако продукты физико-химических превращений масла и примеси, попадающие извне, составляют незначительную часть в общем объеме отработанных технических масел и при помощи определенных методов могут быть удалены. Обычно современные технологические процессы восстановления качества отработанных нефтяных масел с целью их последующего использования по прямому назначению являются многоступенчатыми и в общем виде включают этапы, представленные на рисунке 15.

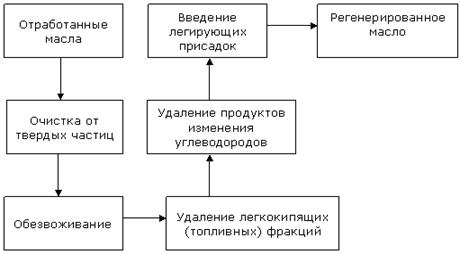

Рисунок 15 - Стадии процесса регенерации отработанных технических масел.

Отдельные этапы процесса регенерации отработанных масел могут исключаться, совмещаться или выполняется в иной последовательности в зависимости от конкретных физико-химических свойств регенерируемого масла и особенностей технологических операций, выбранных для восстановления качества этого масла.

В настоящее время для регенерации отработанных масел используют физические, физико-химические и химические методы. Основные из этих методов и применяемое при их реализации технологическое оборудование представлены в таблице 13.

По числу установок и объему перерабатываемого сырья на первом месте в мире находятся процессы с применением серной кислоты. В результате сернокислотной очистки образуется большое количество кислого гудрона - трудно утилизируемого и экологически опасного отхода

Кроме того, сернокислотная очистка не обеспечивает удаление из отработанных масел полициклических ароматических углеводородов и высокотоксичных соединений хлора. Нельзя также регенерировать серной кислотой современные масла, совместимые с окружающей средой (растительные и синтетические сложные эфиры), поскольку серная кислота разлагает их, что, в частности, увеличивает выход кислого гудрона. В нашей стране сернокислотную очистку сейчас практически не применяют.

Второе место по объему промышленного применения занимают процессы с использованием в качестве основной стадии сорбционной очистки (контактным или перколяционным способом).

В качестве сорбентов широко используют активированные глины. Масла, полученные данным методом, как правило, смешивают со свежими порциями и вводят небольшое число присадок

Таблица 13 - Методы и оборудование для регенерации отработанных технических масел.

Методы

Используемые технологии

Оборудование

Физические

Воздействие силовых полей (гравитационного, центробежного, электрического, магнитного)

Отстойники Гидроциклоны Центрифуги Электроочистители Магнитные очистители


Фильтрование через пористые перегородки

Фильтры Фильтры-водоотделители


Теплофизические технологии (нагревание, выпаривание, водная промывка, атмосферная и вакуумная перегонка и т.п.)

Выпарные колонки Вакуумные дистилляторы Массообменные аппараты


Комбинированные технологии

Гидродинамические фильтры Фильтрующие центрифуги, магнитные фильтры Трибоэлектрические очистители

Физико-химические

Коагуляция

Смесители-отстойники


Сорбция

Адсорберы


Ионообменная очистка

Ионообменные аппараты


Экстракция

Экстракторы

Химическая

Сернокислотная очистка

Кислотные реакторы


Щелочная обработка

Щелочные реакторы


Гидрогенизация

Гидрогенизаторы


Обработка карбамидами металлов

Реакторы-смесители

Недостатки данного процесса заключаются в отсутствии контроля вязкости и фракционного состава получаемого продукта, а также в значительных потерях масла с сорбентом. Возникают трудности и с утилизацией большого количества отработанного сорбента, представляющего опасность для окружающей среды.

Синтетические же сорбенты, обладающие высокой термической стабильностью, дающей возможность их регенерации, достаточно дороги.

Сорбционную очистку заменяют гидрогенизационными процессами. Однако и в этом случае сорбенты необходимы для защиты катализаторов гидроочистки от преждевременной дезактивации металлами и смолистыми соединениями. Гидрогенизационные процессы все шире применяются при вторичной переработке отработанных масел. Это связано как с широкими возможностями получения высококачественных масел и увеличения их выхода, так и с большей экологической чистотой этого процесса по сравнению с сернокислотной чисткой.

Недостатки процесса гидроочистки - потребность в больших количествах водорода, а порог экономически целесообразной производительности (по зарубежным данным) составляет 30-50 тыс. т/год. Установка с использованием гидроочистки масел, как правило, размещается непосредственно на соответствующем нефтеперерабатывающем заводе, имеющем излишек водорода и возможность его рециркуляции.

Для очистки отработанных масел от полициклических соединений (смолы), высокотоксичных соединений хлора, присадок и продуктов окисления применяются процессы с использованием металлического натрия. При этом образуются полимеры и соли натрия с высокими температурами кипения, что позволяет отогнать масло. Выход очищенного масла превышает 80 %. Процесс не требует давления и катализаторов, не связан с выделением хлор- и сероводородов.

Заключение

В данном дипломном проекте на основе условий работы и эксплуатации, возникающих при этом различных неисправностей, для улучшения системы упругого подвешивания, был предложен амортизатор с использованием ферромагнитной жидкости. Был произведен расчет эффективности работы такого амортизатора и как результат уменьшение динамических нагрузок в среднем на 15%. Увеличение курсовой устойчивости на 33.5%. Так же произведен расчет основных размеров амортизатора.

В экономическом разделе рассчитали выгоду от применения устройства, которая составила 490 620 915 руб. вследствие уменьшения количества незапланированных ремонтов на 11.6%.

Разработан агрегатный участок троллейбусного депо объемом выпуска из РР 110 подвижных единиц в год. На агрегатном участке производится ремонт не только заднего моста, но и переднего моста, карданного вала, ступиц колёс, и многого другого оборудования троллейбуса. Трудоемкость ремонта заднего моста составляет 23,21 чел.·ч

В разделе энергосбережения рассчитаны потери в автотрансформаторе, которые сравнили с потерями в инверторе и в качестве питающего устройства оставлен автотрансформатор.

Подбор оборудования для агрегатного участка осуществлен в соответствии с технологическим процессом ремонта заднего моста, а его расстановка произведена соблюдая все необходимые требования. С учётом размещённого оборудования (габариты оборудования, расстояния между оборудованием и стенами, строительные стандарты) окончательно принята площадь агрегатного участка 288 м 2.
