63

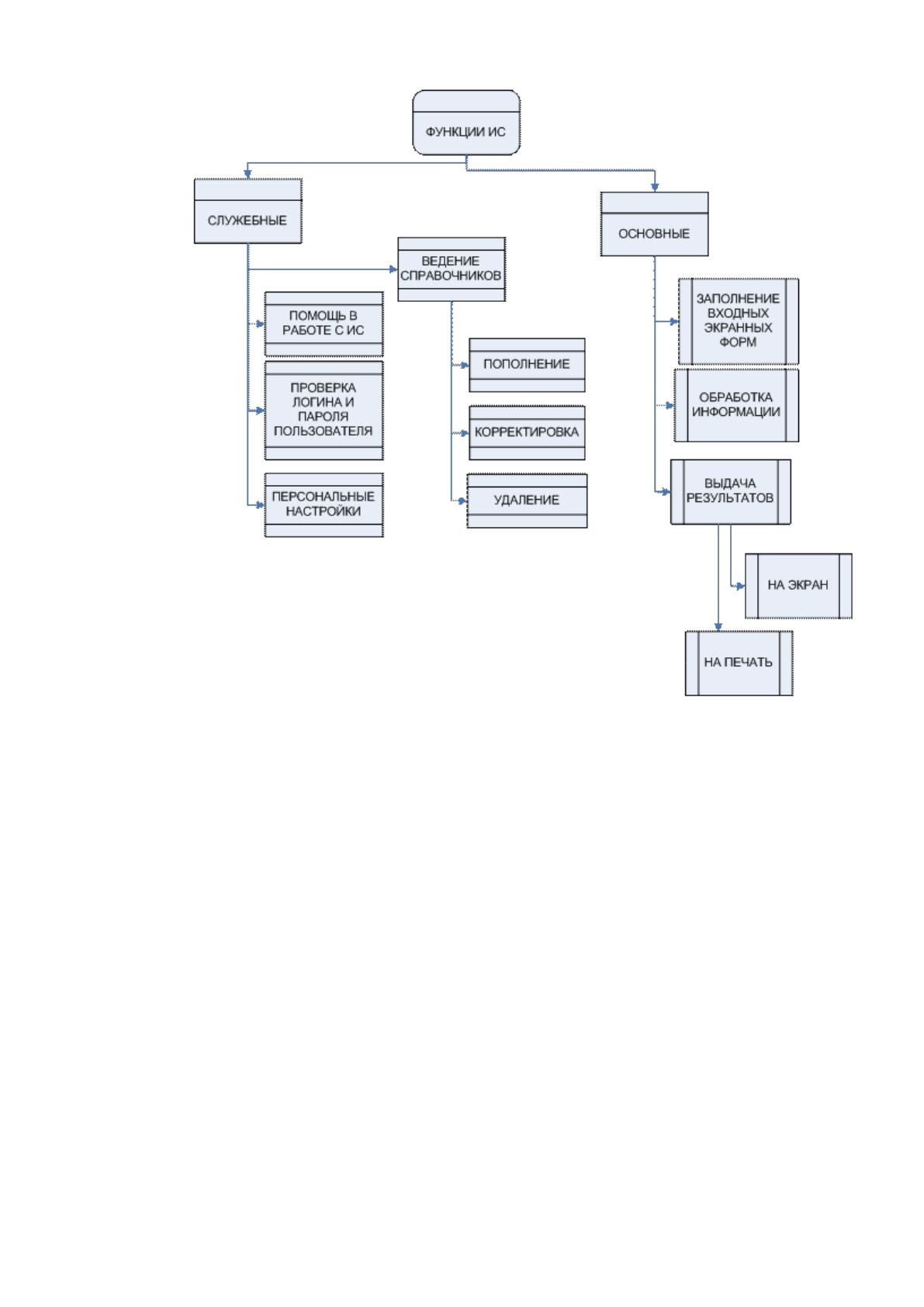

Рис. 2.2 Дерево функций информационной системы
Все функции информационной системы можно разделить на два подмножества:
- служебные функции;
- основные функции.
Служебные функции обеспечивают работу с системой и облегчают
безопасность ввода информации. Основные функции ведут информационные базы
проекта, показывают особенности процесса обработки информации.
Дерево функций является основой для построения бизнес-процессов
организации.
Структура сценария диалога в совокупности с деревом функций дает
возможность определить состав и содержание кадров диалога и их соподчиненность.
Сценарий диалога показан на рисунке 2.3.
64

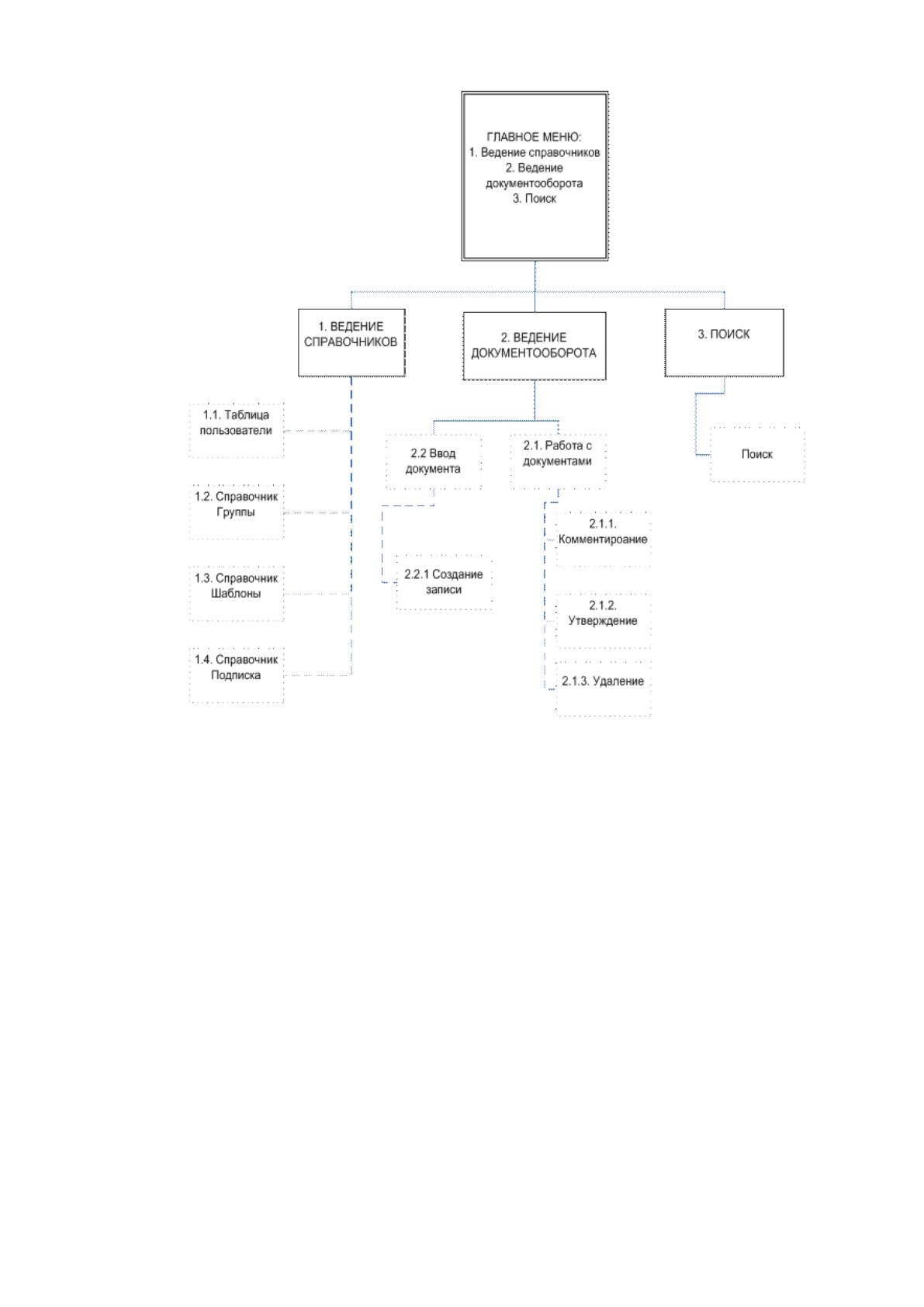

Рис. 2.3 Сценарий диалога
Сценарий диалога состоит из двух частей:
1. Главное меню дает возможность действиям пользователя при работе с ИС.
2. Сервисные меню дает возможность необязательным к выполнению
действиям. Оно становится доступно после выведения на экран, соответствующей
формы документа.
Сценарий диалога имеет возможность обеспечения следующих функций
управления:
- формирование выходных документов;
- работа с таблицами;
- помощь на разных этапах работы;
- корректировка данных.
65
2.3.2 Характеристика базы данных
В разработанной системе используется СУБД MySQL. ER-модель
предназначена для логического представления данных. ER-диаграмма используемой
базы данных приведена на рисунке 2.4.

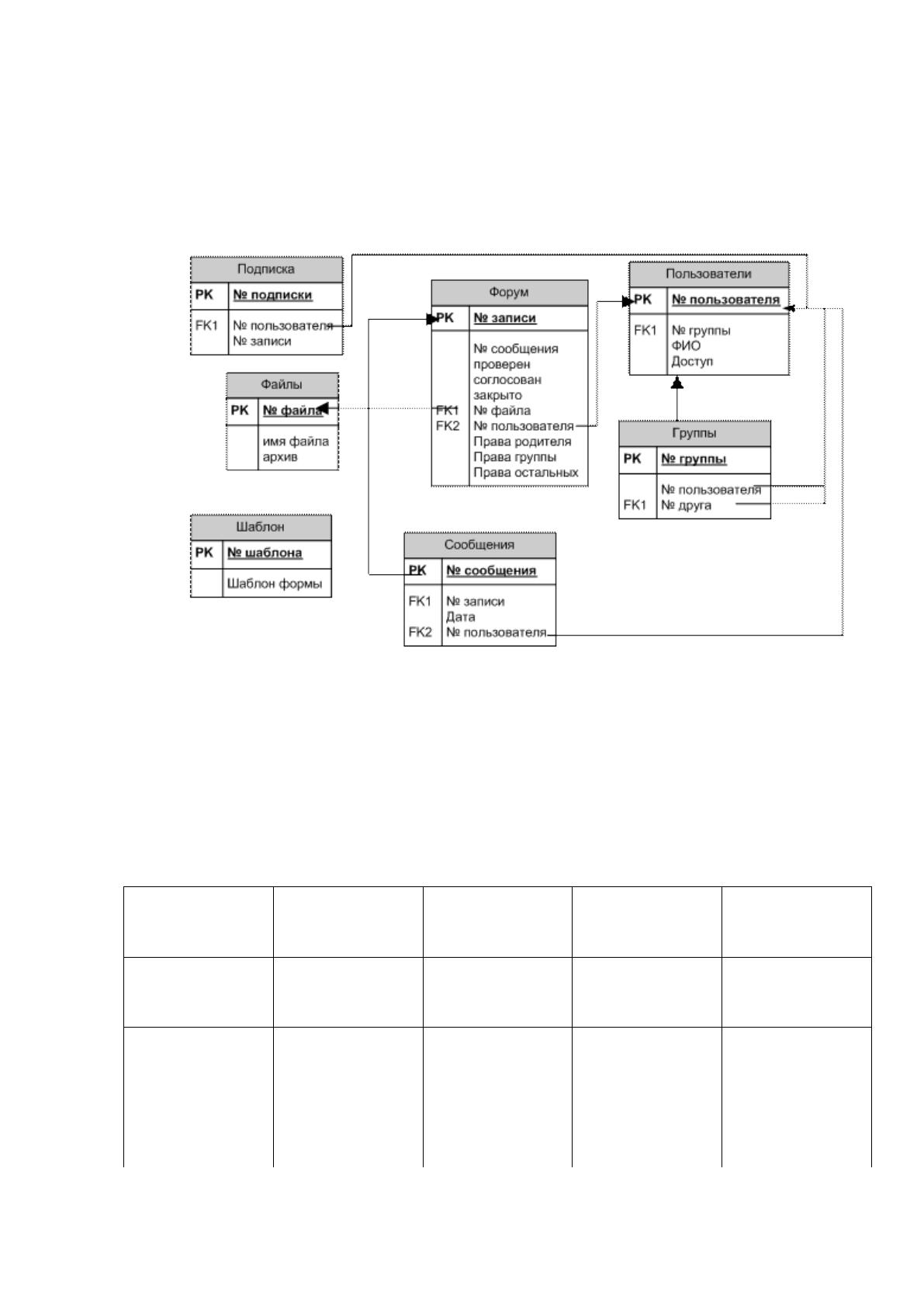

Рис. 2.4 ER-диаграмма базы данных
Данная ER-модель представляет собой модель базы данных предметной
области, которая определяет взаимосвязь таблиц по внешним ключам.
Рассмотрим описание таблиц реляционной базы данных в терминах системы
MySQL.
Таблица 2.6 Характеристика таблицы «Форум»
Наименование
Идентификато
р
Тип данных
Длина
Описание поля
Номер записи
N_zap
number
5
Первичный
ключ
Номер
сообщения
N_soobchn
number
5
Номер
комментария
из таблицы
«сообщения»
66
Продолжение таблицы 2.6
Проверен
B_prov
boolean
1
Проверен ли файл
Согласован
B_sogl
Boolean
1
Согласован ли файл
Закрыто
B_close
boolean
1
Разрешение на
обсуждение
Номер файла
N_file
Number
1
Номер
прикрепленного
файла
Номер
пользователя
N_user
Number
1
Номер пользователя
владельца
Родительские
права
Rule_parent
Varchar
3
Права создателя
записи
Групповые
права
Rule_group
Varchar
3
Права других групп
Права
остальных
Rule_other
varchar
3
Права остальных
пользователей
Таблица 2.7 Характеристика таблицы «Группы»
Наименование
Идентификатор
Тип данных
Длина
Описание поля
№ файла
N_file
number
3
Первичный ключ
Имя файла
Name
varchar
255
Имя файла
Архив
B_archiv
boolean
1
В архиве ли файл
Таблица 2.8 Характеристика таблицы «Файлы»
Наименование
Идентификато
р
Тип данных
Длина
Описание поля
Номер группы
N_group
number
3
Первичный
ключ
Номер
пользователя
N_user
varchar
255
Номер
пользователя
Номер друга
B_
boolean
1
Номер Друга
67
Таблица 2.9 Характеристика таблицы «Пользователи»
Наименование
Идентификато
р
Тип данных
Длина
Описание поля
Номер
пользователя
N_file
number
3
Первичный
ключ
Номер группы
№_group
varchar
255
Номер группы
для
идентификаци
и
Архив
B_archiv
boolean
1
В архиве ли
файл
ФИО
FIO
char
255
ФИО
Таблица 2.10 Характеристика таблицы «Подписка»
Наименование
Идентификатор
Тип данных
Длина
Описание поля
Номер
подписки
N_mail
number
10
Первичный
ключ
Номер Записи
N_record
number
10
К какому
документу
прикреплён
пользователь
Номер
пользователя
N_user
number
10
Номер
пользователя
Таблица 2.11 Характеристика таблицы «Сообщения»
Наименование
Идентификато
р
Тип данных
Длина
Описание поля
Номер записи
N_record
number
5
Первичный ключ
Дата
Date_add
date
12
Дата добавление
сообщения
